INSTALACJA

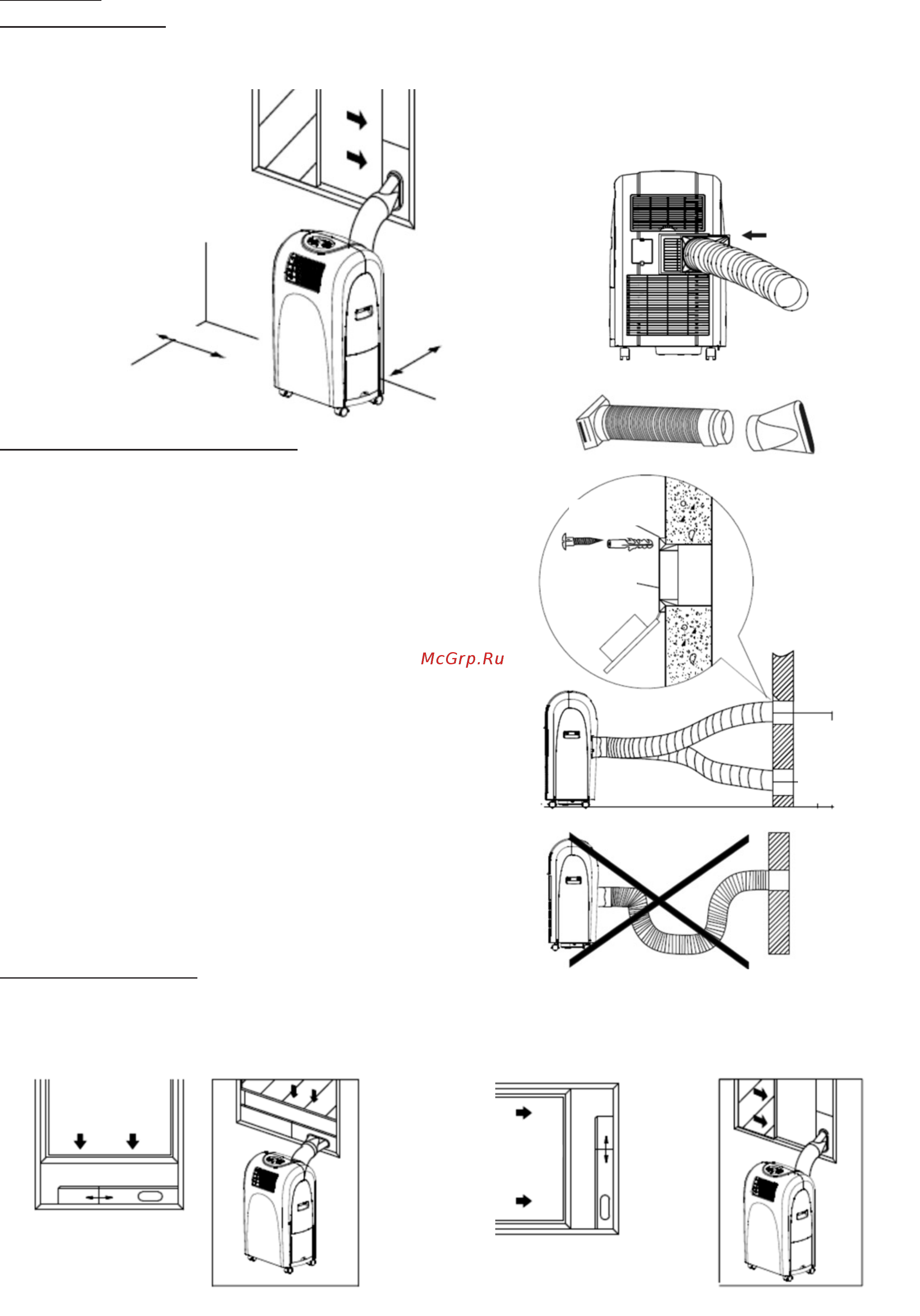

Wybór miejsca instalacji

Klimatyzator powinien być umieszczony na płaskiej powierzchni, gdzie wylot i wlot powietrza nie będą przykryte. Urządzenie powinno być

zainstalowane w przestronnym miejscu i oddalone od ścian bądź innych przeszkód nie mniej niż 30 cm.

Zestaw instalacyjny do okien

Do klimatyzatora dołączony jest zestaw do uszczelniania okna, zaprojektowany dla okien otwieranych w pionie lub poziomie. Ułatwia on

zamocowanie węża wylotu powietrza z klimatyzatora. Jednakże w przypadku pewnych typów okien, potrzebna będzie modykacja

Maksymalna wysokość

mocowania węża wylotu

powietrza wynosi: 120 cm

Minimalna wysokość

mocowania węża wylotu

powietrza wynosi: 30 cm

Okno poziome

Zestaw do uszczelniania okna:

Min: 67,5 cm

Max: 123 cm

Sposób montowania węża wylotu powietrza

A) Tymczasowy

Dopasuj jeden koniec węża wylotu powietrza do końcówki wyjścia (wylotu powie-

trza (H)) w klimatyzatorze i przesuń zgodnie z kierunkiem strzałki, jak pokazano na

rysunku obok. Upewnij się, iż został on właściwie zamontowany.

Przymocuj drugi koniec węża do przyłącza B (jak na rysunku obok).

Umieść końcówkę węża /wylot/ w najbliższym oknie.

UWAGA: Długość węża wylotu waha się od 50 cm do 200 cm. Długość węża

można zmieniać rozciągając lub ściągając go. Sugeruje się żeby używać moż-

liwie jak najkrótszego węża. Przy montażu, postaraj się, aby utrzymać wąż

2. Przymocuj przyłącze A do ściany przy pomocy 4 kołków rozporowych oraz

3. Przymocuj drugi koniec węża wylotu powietrza do przyłącza A.

4. Zakryj otwór używając nakrywki przyłącza, jeżeli urządzenie nie jest używane.

Właściwe zamocowanie węża wylotu powietrza jest pokazane na rysunku obok (je-

żeli mocujesz wąż wylotu powietrza w ścianie, wysokość mocowania węża powin-

na wynosić od 30 cm do 120 cm).

Uwaga: Nie wolno załamywać ani wyginać węża wylotu powietrza.

Przykład niewłaściwego położenia węża wylotu powietrza pokazany jest na po-
