E 9
0401.RUS
4.3 Погрузка и выгрузка грузов
f
Перед погрузкой единицы груза водитель должен убедиться в том, что груз
правильно расположен на поддоне и грузоподъемность машины не превышена.
При осуществлении подъема и опускания груза не прикасаться к подъемной
оснастке.
– Подъехать зубьями вильчатого захвата как можно дальше под груз.
Захватывать длинномерные грузы поперек длины не разрешается.
A
При двухзвенно-двухцилиндровой подъемной оснастке (ZZ) и трехзвенно-
двухцилиндровой подъемной оснастке (DZ) первая ступень подъема
осуществляется подъемом грузовых салазок (свободный подъем), без
изменения габаритной высоты, посредством короткого, расположенного
посредине цилиндра свободного подъема.
Начиная с определенной высоты подъема, в зависимости от типа исполнения
машины, скорость движения при одновременном подъеме груза автоматически
снижается, а при опускании груза снова возрастает.
Подъем груза

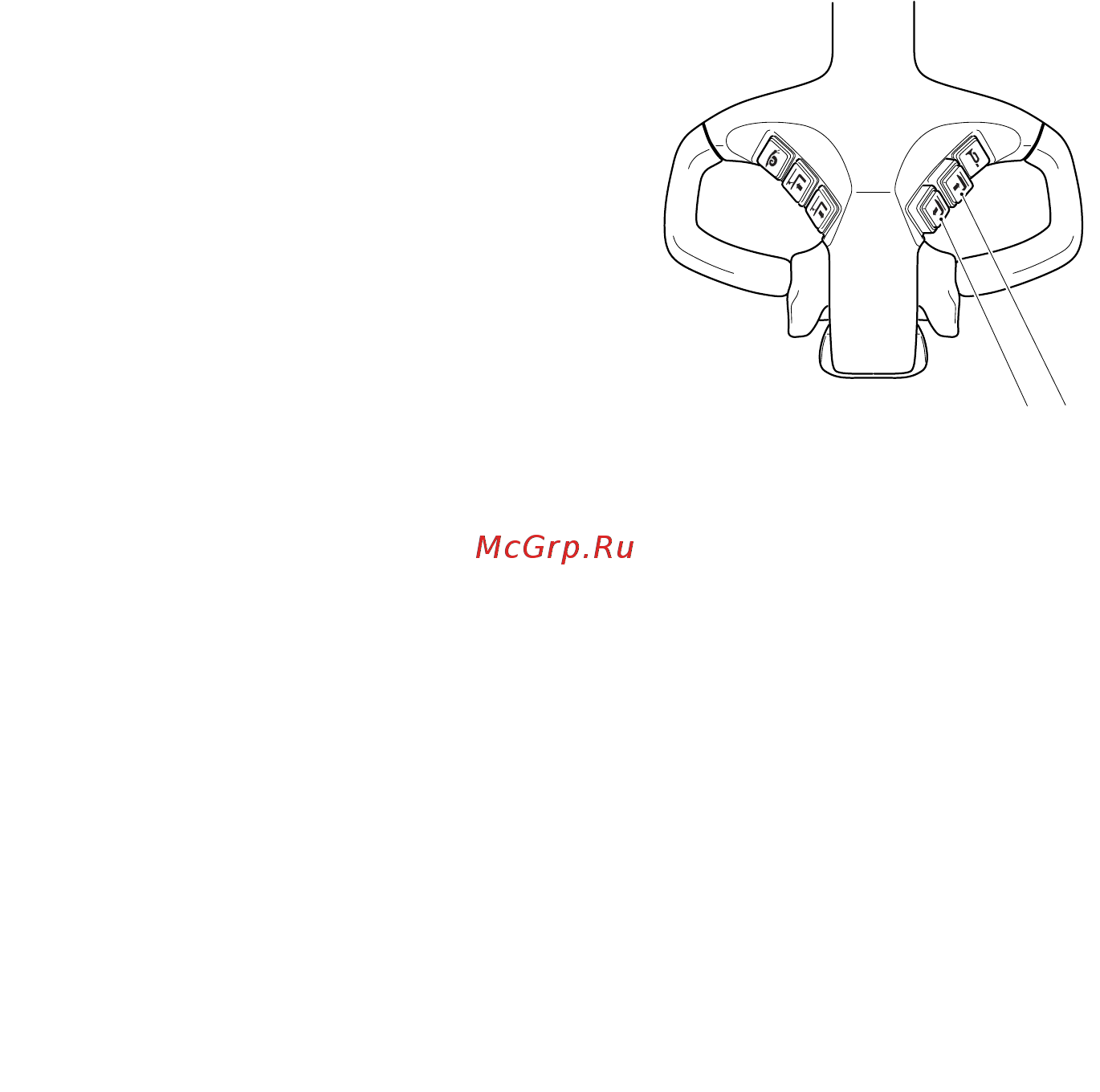

– Нажимать клавишу (10)
"Подъемную оснастку - поднять",
пока не будет достигнута желаемая
высота подъема.
Опускание груза
– Нажимать клавишу (11)
"Подъемную оснастку - опустить",
пока не будет достигнута желаемая
высота подъема.
A
Скорость подъема/опускания может
плавно регулироваться за счет хода
клавиши (8 мм).
Короткий ход клавиши = медленный подъем/опускание.
Глубокий ход клавиши = быстрый подъем/ опускание.
m
Следует избегать жесткого касания грузом поверхности.
10 11
E 9
0401.RUS
4.3 Погрузка и выгрузка грузов
f
Перед погрузкой единицы груза водитель должен убедиться в том, что груз
правильно расположен на поддоне и грузоподъемность машины не превышена.
При осуществлении подъема и опускания груза не прикасаться к подъемной
оснастке.
– Подъехать зубьями вильчатого захвата как можно дальше под груз.
Захватывать длинномерные грузы поперек длины не разрешается.
A
При двухзвенно-двухцилиндровой подъемной оснастке (ZZ) и трехзвенно-
двухцилиндровой подъемной оснастке (DZ) первая ступень подъема
осуществляется подъемом грузовых салазок (свободный подъем), без
изменения габаритной высоты, посредством короткого, расположенного
посредине цилиндра свободного подъема.
Начиная с определенной высоты подъема, в зависимости от типа исполнения
машины, скорость движения при одновременном подъеме груза автоматически
снижается, а при опускании груза снова возрастает.
Подъем груза
– Нажимать клавишу (10)
"Подъемную оснастку - поднять",
пока не будет достигнута желаемая
высота подъема.
Опускание груза
– Нажимать клавишу (11)
"Подъемную оснастку - опустить",
пока не будет достигнута желаемая
высота подъема.
A
Скорость подъема/опускания может
плавно регулироваться за счет хода
клавиши (8 мм).
Короткий ход клавиши = медленный подъем/опускание.
Глубокий ход клавиши = быстрый подъем/ опускание.
m
Следует избегать жесткого касания грузом поверхности.
10 11
