0401.RUS
E 10
Подъем колесной консоли (o)
A
Кнопками "Подъем колесной консоли" или "Опускание колесной консоли"
осуществляется с постоянной скоростью подъем или опускание колесной
консоли.
f
Для обеспечения устойчивости машины, начиная с определенной высоты
подъема вильчатого захвата (в зависимости от типа подъемной оснастки),
колесная консоль будет автоматически опущена. Начиная с этой высоты
подъем колесной консоли более невозможен. Процесс опускания колесной
консоли прерывать не разрешается! (Опасность травмы)

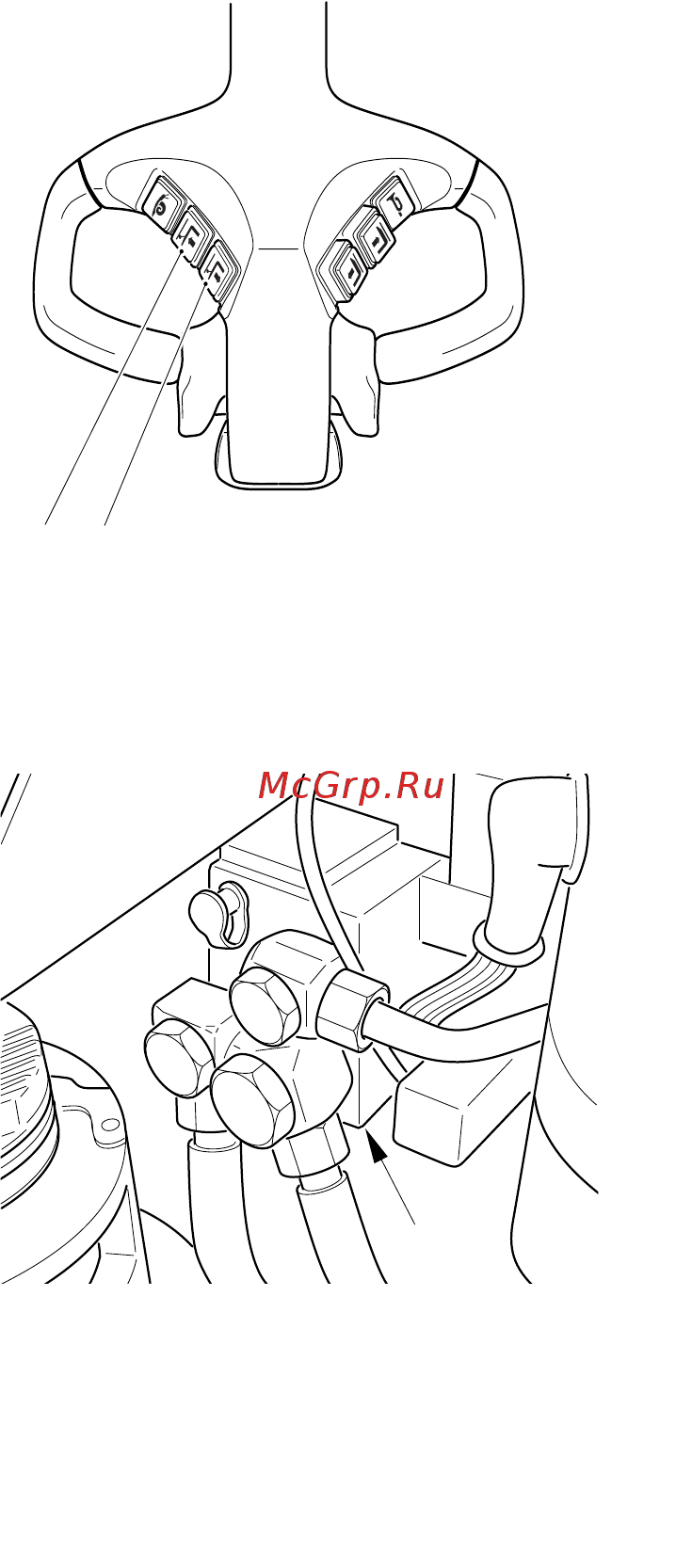

Подъем колесной консоли
– Нажать клавишу (7) "Колесная
консоль - поднять".
– Удерживать клавишу нажатой, пока
не будет достигнута требуемая
высота подъема.
Опускание колесной консоли
– Нажать клавишу (6) "Колесная
консоль - опустить".
– Удерживать клавишу нажатой, пока
не будет достигнут требуемый
уровень опускания.
Аварийное oпускание груза
f
При аварийном опускании груза в
опасной зоне не должны находиться люди.
Если подъемная оснастка вследствие неисправности системы управления не
опускается, следует произвести аварийное опускание груза.
– Перевести ключ в замке зажигания
(2) в положение "0" и авключить
главный рубильник (1): Положение
"Выкл." ("AUS").
– Вытянуть штеккер аккумулятора
(см. главу D).
– Приподнять передний капот (см.
главу F).
– Ослабить гайку на блоке клапана
(17).
A
Необходимый для этого ключ с
внутренним шестигранником (25 мм)
находится на блоке клапана.
Подъемная оснастка опустится.
– После завершения аварийного опускания груза следует снова затянуть гайку
(17) до упора.
f
Дальнейшая эксплуатация машины разрешается только после устранения
неисправности.
67
17
