31

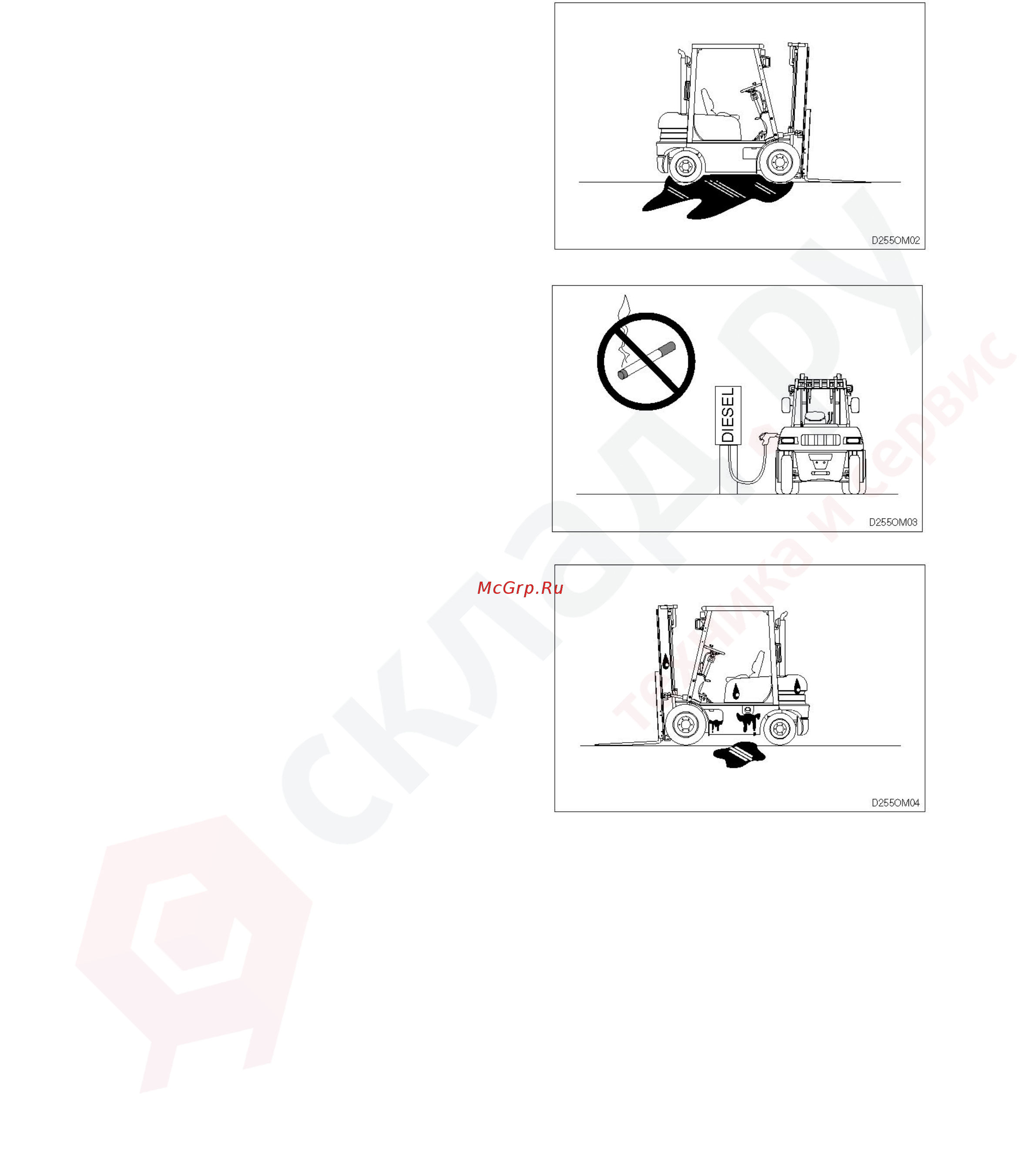

14) Заправка топливом, долив
1) Перед заправкой убедитесь в отсутствии следов
утечки топлива около погрузчика.
2) Заправка топливом выполняется в удалении от ис-
точников открытого пламени. Курение во время за-
правки и работы на погрузчике строго запрещено.
3) Удалите потеки топлива с погрузчика после заправ-
ки.
