32

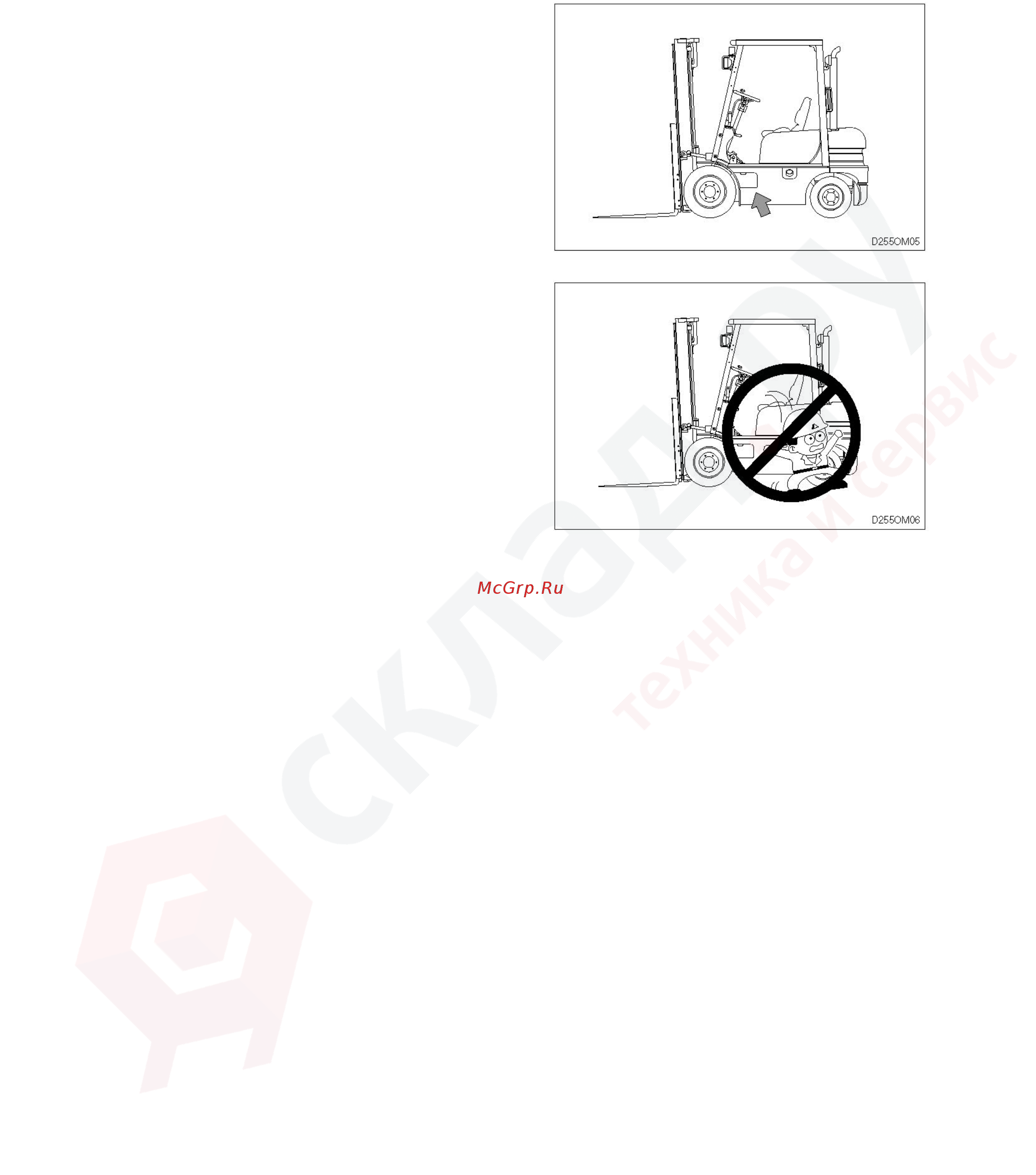

15) Подножка
1) Пользуйтесь подножкой при подъеме в кабину и
выходе из кабины погрузчика.
2) Не запрыгивайте на погрузчик и не выпрыгивайте из
него.
