2. Описание

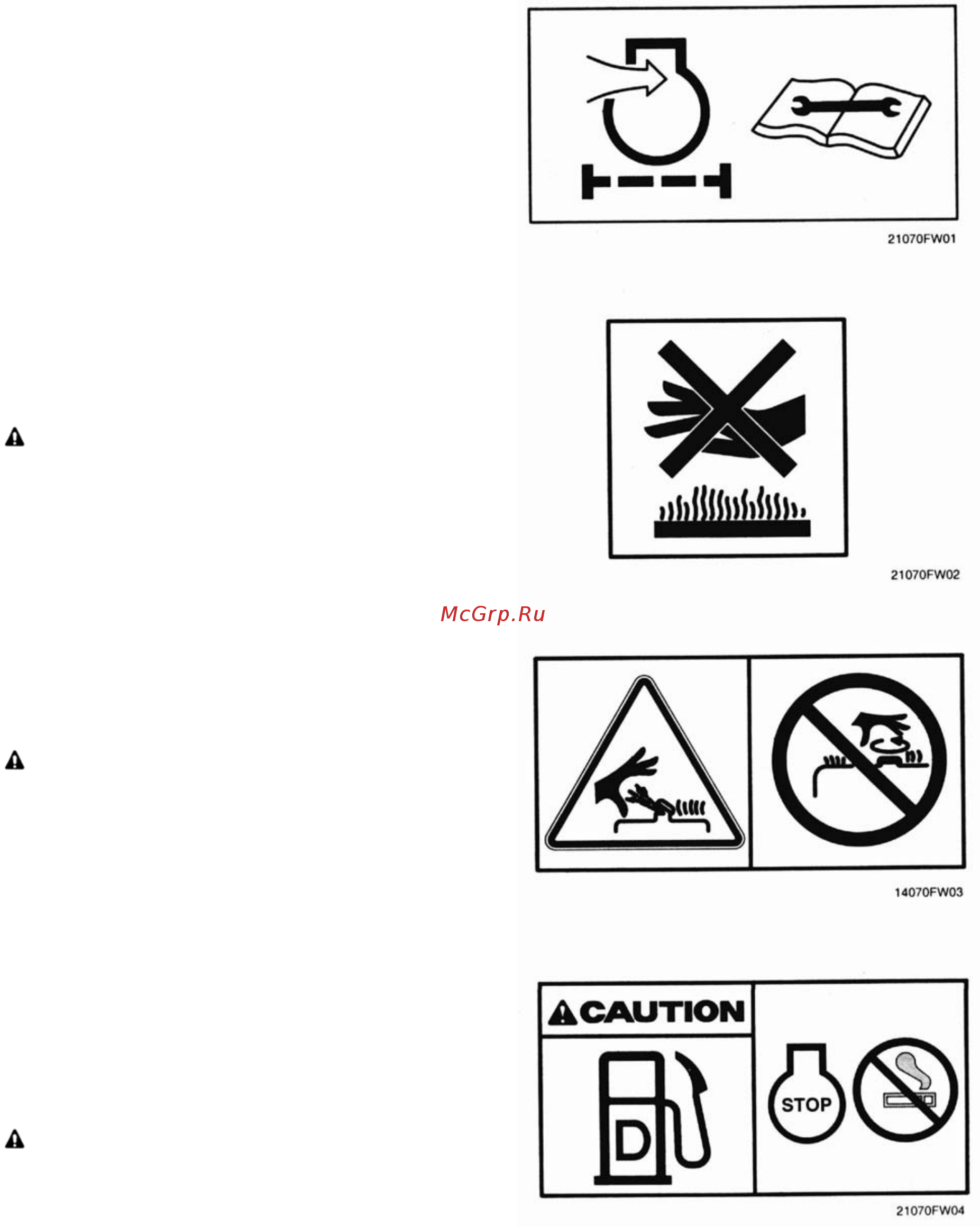

На корпусе машины имеется несколько специальных предупредительных знаков.
Пожалуйста, выучите наизусть значения данных предупредительных знаков.
Если какой-либо из предупредительных знаков поврежден или отсутствует, замените его
новым.
1) ФИЛЬТР ВОЗДУХООЧИСТИТЕЛЯ
(знак 1)
Этот предупредительный знак расположен
на корпусе воздухоочистителя.
Периодический и тщательный осмотр,
очистка и замена элементов продлевают
срок службы двигателя и способствуют
качеству его работы.
2) КОРПУС ТУРБОКОМПРЕССОРА
(знак 2)
Этот предупредительный знак расположен
на корпусе турбокомпрессора.
Не касайтесь корпуса турбокомпрес-
сора. Это может причинить сильный
ожог.
3) КОРПУС РАДИАТОРА ( знак 3)
Этот предупредительный знак расположен
на радиаторе.
Никогда не открывайте пробку
заливной горловины при работающем
двигателе или при высокой
температуре охлаждающей жидкости.
4) ЗАПРАВКА ТОПЛИВОМ( знак 4)
Этот предупредительный знак расположен
на правой стороне горловины заправки
топливом.
Заглушите двигатель перед заправкой
топливом. Заправку производите на
безопасном расстоянии от огня.
0-6
