Hyundai Robex 210LC-7 [105/181] Габаритные размеры и вес
![Hyundai Robex 210LC-7 [105/181] Габаритные размеры и вес](/views2/1402926/page105/bg69.png)

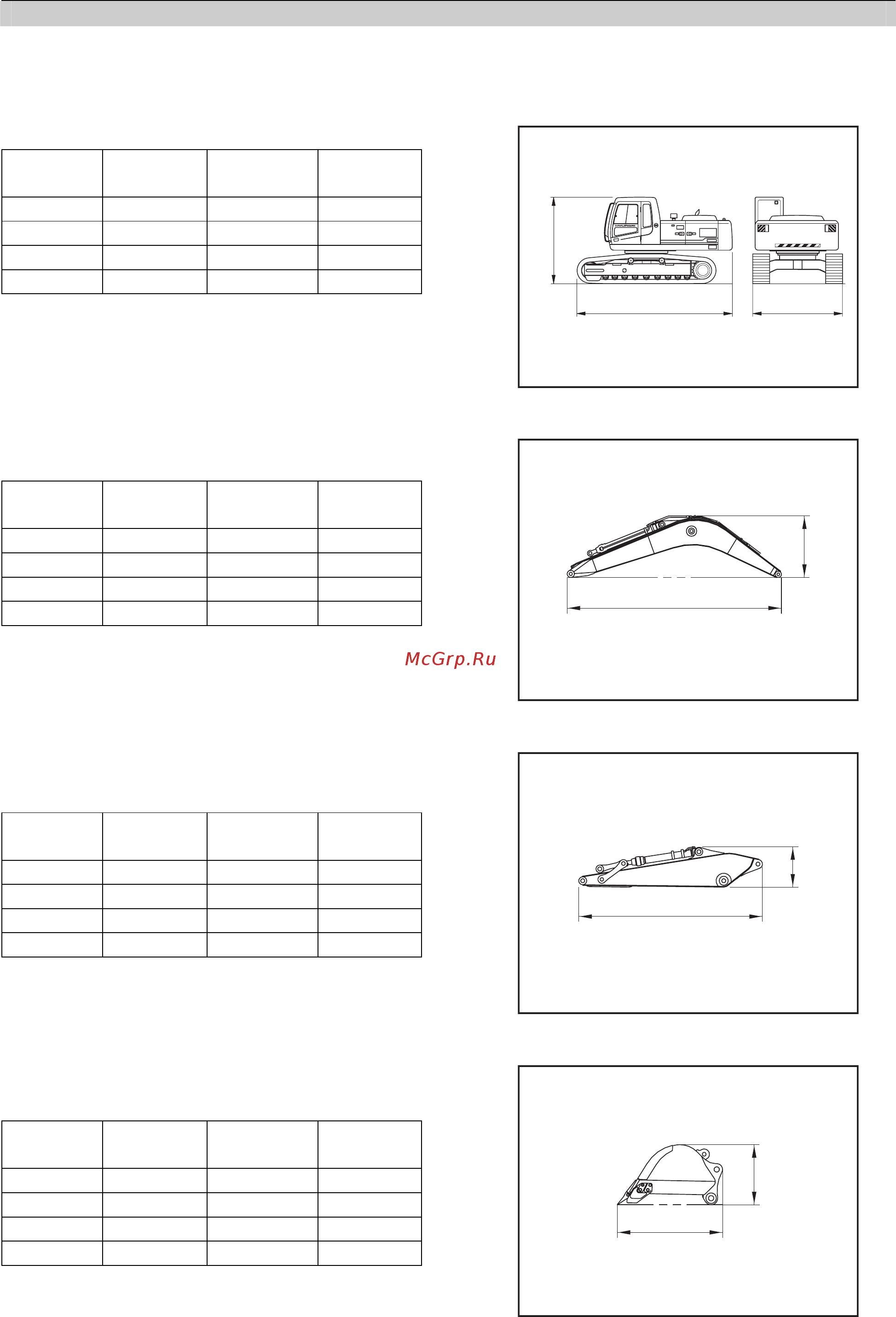

2. ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
1) Модель R210LC-7
(1) МАШИНА В ЦЕЛОМ
Символ Описание
Единицы
измерения
Значение
L Длина мм 4990
H Высота мм 2920
W Ширина мм 2990
Wt Вес кг 17410
Ú Гусеницы 600 мм с тройными
грунтозацепами и противовес 3800 кг.
(2) СТРЕЛА В СБОРЕ
Символ Описание
Единицы
измерения
Значение
L Длина мм 5900
H Высота мм 1550
W Ширина мм 700
Wt Вес кг 1950
Ú Стрела 5,68 м с гидроцилиндром рукояти
(включая систему труб и пальцы)
(3) РУКОЯТЬ В СБОРЕ
Символ Описание
Единицы
измерения
Значение
L Длина мм 3910
H Высота мм 870
W Ширина мм 350
Wt Вес кг 1050
Ú Рукоять 2,95 м с гидроцилиндром ковша
(включая рычажный механизм и пальцы)
(4) КОВШ В СБОРЕ
Символ Описание
Единицы
измерения
Значение
L Длина мм
H Высота мм
W Ширина мм
Wt Вес кг
Ú Ковш 0,91 м
3
по стандарту PCSA (включая
зубья и боковые режущие кромки).
L
H
L
H
L
H
L W
H
5-2
