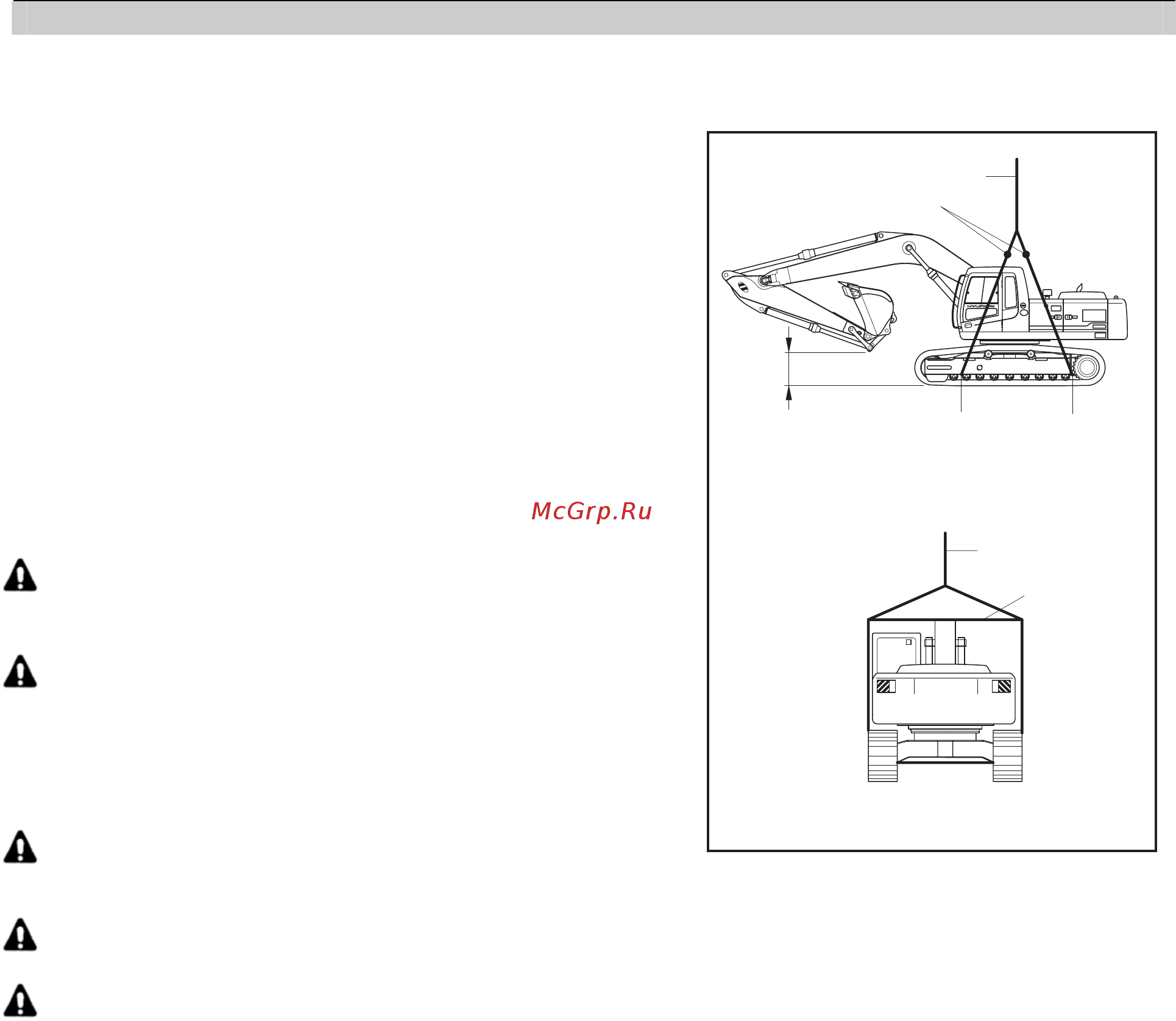

5. ПОГРУЗКА И РАЗГРУЗКА С ПОМОЩЬЮ КРАНА
1) Уточните вес, длину, ширину и высоту машины
согласно Разделу 2 «Технические характеристики»
перед погрузкой машины краном.
2) Используйте проволочный трос и стойки обеспечения
зазоров с целью исключения соприкосновения
строповочных элементов с экскаватором.
3) В местах соприкосновения тросов с конструкцией
экскаватора установите резиновые прокладки.
4) Установите кран в должное место.
5) Установите стойки и трос, как показано на рисунке.
Убедитесь, правильно ли Вы выбрали длину
троса.
Установите рычаг безопасности и рычаг
блокировки вращения поворотного круга в
положение блокировки (LOCK) с целью
предотвращения перемещения машины и ее
элементов при погрузке.
Неправильная строповка или установка тросов
может привести к повреждению машины.
Не производите погрузку очень быстро.
Очистите рабочую зону от персонала.
0.5~1.0m
ВИД СЗАДИ
Проволочный трос
Стойка
Между опорными
катками №1 и №2
Между
опорным
катком и
натяжителем
Проволочный
трос
Стойка
5-7
