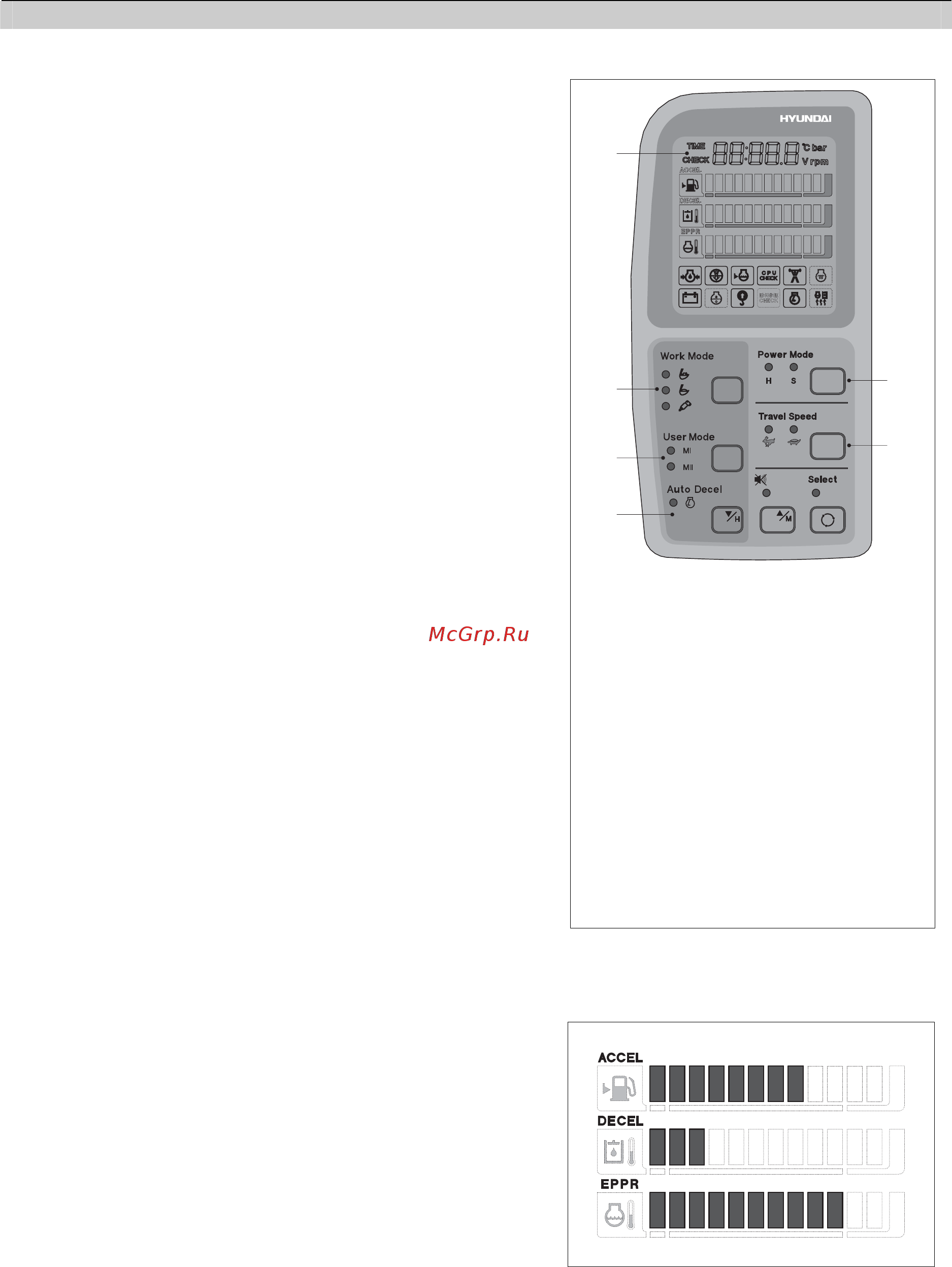

4. СИСТЕМА ВЫБОРА РЕЖИМОВ РАБОТЫ
(1) СТРУКТУРА СИСТЕМЫ САРО
САРО (Computer Aided Power Optimization) – это
название компьютерной системы выбора режимов
работы машины, разработанной фирмой HYUNDAI для
оптимизации работы экскаватора.
(1) Режимы работы
Три рабочих режима можно выбрать для оптимальной
скорости работы машины.
• Режим тяжелой работы
Главный соленоид стрелы активируется для повышения
скорости движения стрелы.
• Режим обычной
работы
При повороте ключа зажигания этот режим выбирается
автоматически. При этом скорость поворота выше, чем
в режиме тяжелой работы.
• Режим работы гидромолота
В этом режиме активируется максимальная подача
соленоида и подача насоса приводит в рабочее
движение гидромолот.
(2) Режимы нагрузки
Режимы нагрузки созданы для работ с различной
нагрузкой и
объединяют высокую работоспособность
со снижением потребления топлива.
• Режим Н: высокая нагрузка
• Режим S: стандартная нагрузка
(3) Режимы пользователя
Используя два варианта установок – М I и M II, вы
можете изменять мощность работы двигателя и насоса
и занести их в память по вашему усмотрению.
• М I: режим I в памяти
• M II: режим II в памяти
Как изменять установки в памяти
1 Каждый режим в памяти имеет исходные
установленные данные: средний уровень
максимальной скорости двигателя, автоматическое
замедление оборотов двигателя (об./мин) и
давление клапана EPPR на входе.
При выборе режимов М I или M II они отображаются
на панели дисплеев.

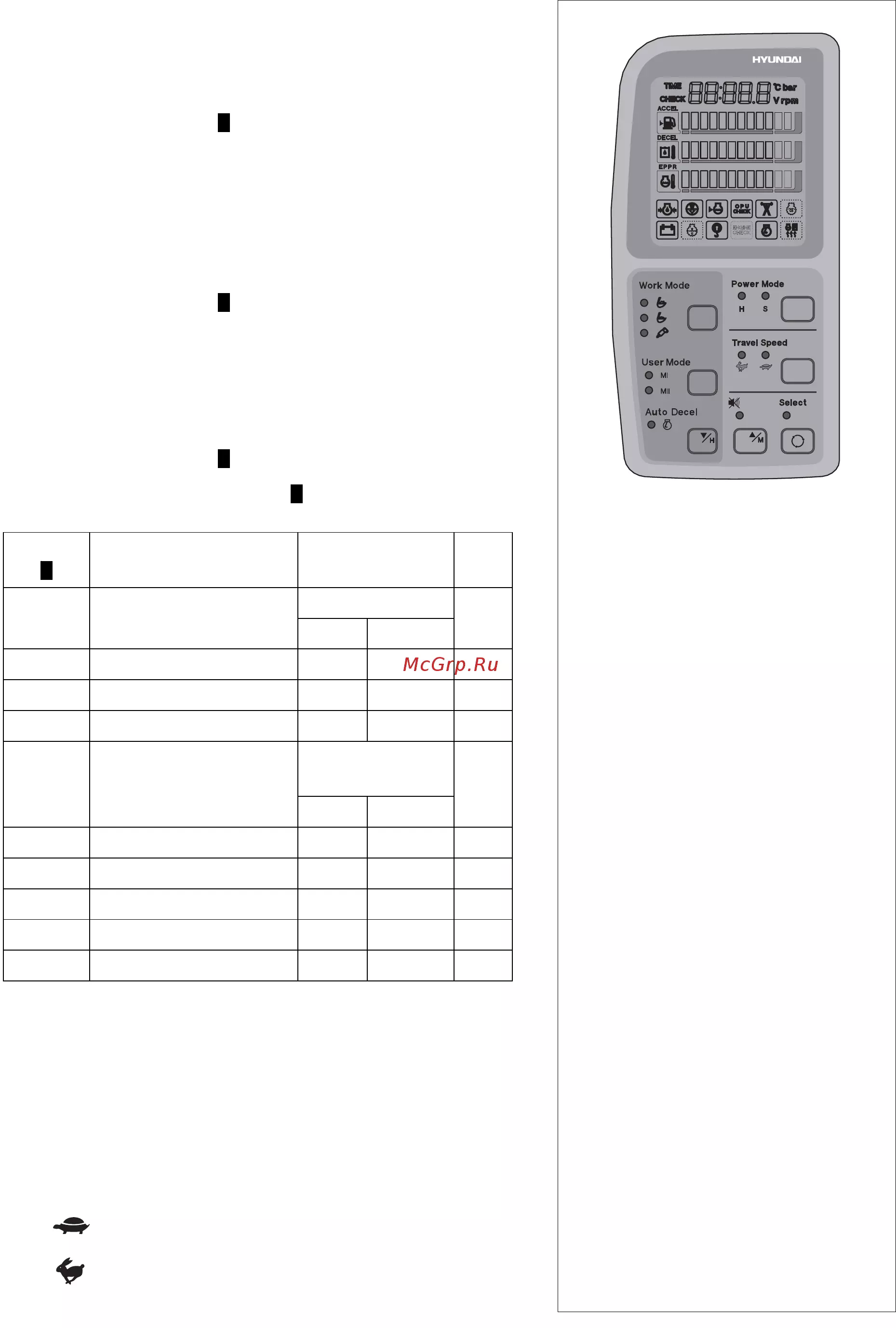

2
5
4
3
1
6
1. Режимы работы
2. Режимы нагрузки
3. Режимы пользователя
4. Режим автоматического
замедления двигателя
5. Режимы скорости движения
6. Отображающий дисплей
4-7
