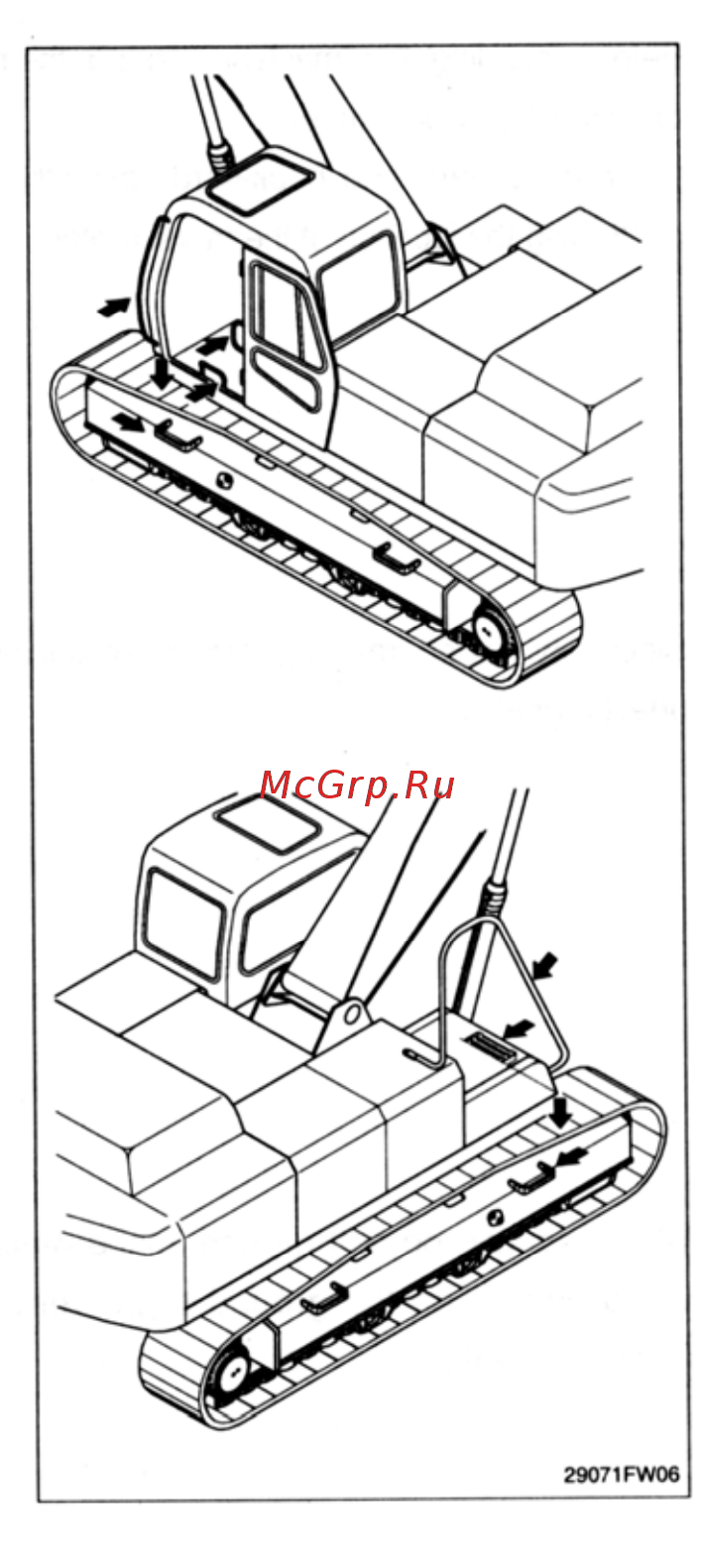

ПОСАДКА НА ЭКСКАВАТОР И ВЫХОД ИЗ
ЭКСКАВАТОРА
Никогда не запрыгивайте и не спрыгивайте с
экскаватора.
Садитесь на экскаватор и сходите с экскаватора всегда
лицом к нему. При этом используйте поручни,
ступеньки на экскаваторе и гусеничной раме,
гусеничные траки.
Дополнительную ступеньку можно установить, если
машина имеет широкие траки. В этом случае
свяжитесь
с дистрибьютором HYUNDAI.
Не держитесь за рычаги управления при посадке на
экскаватор или выхода из экскаватора.
Для безопасности опирайтесь как минимум на три
тачки (руки, ноги), используя поручни, ступеньки или
гусеничные траки.
Всегда очищайте поручни, ступеньки и гусеничные
траки от масла или грязи. Если они повреждены,
почините их и затяните
все ослабившиеся болты.
Если при посадке или сходе с экскаватора Вы
держитесь за ручку дверцы, откройте дверцу и надежно
закрепите ее в открытом положении. В противном
случае дверца может внезапно двинуться, и Вы
потеряете равновесие и упадете.
1-12
Содержание
- Содержание 2
- Знаки безопасности 1 расположение всегда обращайте внимание на чистоту этих знаков табличек в случае утери или повреждения какого либо из них прикрепите снова или замените новым 9
- Перед началом работы 19
- Советы по технике безопасности 19
- Во время работы машины 24
- Во время проведения технического обслуживания 31
- Парковка 34
- Основные элементы 35
- Технические характеристики 35
- Модель r210lc 7 36
- Технические характеристики 36
- Модели r210lc 7 с длиной стрелы 5 68 м 37
- Рабочий диапазон 37
- Вес элементов 38
- Модели r210lc 7 r210nlc 7 38
- Грузоподъемность 39
- Модель r210lc 7 39
- Вес кг рукоять 40
- Обычный ковш 40
- Рекомендация вместимость с шапкой 40
- Руководство по выбору ковша 40
- Рукоять 40
- Рукоять 3 05 м 40
- Ширина мм стрела 6 25 м 40
- Вес кг рукоять 41
- Ковш для работ на скалистых почвах 41
- Ковш для разравнивания склонов 41
- Ковш для тяжелых грузов 41
- Рекомендация вместимость 41
- Рукоять 41
- Рукоять 2 92 м 41
- Ширина мм стрела 5 68 м 41
- Ведущие катки 2 42
- Гусеничные траки 49 42
- Количество катков и траков с каждой стороны 42
- Количество на сторону 42
- Модель параметры 42
- Наименование 42
- Опорные катки 9 42
- Типы траков 42
- Тройной грунтозацеп 42
- Ходовая тележка 1 гусеницы 42
- Центральная рама ходовой тележки типа x leg является цельносварной с усиленными прямоугольными секциями данный дизайн включает в себя траки с сухими соединениями смазанные ролики натяжные катки звездочки гидравлически регулируемые траки с поглощающими удары пружинами и тракторные траки гусеничного типа с тройными грунтозацепами 42
- Метод выбора гусеничного трака 43
- Гидромотор поворота 45
- Главный распределитель 45
- Для экскаваторов типа high walker с высоким клиренсом для экскаваторов типа high walker с высоким клиренсом 45
- Наименование 45
- При форсировке 45
- Технические характеристики 45
- Ходовой двигатель 45
- Шестеренчатый насос 45
- Гидроцилиндры 46
- Наименование 46
- Педаль 123 мм 46
- Распределитель управления 46
- Технические характеристики 46
- Используйте только масла приведенные ниже или их заменители не смешивайте масла различных марок 48
- Рекомендуемые масла 48
- 2 она оснащена сигнальной системой безопасности для раннего обнаружения неисправностей машины и оповещения о них оператора 49
- 2 электронная отображающая система 1 централизованная электронная отображающая система позволяет оператору увидеть одним взглядом состояние и условия работы машины 49
- Устройства кабины 1 эргономичная конструкция пульта управления и подвеска сиденья обеспечивают комфорт оператору при выполнении работ 49
- Устройства управления 49
- 1 этот индикатор показывает количество топлива в топливном баке 2 заполните бак топливом если мигает белый диапазон или 51
- 1 этот индикатор показывает текущее время и информацию о машине скорость вращения двигателя температуру охлаждающей и гидравлической жидкостей давление гидравлической жидкости в двигателе а также коды неисправностей см подробную информацию на с 4 11 51
- Датчик уровня топлива 51
- Если белый диапазон или лампочка датчика светятся даже если машина заправлена проверьте электропроводку так как причиной таких показаний датчика может быть плохой электрический контакт в системе или в датчике 51
- Лампочка 51
- Отображающий дисплей 51
- 1 эта лампа загорается одновременно с сигналом зуммера при температуре гидравлической жидкости выше 105 с 2 при включении лампы проверьте уровень рабочей жидкости 3 проверьте нет ли грязи между маслоохладителем и радиатором 52
- 1 эта лампа мигает и звучит сигнал зуммера если уровень топлива менее 40 л 52
- 2 немедленно заполните бак топливом если эта лампа мигает 52
- Контрольная лампа низкого уровня топлива 52
- Контрольная лампа перегрева охлаждающей жидкости в двигателе 52
- Контрольная лампа температуры рабочей жидкости 52
- Панель сенсорных переключателей 55
- Переключатели 57
- 2 i аккумулятор подключен к электросистеме о аккумулятор отключен никогда не ставьте главный сетевой переключатель в положение о выкл при работающем двигателе в результате этого можно повредить двигатель и электросистему 58
- Главный сетевой переключатель 1 этот переключатель используется для выключения всей электросистемы целиком 58
- 1 при открывании двери кабины зажигается лампа освещения кабины при закрывании эта лампа гаснет 2 лампа освещения кабины может включаться и выключаться специальным выключателем 59
- 1 этот выключатель используется для подачи сигнала окружающим о начале движения машины вперед или назад 2 при нажатии на этот выключатель звуковой сигнал подается только при движении машины 59
- Выключатель звукового сигнала при движении опция 59
- Выключатель лампы освещения кабины 59
- Выключатель подогревателя 1 этот выключатель используется при запуске двигателя в холодную погоду при его нажатии в цилиндры двигателя впрыскивается жидкость облегчающая запуск двигателя 2 индикаторная лампа в нижней части выключателя загорается при его нажатии никогда не держите этот выключатель нажатым более 30 сек это может повредить соленоид электрического вентиля 59
- 1 при нажатии этой кнопки гидромолот работает только если на панели переключателей включена кнопка выбора работы гидромолота 60
- Кнопка включения работы гидромолота 60
- 1 этот джойстик используется для управления поворотным кругом и рукоятью 62
- 2 для детальной информации обратитесь к разделу 4 управление рабочим оборудованием 62
- Левый джойстик управления 62
- Правый джойстик управления 1 этот джойстик используется для управления стрелой и ковшом 2 для детальной информации обратитесь к разделу 4 управление рабочим оборудованием 62
- Рычаги и педали 62
- Pll synthesi zer tunni ng 65
- Выключатель кондиционера 65
- Кондиционер и отопитель 65
- Кондиционер и отопитель предназначены для создания комфортных условий оператору в кабине вне зависимости от температуры окружающей среды 65
- Панель переключателей 65
- Переключатель воздухозаборника переключатель потоков воздуха в кабине регулятор температуры воздуха переключатель скорости вентилятора выключатель питания 65
- Расположение воздушных каналов 65
- Выключатель питания 66
- 1 существует 4 положения воздушных потоков 67
- 2 при работе антиобледенителя забор воздуха производится в режиме fresh свежий воздух и включается кондиционер 67
- 3 при обогреве от 5 режима до максим обогрева кондиционер не включится 67
- 6 переключатель воздухозаборника 67
- Режим 67
- Hyundai 68
- Автомагнитола 68
- Автомагнитола для комфортной работы оператора в кабине имеется высококачественная аудиосистема 68
- Блок дистанционного управления магнитолой 68
- Другие устройства 68
- Контроллер цп центрального процессора 68
- Коробка с предохранителями 68
- Прикуриватель 68
- Резистор 68
- Розетка 12v 68
- Серийный разъем rs232 68
- Сиденье оператора 68
- Счетчик моточасов 68
- Дисплей 1 общие частоты и америка когда радио включено на дисплее отображаются стерео st am fm fm2 mtl и частота работающей в данный момент радиостанции 2 европа когда радио включено на дисплее отображаются стерео st lw mw fm fm2 mtl и частота работающей в данный момент радиостанции 3 когда работает магнитофон на дисплее высвечиваются индикаторные стрелки 70
- Кнопка баланса звука влево вправо 1 после нажатия на кнопку она отщелкивается и может вращаться 70
- После регулировки нажмите на кнопку снова для фиксации настройки 70
- Сила звука на правой и левой колонках будет регулироваться при повороте кнопки влево вправо 70
- 1 предохранители защищают электрические устройства и соединения от перегорания 73
- 2 на крышке коробки предохранителей нанесена информация о силе тока для каждого предохранителя и защищаемом им контуре 73
- 2 только для машин с двигателем tier ii 73
- Аварийное реле реле подачи эфира 73
- Заменяйте предохранители аналогичными по силе тока 73
- Коробка предохранителей 1 для машин с обычным двигателем 73
- Перед заменой предохранителя убедитесь в том что ключ зажигания находится в перед заменой предохранителя убедитесь в том что ключ зажигания находится в положении выкл 73
- Реле анти рестарт 73
- Реле звук сигнала 73
- Реле компрес сора кондиц 73
- Реле питания 73
- Реле питания реле компрес сора кондиц 73
- Реле подачи эфира 73
- Нормальное положение cn 19 соединен с cn 19а аварийный режим cn 19 соединен с cn 19в 74
- Работа 76
- Рекомендации для новой машины 76
- Запуск и остановка двигателя 78
- Прогрев двигателя 80
- Минут на малых оборотах холостого хода 81
- Система выбора режимов работы 82
- O n включен o f f выключен 87
- Управление рабочим оборудованием 88
- Передвижение машины 89
- Hyundai 94
- Работа на стройплощадках с особыми условиями 96
- Обычная работа экскаватора 98
- Опускание рабочего оборудования при остановленном двигателе 99
- Хранение 100
- Схема управления машиной с помощью джойстиков 102
- Перед 103
- Подготовка к транспортировке 104
- Транспортировка 104
- Габаритные размеры и вес 105
- Погрузка машины 107
- Крепление машины 109
- Погрузка и разгрузка с помощью крана 110
- Инструкции по проведению 111
- Счетчик моточасов 111
- Техническое обслуживание 111
- Sae общество автомобильных инженеров api американский институт нефти iso международная организация по стандартизации nlgi национальный институт пластичных смазочных материалов сша astm американское общество по испытанию материалов 120
- Используйте только масла приведенные ниже или их заменители не смешивайте масла различных марок 120
- Рекомендуемые масла 120
- Перечень параметров проверяемых при техническом обслуживании 121
- Проверяемый параметр обслуживание страница 121
- Проверяемый параметр обслуживание страница 122
- Проверяемый параметр обслуживание страница 123
- Фильтр пилотной линии заменить 6 31 123
- Проверяемый параметр обслуживание страница 124
- Проверяемый параметр обслуживание страница 125
- Карта технического обслуживания 126
- 1 замена охлаждающей жидкости 130
- Защита окружающей среды правила 130
- Избегайте продолжительного или частого контакта антифриза с поверхностью кожи такой контакт может вызвать кожные заболевания и другие болезни при контакте кожи с антифризом и 130
- Производите на специальных площадках или в специальных гаражах где имеются специальные емкости для его слива в случае сомнения обратитесь к местным органам на предмет правил хранения и утилизации антифриза 130
- Промывочными жидкостями промойте эти части тела большим количеством чистой воды беречь от детей 130
- Хранения и утилизации слитого антифриза могут регламентироваться федеральными и местными законами и инструкциями слив и утилизацию антифриза 130
- 2 промывка системы охлаждения 131
- Не превышайте этот уровень 132
- Вентилятора 134
- Ви зуальный контрольный осмотр состояния 134
- Во п здействуя на риводную шестерню 134
- Двигателя 134
- О необходимо проводить ежедневн 134
- Ослабление к епления ло стей ри осмотре убедитесь что вентил 134
- Ослабления заклепок погнутость или 134
- П наличие трещин роверку проводите на 134
- Повреждение лопастей вентилятора может привести к травмам персонала никогда не тяните за вентилятор и не прикладывайте усилий к нему это может привести к поломке лопастей вентилятора и вызвать отказ в его работ 134
- Р па п ятор надежно е винты закреплен при необходимости подтянит крепления при любых повреждениях вентилятора замените его 134
- Чатый вал проворачивайте колен 134
- 4 прокачка трубопроводов высокого давления 138
- Пожар 138
- Денной ниже таблицей 149
- Электросистема 149
- Аккумуляторной батареи выделяется 150
- Взрывоопасный газ не допускайте открытого огня или искр вблизи аккумуляторной батареи 150
- При работе а также зарядке 150
- Производите зарядку аккумуляторных батарей в хорошо вентилируемом месте 150
- Снятие проводов прикуривания 150
- Установите машину на грунт или бетон не производите зарядки аккумуляторной батареи при нахождении погрузчика на металлическом основании не соединяйте положительную клемму с отрицательной клеммой при прикуривании так это приведет к короткому замыканию 150
- Всегда выключайте двигатель 152
- Кондиционер и отопитель 152
- Перед обслуживанием кондиционера 152
- Перед обслуживанием кондиционера всегда выключайте двигатель 152
- Высушите фильтр после промывки водой 153
- Двигатель 154
- Настоящее руководство не может осветить все возможные неисправности однако в нем описаны наиболее часто встречающиеся из них а также методы их устранения 154
- Неисправность способ устранения 154
- Руководство по устранению неисправностей 154
- Неисправность способ устранения 155
- Электросистема 155
- Другие неисправности 156
- Выбор гидравлического молота 157
- Гидравлический молот и быстрый фиксатор 157
- Конфигурация гидравлических контуров 158
- Техническое обслуживание 159
- Правила безопасности при работе гидромолотом 160
- Group 5 electrical circuit 1001 and up tier ii 164
- Power circuit 1001 and up tier ii 165
- Power circuit 1001 and up tier ii 166
- Starting circuit 1001 and up tier ii 167
- Starting circuit 1001 and up tier ii 168
- Charging circuit 1001 and up tier ii 169
- Charging circuit 1001 and up tier ii 170
- Head and work light circuit 1001 and up tier ii 171
- Head and work light circuit 1001 and up tier ii 172
- Beacon lamp and cab light circuit 1001 and up tier ii 173
- Beacon lamp and cab light circuit 1001 and up tier ii 174
- Wiper and washer circuit 1001 and up tier ii 175
- Wiper and washer circuit 1001 and up tier ii 176
- Controller circuit 1001 and up tier ii 177
- Montoring circuit 1001 and up tier ii 178
- Electric circuit for hydraulic 1001 and up tier ii 179
- Connector destination 180
- Switch 180
- Group 1 hydraulic circuit 181
- Main pump 2 main control valve 3 swing motor 4 travel motor 5 rcv lever lh 6 rcv lever rh 7 rcv pedal 8 boom cylinder lh 9 boom cylinder rh 10 arm cylinder 11 bucket cylinder 12 turning joint 13 check valve 14 check valve 15 hydraulic tank 16 oil cooler 17 air breather 18 bypass valve 19 strainer 20 spin filter 21 line filter 22 solenoid valve 23 accumulator 24 pressure switch 25 shuttle valve 26 last guard filter 181
- Section 3 hydraulic system 181
Похожие устройства
- Doosan DX55W Руководство по эксплуатации и обслуживанию
- Doosan DX140W Руководство по эксплуатации и обслуживанию
- Doosan DX160W Руководство по эксплуатации и обслуживанию
- Doosan DX225LCA Руководство по эксплуатации и обслуживанию
- Doosan Solar 180W-V Руководство по эксплуатации и обслуживанию
- Doosan Solar 255LC-V Руководство по эксплуатации и обслуживанию
- Doosan Solar 210W-V Руководство по эксплуатации и обслуживанию
- Doosan Solar 225 NLC-V Руководство по эксплуатации и обслуживанию
- Doosan Solar 470LC-V Руководство по эксплуатации и обслуживанию
- Doosan Solar 500LC-V Руководство по эксплуатации и обслуживанию
- Doosan Solar 300LC-V Руководство по эксплуатации и обслуживанию
- Hyundai Robex 250LC-7 Руководство по эксплуатации и обслуживанию
- Hyundai Robex 320LC-7 Руководство по эксплуатации и обслуживанию
- Hyundai Robex 290LC-7 Руководство по эксплуатации и обслуживанию
- Hyundai HL757-7 Руководство по эксплуатации и обслуживанию
- Doosan Solar 340LC-V Руководство по эксплуатации и обслуживанию
- Doosan Solar 420LC-V Руководство по эксплуатации и обслуживанию
- Doosan Mega 250-V Руководство по эксплуатации и обслуживанию
- Doosan Mega 400-V Руководство по эксплуатации и обслуживанию
- Doosan Mega 500-V Руководство по эксплуатации и обслуживанию
Скачать
Случайные обсуждения
