Инструкция по сборке крепления модели VMPL50

Благодарим Вас за приобретение настенного крепления Sanus Systems VisionMount™. Крепление VMPL50 предназначено для

установки плоскопанельных телевизоров весом до 59 кг на вертикальные стены. Устройство позволяет легко регулировать

ориентацию телеэкрана в пределах 12° вверх и вниз без использования инструментов.

Внимание! Если Вам непонятны приведенные ниже инструкции, или если возникают любые сомнения по поводу безопасности

использования установленного устройства, обратитесь к квалифицированному специалисту или в компанию Sanus по телефону

800-359-5520 (США) или 31 (0) 20 5708938 (Европа). Вы также можете посетить наш веб-сайт www.sanus.com. Мы незамедлительно

поможем Вам разрешить вопросы по поводу установки устройства и недостающих либо поврежденных его частей. Запасные части

к изделиям компании Sanus, приобретенным через уполномоченных агентов по продаже, будут доставлены непосредственно по

указанному Вами адресу. Тщательно проверьте наличие всех деталей и отсутствие заводского брака. Не используйте бракованные

детали. Неправильная установка устройства может привести к травмированию людей и порче имущества. Это изделие может

применяться исключительно в целях, прямо указанных производителем. Компания Sanus Systems не несет ответственности за

вред здоровью или материальный ущерб, причиненный вследствие неправильной сборки, монтажа и эксплуатации устройства.

Примечание: Настоящее крепежное оборудование не предназначено для монтажа на стенах со стальным каркасом или старых

шлакобетонных стенах. Если Вы не можете с уверенностью судить о конструкции стены, обратитесь в строительную организацию.

Необходимые инструменты: сверло на 3/16 дюйма, тонкостенная алмазная коронка на 1/2 дюйма для установки на кирпичной

стене, монолитной бетонной или панельной бетонной стене, ключ или торцовая насадка 1/2 дюйма, крестообразная отвертка.

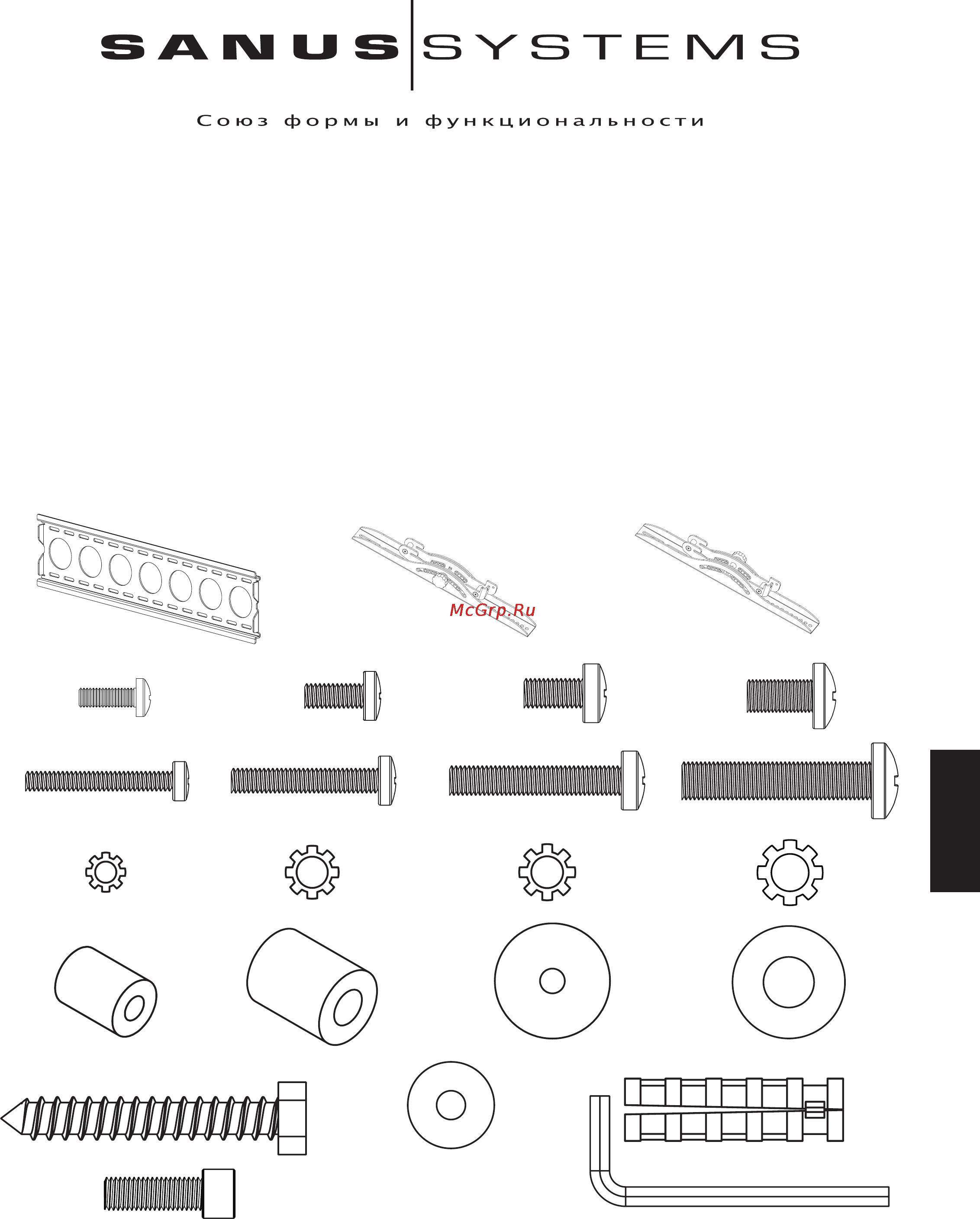

Комплект поставки: *Изображены в масштабе.

Настенная крепежная пластина (a*) – 1 шт. Левая крепежная скоба для монитора (b*) – 1 шт. Правая крепежная скоба для монитора (c*) – 1 шт.

Винт M4 x 12 (d) – 4 шт. Винт M5 x 12 (e) – 4 шт. Винт M6 x 12 (f) – 4 шт. Винт M8 x 16 (g) – 4 шт.

Винт M4 x 30 (h) – 4 шт. Винт M5 x 30 (i) – 4 шт. Винт M6 x 35 (j) – 4 шт. Винт M8 x 40 (k) – 4 шт.

Шайба стонорная M4 (l) – 4 шт. Шайба стонорная M5 (m) – 4 шт. Шайба стонорная M6 (n) – 4 шт. Шайба стонорная M8 (o) – 4 шт.

Шайба установочная M4/М5 (p) – 4 шт. Шайба установочная M6/М8 (q) – 4 шт. Шайба M4/М5 (r) – 8 шт. Шайба M6/М8 (s) – 4 шт.

Шуруп под ключ (t) – 6 шт. Шайба под шуруп под ключ (u) – 6 шт. Дюбель для бетона (v) – 6 шт.

Предохранительный болт (w) – 2 шт. Ключ шестигранный (x*) – 1 шт.
