Шаг 2. Прикрепление крепежных скоб к телевизору с искривленной задней панелью или с выступом возле резьбовой вставки.

Сначала нужно определить диаметр винта (h, i, j, k), который подходит для Вашего телевизора. Для этого попробуйте вручную

ввинтить каждый винт в заднюю панель телевизора. Почувствовав сопротивление, немедленно прекратите ввинчивать винт!

Определив нужный диаметр, рассмотрите соответствующий рисунок ниже. Винт следует завинтить через соответствующую

стонорную шайбу (l, m, n, o), соответствующую шайбу (r, s), крепежную скобу для монитора (b, c), установочную шайбу (p, q), еще

одну шайбу (r - только диаметра M4/M5) в заднюю панель телевизора. Крепежные скобы должны быть прикреплены на одном

уровне и центрированы по вертикали. См. соответствующий рисунок ниже.

Винт диаметра M4 Винт диаметра M6

r c

p q

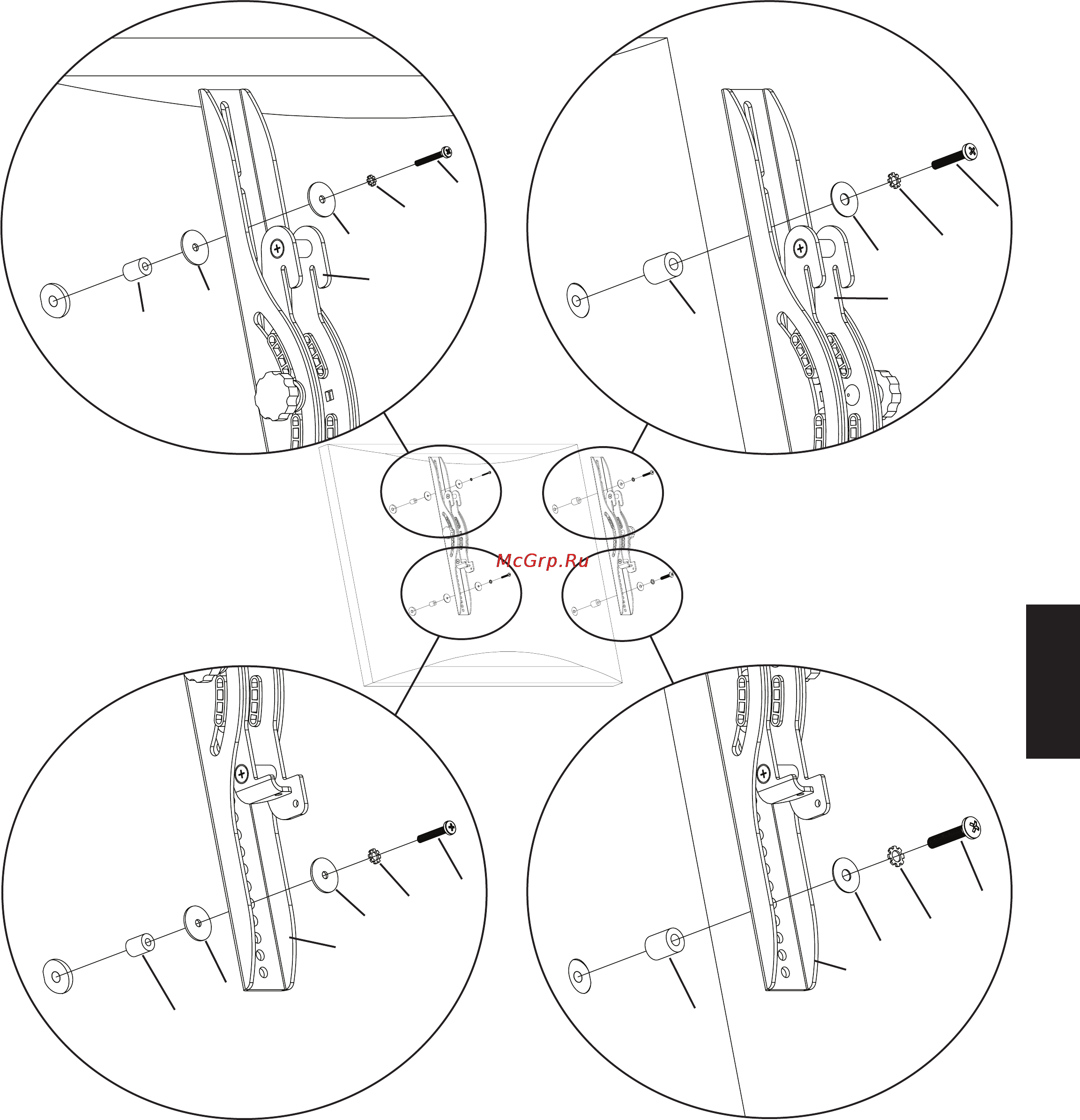

Рисунок 2

Винт диаметра M5 Винт диаметра M8

i

m k

r o

b s
