PYCCKO

Шаг 1. Прикрепление крепежных скоб к телевизору с плоской задней панелью.

Сначала нужно определить диаметр винта (d, e, f, g) , который подходит для Вашего телевизора. Для этого попробуйте вручную

ввинтить каждый винт в заднюю панель телевизора. Почувствовав сопротивление, немедленно прекратите ввинчивать винт!

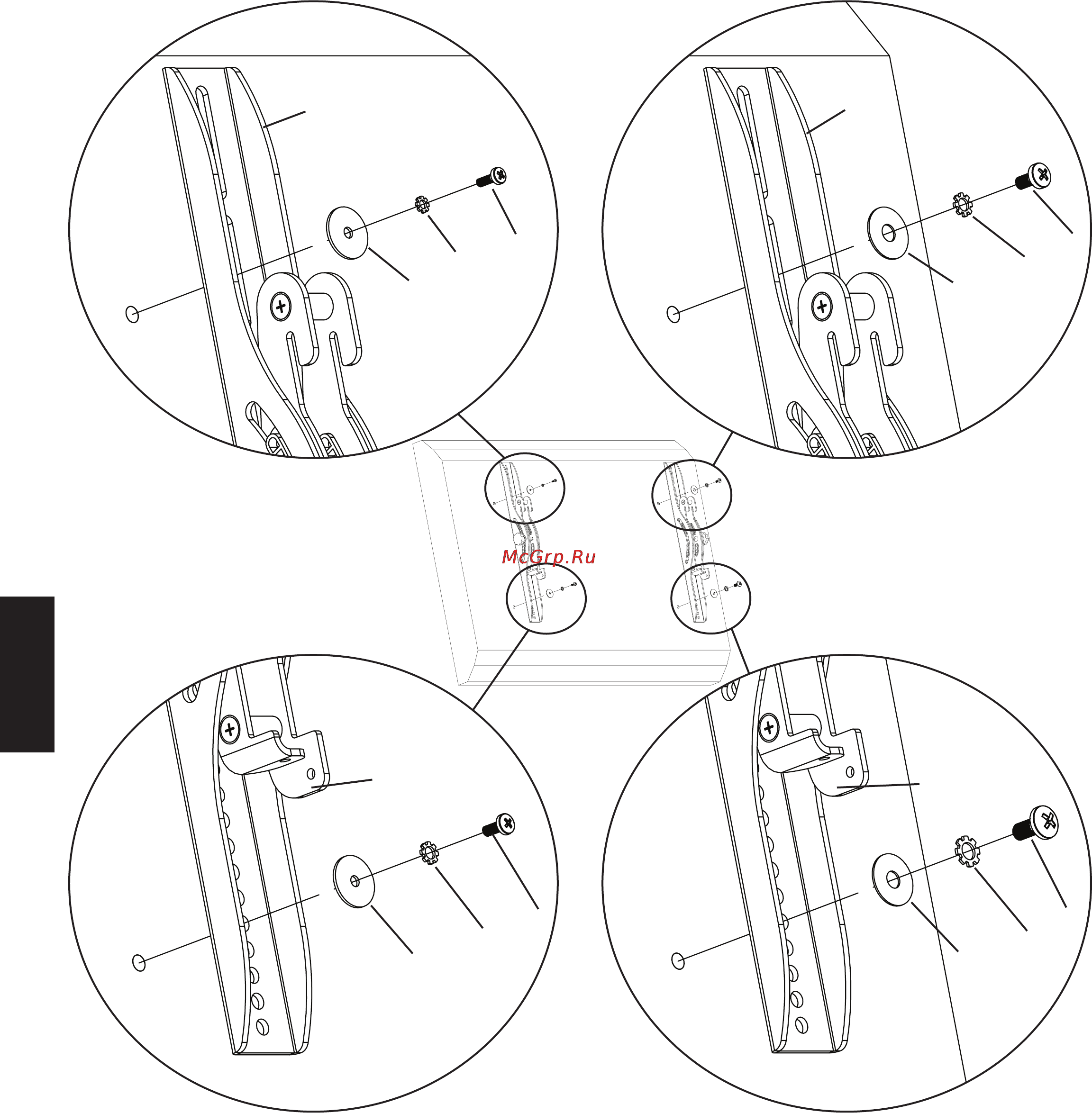

Определив нужный диаметр, рассмотрите соответствующий рисунок ниже. Винт следует завинтить через соответствующую

стонорную шайбу (l, m, n, o), шайбу (r, s) и крепежную скобу для монитора (b, c) в заднюю панель телевизора. Крепежные скобы

должны быть прикреплены на одном уровне и центрированы по вертикали. См. соответствующий рисунок ниже.

Примечание: если задняя панель телевизора искривлена, или возле вставки с резьбой имеется мешающий выступ, см. шаг 2.

Винт диаметра M4 Винт диаметра M6

Винт диаметра M5 Винт диаметра M8

b c

e g

m o

r s

Примечание: Выполнив шаг 1, переходите к шагу 3.
