Sanus VMPL50 S [5/5] Pyccko

PYCCKO

Шаг 3. Установка пластины. крепежной пластины. Крепление может фиксироваться к деревянной стойке, кирпичной, бетонной

монолитной или бетонной панельной стене.

Монтаж на деревянной стойке каркасной стены

Настенная крепежная пластина (a) должна быть прикреплена к двум деревянным стойкам на расстоянии не менее 30,5 см.

Для определения местонахождения двух соседних деревянных стоек следует использовать высокочувствительный датчик.

Целесообразно проверить, правильно ли определено местонахождение стоек, с помощью шила или тонкого гвоздя, как показано

на рисунке 3а. С помощью сверла 3/16 дюйма просверлите в каждой стойке черновое отверстие глубиной 6,4 см на необходимой

высоте. Убедитесь, что отверстия сделаны по центру стоек и на одной высоте. Используйте настенную крепежную пластину в

качестве шаблона для определения места для второго отверстия в каждой стойке. Просверлите с помощью сверла 3/16 дюйма в

отмеченных точках отверстия глубиной 6,4 см. Прикрепите настенную крепежную пластину к стене, используя два шурупа под

ключ (t) и две шайбы для шурупов под ключ (u). Настенная крепежная пластина должна прилегать плоским участком в центре к

стене. С каждой стороны в пластину должны быть ввинчены шурупы под ключ, как показано на рисунке 3b.

Монтаж на кирпичной, монолитной или панельной бетонной стене

Используйте настенную крепежную пластину (a) в качестве шаблона, чтобы определить место для 6 отверстий на стене. Наружные

отверстия следует наметить как можно дальше от середины настенной крепежной пластины. Следует просверлить по три отверстия

напротив нижнего и верхнего рядов прорезей в пластине. Отверстия должны находиться на одном уровне и на расстоянии не менее

15,2 см друг от друга. Просверлите черновые отверстия глубиной не менее 6,4 см, используя тонкостенную алмазную коронку на

1/2 дюйма. Вставьте дюбель для бетона (v) в каждое из отверстий. Убедитесь, что дюбель надежно закреплен, даже если сверху

бетон покрыт слоем сухой штукатурки или других материалов. Прикрепите настенную крепежную пластину к стене, используя

шесть шурупов под ключ (t) и шесть шайб для шурупов под ключ (d).

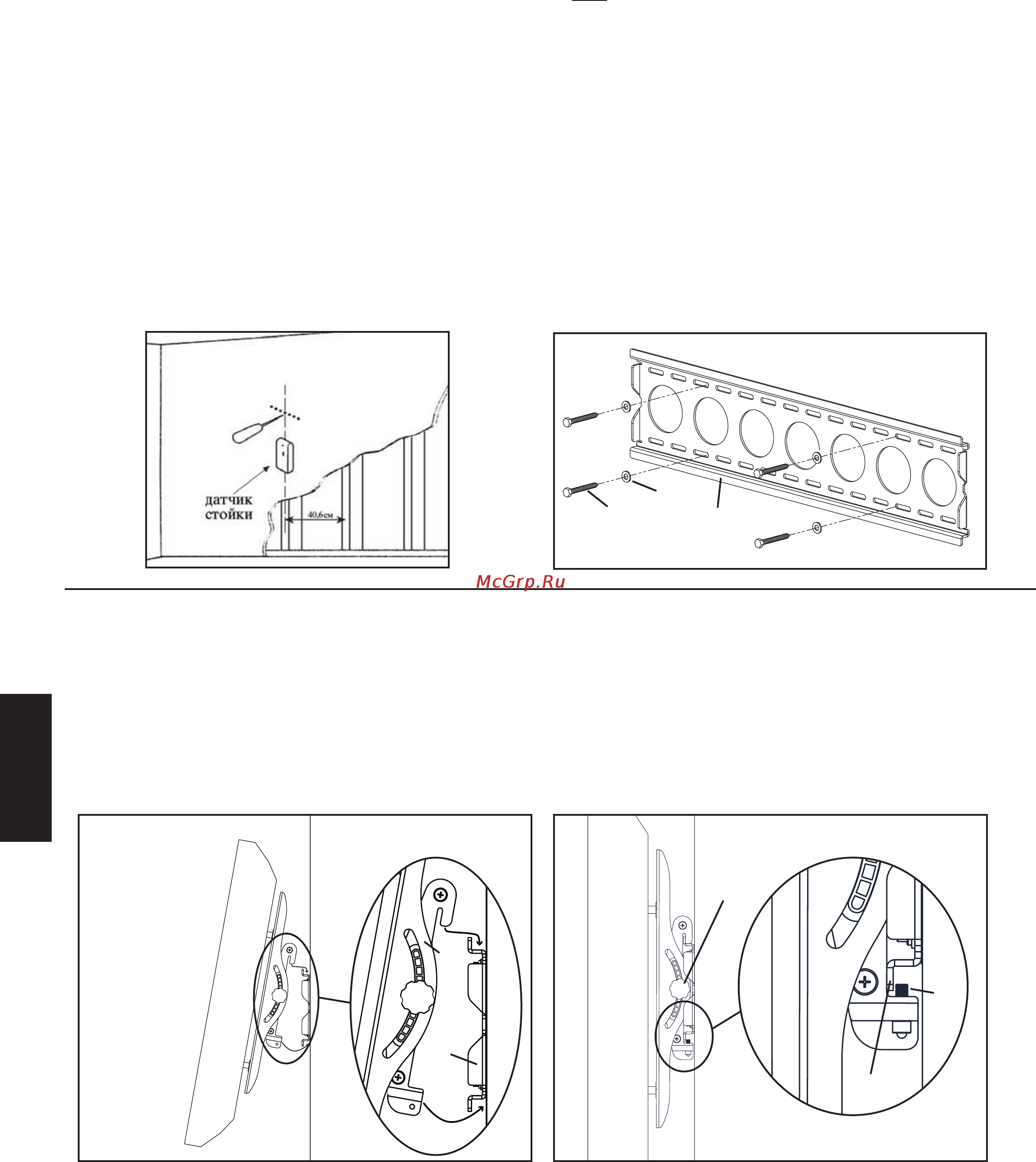

Рисунок 3а Рисунок 3b

t a

Шаг 4. Установка монитора на настенную крепежную пластину. Установка предохранительных болтов

Внимание! Чтобы поднять телевизоры некоторых моделей, может потребоваться два человека! Компания Sanus не несет

ответственности за травмы и порчу имущества.

Прикрепление телевизора к настенной крепежной пластине Сначала установите крепежные скобы монитора (b, c) на настенную

крепежную пластину (а). Крепежные скобы повернутся и войдут нижней частью под настенную пластину, как показано на рисунке

4а. Вставьте предохранительные болты (w) в отверстия c резьбой в нижней части скоб монитора и затяните их с помощью торцового

ключа (x). Предохранительные болты должны скрыться за нижним выступом настенной крепежной пластины, как показано на

рис. 4b. Ослабьте фиксирующие ручки на скобах монитора, и Вы сможете изменить положение и ориентацию в пространстве

плоскоэкранного телевизора.

Рисунок 4а Рисунок 4b

Ручка

b,c

Нижний

выступ
