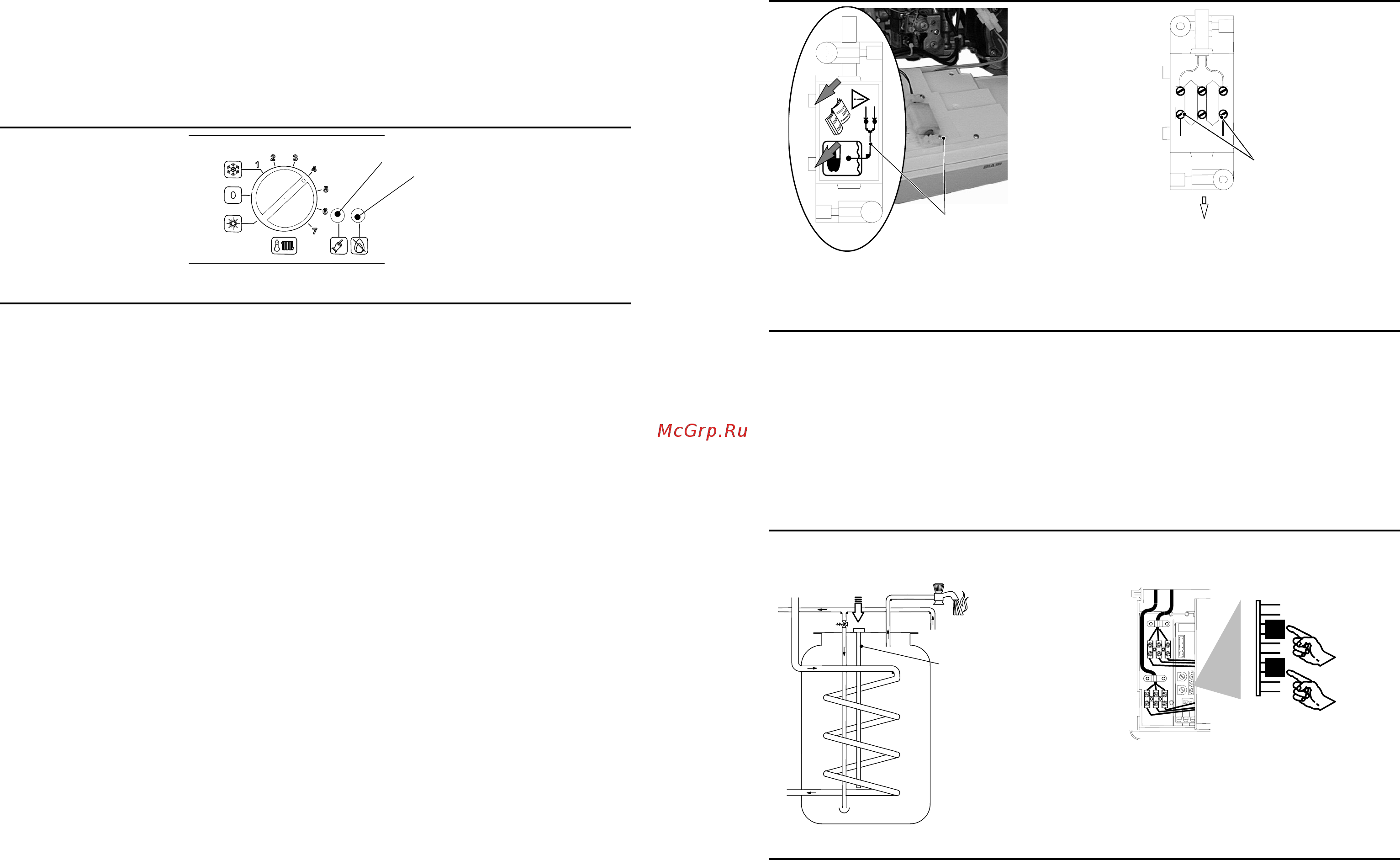

![Biasi Parva Control 24SV Инструкция по эксплуатации онлайн [18/30] 338186](/views2/1403878/page18/bg12.png)
Содержание
- Iiiihiiiihihiiiiiiih 1
- Zh biasi 1
- Maintenance 5
- Описание котла 5
- Calibrate the gas valve according to the 6
- Conversion kit indicating the type of gas and the gas pressures to which the appliance has been set 6
- Extract the control panel as explained 6
- Gas conversion 6
- Gas supply используемый газ 6
- Hand side panel and the front panel of the case 6
- Heating output required see section 6 in this manual 6
- In accordance with the following table 6
- In the section 5 1 of this manual 6
- Instructions given in the section 6 6
- Loosen the screws a and remove the 6
- Natural gas метан l p g сжиженый газ 6
- Of the combustion chamber and the removable case of the sealed chamber 6
- Panel adjacent to the data badge the self adhesive label included with the 6
- Position of dip switch n положение переключателя n 2 on вкл off выкл 6
- Re assemble the burner the front panel 6
- Replace the service panel the left 6
- Service panel fig 7 6
- Set correctly the dip switch 2 fig 7 6
- Set the correct gas pressure for central 6
- Stick on the inside of the left hand side 6
- Table of contents 6
- Выберите правильное давление для 6
- Герметичной камеры 6
- Извлеките панель управления как описано в разделе 5 1 настоящего руководства 6
- Калибруйте газовый клапан в 6
- Левой боковой панели расположив 6
- Мощности см раздел 6 настоящего руководства 6
- Наклейку поставлется с 6
- Ослабьте винты а и снимите сервисную панель рис 7 6
- Панель левую боковую панель и 6
- Переднюю панель корпуса 6
- Переключатель 2 рис 7 в 6
- Правильно установите 6
- Преобразовательным комлектом с 6
- Приведенными в разделе 6 6
- Приклейте с внутренней стороны 6
- Рядом с табличкой с данными 6
- Содержание 6
- Соответствии с инструкциями 6
- Соответствии со следующей 6
- Таблицей 6
- Требуемой выходной тепловой 6
- Указанием типа газа и давлением на которое был настроен котел 6
- Установите на место горелку переднюю панель камеры сгорания и сьемную переднюю часть 6
- Установите на место сервисную 6
- Gas conversion 7 выбор газа 1 appliance description 1 описание устройства 7
- Air flue exhaust sampling points 8
- Точки отбора всасываемого воздуха и отвода отходящих газов 8
- О о о 9
- Ойй 9
- Instruction for use 10
- Инструкция no 10
- Эксплуатации 10
- Useful advice 3 полезные советы 6 commissioning 6 ввод в эксплуатацию 16
- Technical information 4 техническая информация 20
- Installation 30
- Монтаж 30
Похожие устройства
- Biasi Parva Control 24SV Технические характеристики
- Biasi Parva Control 24SV Сертификат
- Biasi Parva Control 32SV Инструкция по эксплуатации
- Alphatherm Beta ATE 100 Инструкция по эксплуатации
- Alphatherm Beta ATE 100 Буклет
- Biasi Parva Control 32SV Технические характеристики
- Biasi Parva Control 32SV Сертификат
- Biasi Nova Parva 24A Инструкция по эксплуатации
- Biasi Nova Parva 24A Технические характеристики
- Biasi Nova Parva 24A Сертификат
- Biasi Nova Parva 28A Инструкция по эксплуатации
- Biasi Nova Parva 28A Технические характеристики
- Biasi Nova Parva 28A Сертификат
- Biasi Nova Parva 24S Инструкция по эксплуатации
- Biasi Nova Parva 24S Технические характеристики
- Biasi Nova Parva 24S Сертификат
- Biasi Nova Parva 28S Инструкция по эксплуатации
- Biasi Nova Parva 28S Технические характеристики
- Biasi Nova Parva 28S Сертификат
- Biasi Nova Parva 32S Инструкция по эксплуатации
Useful advice Installation you should check that the pressure on the temperature and pressure gauge Fig 2 2 is not below the correct setting If required top up the system correctly as described in the section 2 2of this manual Bleed any air present in the radiators if necessary проверьте чтобы показания на термоманометре рис 2 2 были не ниже выбранных параметров Если необходимо произведите дозаполнение системы как это описано в разделе 2 2 настоящей инструкции То the storage tank клеммная коробка температурного датчика NTC накопительного бойлера Fig 3 2 Fig 5 20 If the pressure on the temperature and pressure gauge 4 on section 1 has gone down it is necessary to top up the appliance with water again so as to raise the pressure to an adequate level as described in the section 2 2 of this manual If topping up with water has to be done very frequent have the system checked for leaks If water comes out of the pressure relief valve Check that the C h circuit filling valve is closed as described in the section 2 2 of this manual Check on the temperature and pressure gauge 4 on section 1 that the pressure in the central heating circuit is not close to 3 bars In this case temperature rise in the circuit can cause the pressure relief valve to open So that this does not happen and to decrease the pressure to a normal value it is advisable to vent some of the water in the appliance through the bleed valves present in the radiators If water should occasionally leak from the boiler shut off the taps positioned under the boiler Fig 2 10 and call an Authorised Service Centre Engineer 12 Если давление на термонамотре 4 на разделе 1 начало падать необходимо дозаполнить систему водой чтобы давление достигло значения описанного в разделе 2 2 настоящего руководства Если Вам часто приходится дозаполнять систему проверьте ее на наличие утечек Если из предохранительного клапана идет вода Проверьте чтобы кран заполнения системы отопления был закрыт как это описано в разделе 2 2 настоящего руководства Проверьте показания давления на термоманометре 4 на разделе 1 и убедитесь в том что давление в контуре отопления не превышает 3 бара В противном случае при возрастании температуры в контуре может произойти сработка предохранительного клапана Чтобы этого не произошло и чтобы понизить давление до нормального значения рекомендуется слить некоторое количество воды из системы через сливные краны радиаторов Если из котла течет вода К накопительному бойлеру Fig 5 21 Connect the two temperature probe wires between D h w storage tank temp probe terminals Fig 5 21 Подсоедините провода двух температурных датчиков между клеммами температурного датчика накопительного бойлера Insert D h w storage tank temp probe in the longest probe sheath Fig 5 22 Вставьте температурный бойлера в кожух датчика If the temperature probe wiring is too short it can be exstended using a wiring with the same electrical characteristics This wiring is safety extra low voltage fed датчик Если провод температурного датчика имеет недостаточную длину его можно удлинить используя провод аналогичный по электрическим характеристикам температурный датчик бойлера Fig 5 23 Перекройте краны расположенные в нижней части котла рис 2 10 и обратитесь к специалистам Авторизованного сервисного центра 37
