Sanus VMSA S [6/9] Pyccko

PYCCKO

Шаг 3. Установка зажимных устройств на крепежные скобы для монитора

Примечание: не затягивайте гайку 1/4-20 (l) слишком сильно. Зажимное устройство (e) должно свободно вращаться

вокруг болта с квадратным подголовком (k).

Установите зажимное устройство (e) в паз в крепежной скобе для монитора (d) таким образом, чтобы две губки были

обращены в сторону отверстий диаметром 2,5 см, а шестигранный винт находился со стороны, противоположной

телевизору. Проведите болт с квадратным подголовком на 2 дюйма (k) через квадратное отверстие сбоку крепежной

скобы, отверстие в зажимном устройстве и квадратное отверстие с противоположной стороны крепежной скобы.

Затем, затяните гайку 1/4-20 (l) на болте с квадратным подголовком на 2 дюйма. Аналогично установите зажимное

устройство в нижней части крепежной скобы для монитора. Затем, повторив эти 2 шага, установите зажимные

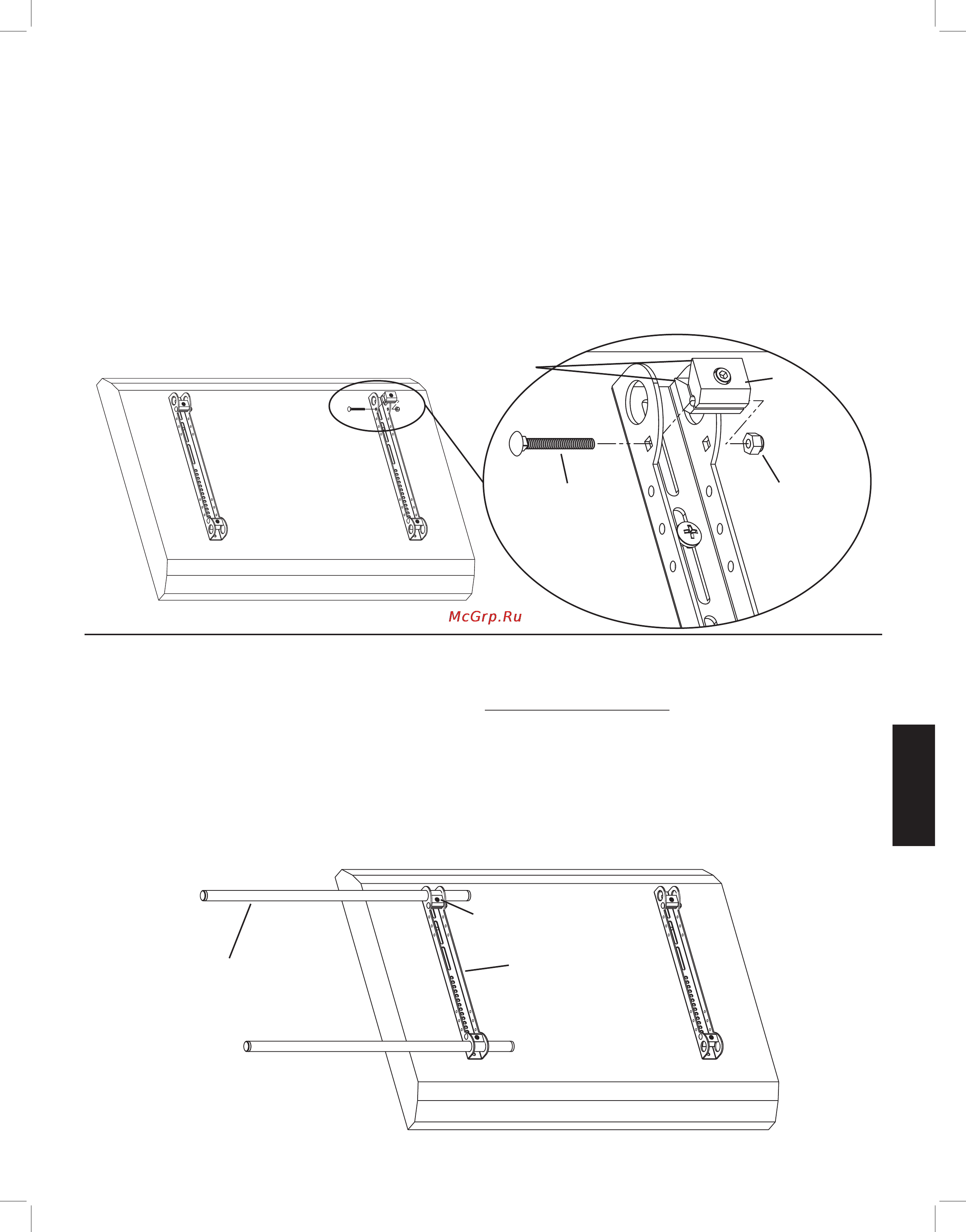

устройства на вторую крепежную скобу для монитора. См. рисунок 3.

Увеличенное изображение

Рисунок 3

захватывающие

лапки e

k l

Шаг 4. Присоединение кронштейна к телевизору (Часть 1)

Внимание! Для безопасного использования, крепления трубки диаметром 2,5 см (c) должны выступать за края обеих

крепежных скоб для монитора (d), а шестигранные винты всех 6 зажимных устройств (e) должны быть затянуты!

Сначала поверните каждое зажимное устройство (e) таким образом, чтобы трубка диаметром 2,5 см (c) прошла через

круглое отверстие в крепежной скобе для монитора (d) и между губками зажимного устройства. Проведите трубку

диаметром 2,5 см через верхнее отверстие первой крепежной скобы для монитора. Аналогично проведите трубку через

нижнее отверстие крепежной скобы для монитора. Методика прикрепления устройства показана на рисунке 4a.

Рисунок 4a

c d

VMSAins_011206_ML.indd 47 1/16/06 5:22:23 PM
