Шаг 4. Присоединение кронштейна к телевизору (Часть 2)

Поверните кронштейн (b) крючкообразным выступом, обозначенным на рисунке 4b, кверху. Два отверстия диаметром

2,5 см в крепежной скобе для монитора (d) на противоположном конце кронштейна разместите на одной линии с трубками

диаметром 2,5 см (c). Проведите трубки диаметром 2,5 см через зажимное устройство на кронштейне и через вторую

крепежную скобу для монитора. Зажимные устройства кронштейна и второй крепежной скобы для монитора тоже должны

быть повернуты так, чтобы трубки диаметром 2,5 см прошли между захватывающими лапками. Установив надлежащим

образом трубки диаметром 2,5 см, затяните шестигранные винты 4-х зажимных устройств двух крепежных скоб для монитора

посредством шестигранного ключа (j), чтобы зафиксировать телевизор в креплении. Затем, передвиньте кронштейн в

нужное положение между крепежными скобами монитора и затяните два оставшихся зажимных устройства кронштейна.

Примечание: компания Sanus рекомендует разместить кронштейн посередине между крепежными скобами для монитора.

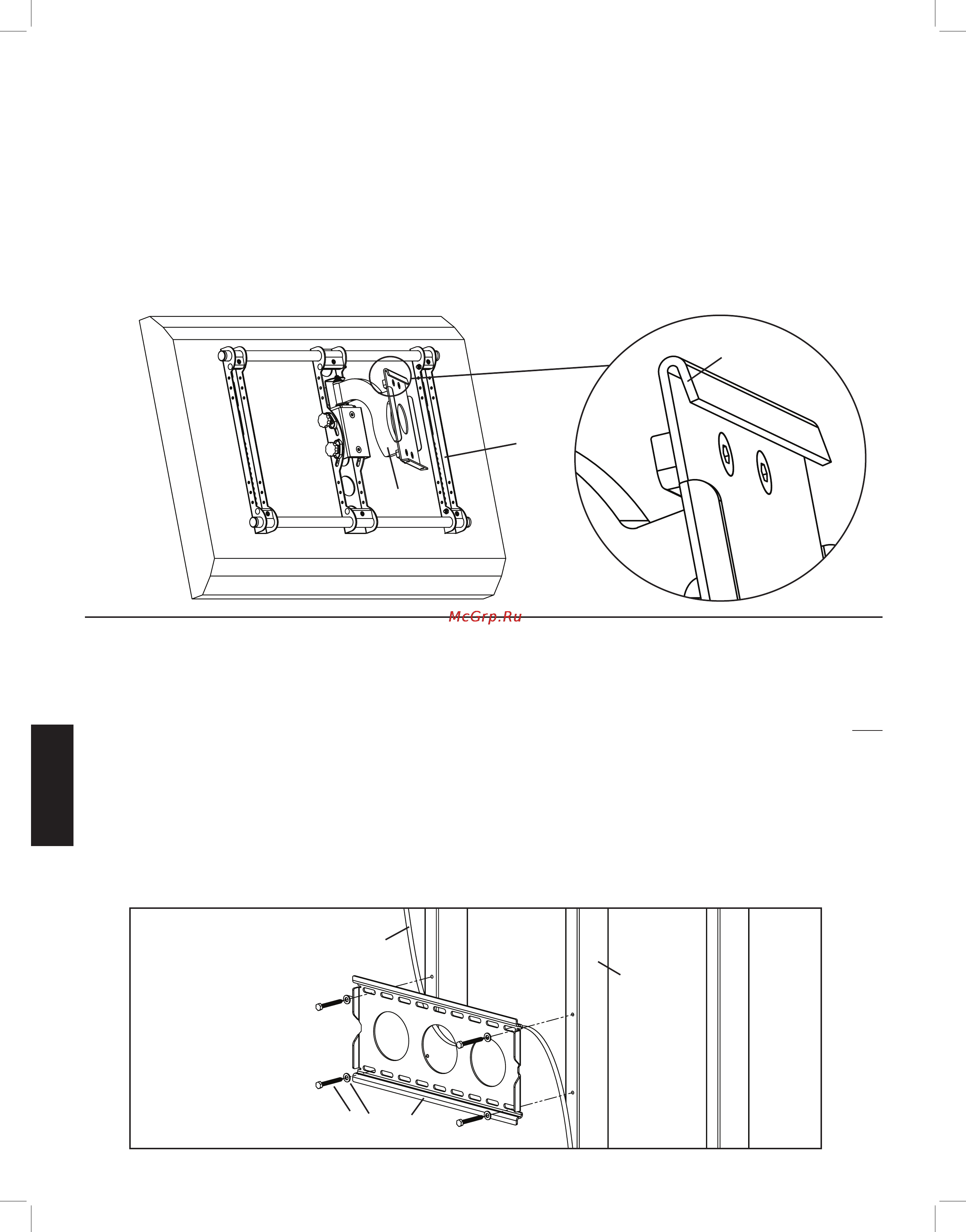

Рисунок 4b Увеличенное изображение

выступ

Шаг 5. Установка настенной крепежной пластины Крепление может фиксироваться только на деревянной стойке.

Внимание! НЕ СЛЕДУЕТ СЛИШКОМ ЗАТЯГИВАТЬ ШУРУПЫ ПОД КЛЮЧ! Затягивайте шурупы под ключ (h)

до тех пор, пока шайба для шурупа под ключ (i) на настенной крепежной пластине (a) не будет зафиксирована.

Монтаж на деревянной стойке каркасной стеныНастенная крепежная пластина (a) должна быть прикреплена к двум

деревянным стойкам на расстоянии не менее 30,5 см. Для определения местонахождения двух соседних деревянных стоек

следует использовать высокочувствительный датчик. Целесообразно проверить, правильно ли определено местонахождение

стойки, с помощью шила или тонкого гвоздя. С помощью сверла 3/16 дюйма просверлите в каждой стойке черновое

отверстие глубиной 6,4 см на необходимой высоте. Убедитесь, что отверстия сделаны по центру стоек и на одной высоте.

Используйте настенную крепежную пластину в качестве шаблона для определения места для второго отверстия в каждой

стойке. Просверлите с помощью сверла 3/16 дюйма в отмеченных точках отверстия глубиной 6,4 см. Прикрепите настенную

крепежную пластину к стене, используя два шурупа под ключ (h) и две шайбы для шурупов под ключ (i). Убедитесь, что

настенная крепежная пластина обращена плоской поверхностью в центре крепления к стене, как показано на рисунке 5.

Рисунок 5

разрез стены показывает

расположение стоек

стойка

h i a
