Шаг 6. Прикрепление телевизора к настенной крепежной пластине

Внимание! Чтобы установить кронштейн на настенную крепежную пластину, может понадобиться два человека!

Компания Sanus не несет ответственности за травмы и порчу имущества.

Поверните кронштейн (b) перпендикулярно к плоскости телевизора, так, чтобы опорная пластина была параллельной к плоскости

телевизора. Чтобы поднять телевизоры некоторых моделей, может потребоваться два человека. Поднимите собранный блок

и установите опорную пластину на выступ в верхней части настенной крепежной пластины (a), как показано на рисунке 6a.

Сместите опорную пластину по настенной крепежной пластине вправо или влево, чтобы установить ее в нужное положение.

Ввинтите каждый предохранительный болт (m) в одно из двух отверстий в нижней части опорной скобы и затяните с помощью

шестигранного ключа (j) так, чтобы болты скрылись за выступом в настенной крепежной пластине, как показано на рисунке 6b.

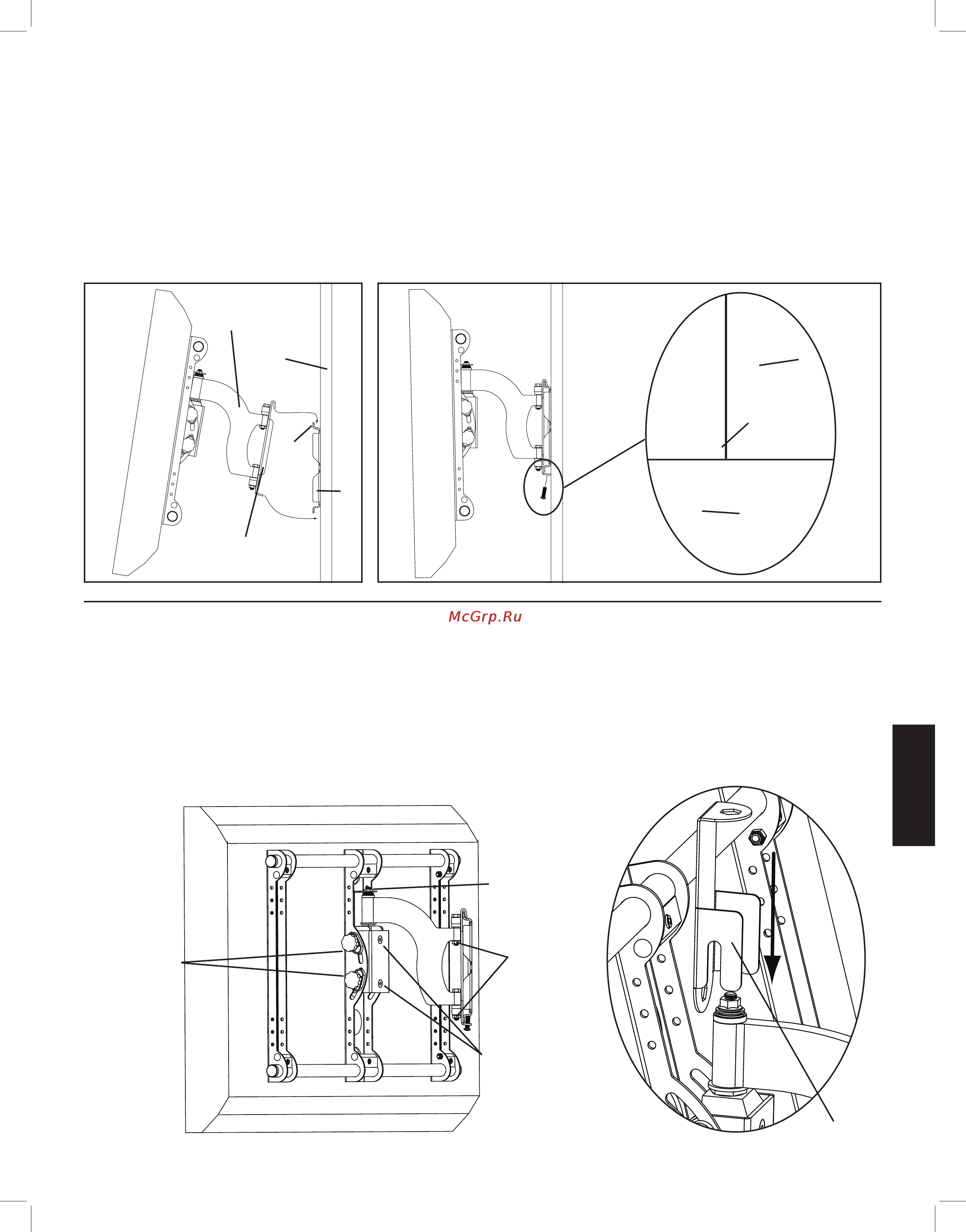

Рисунок 6а Рисунок 6b

стена a

выступ выступ

опорная пластина

Шаг 7. Выравнивание и регулировка натяжения крепления

ВНИМАНИЕ! НЕ СНИМАЙТЕ натяжные гайки, отмеченные на рисунке 7!

Установив телевизор на настенную крепежную пластину (a) и затянув предохранительные болты (m), можно выровнять его. Немного

ослабьте два шестигранных винта в задней части кронштейна (b). Ослабив эти винты, можно отрегулировать телевизор в пределах

угла ±6º, и таким образом выровнять его. Выровняв телевизор, снова затяните шестигранным ключом два шестигранных винта. Чтобы

отрегулировать угол наклона телевизора просто наклоняйте его. Чтобы зафиксировать наклон, используйте регулировочные ручки.

Натяжные гайки, отмеченные на рисунке 7 могут быть немного ослаблены или затянуты для регулировки натяжения кронштейна.

При необходимости отрегулировать натяжные гайки, расположенные вблизи телевизора, необходимо снять предохранительную

скобу, отрегулировать натяжение, а затем повторно установить предохранительную скобу, как показано на рисунке 7.

Установка предохранительной скобы

Рисунок 7

натяжная

гайка

ручки натяжная

натяжения гайка

шестигранные

винты

предохранительная

скоба
