4 USO E MANUTENZIONE

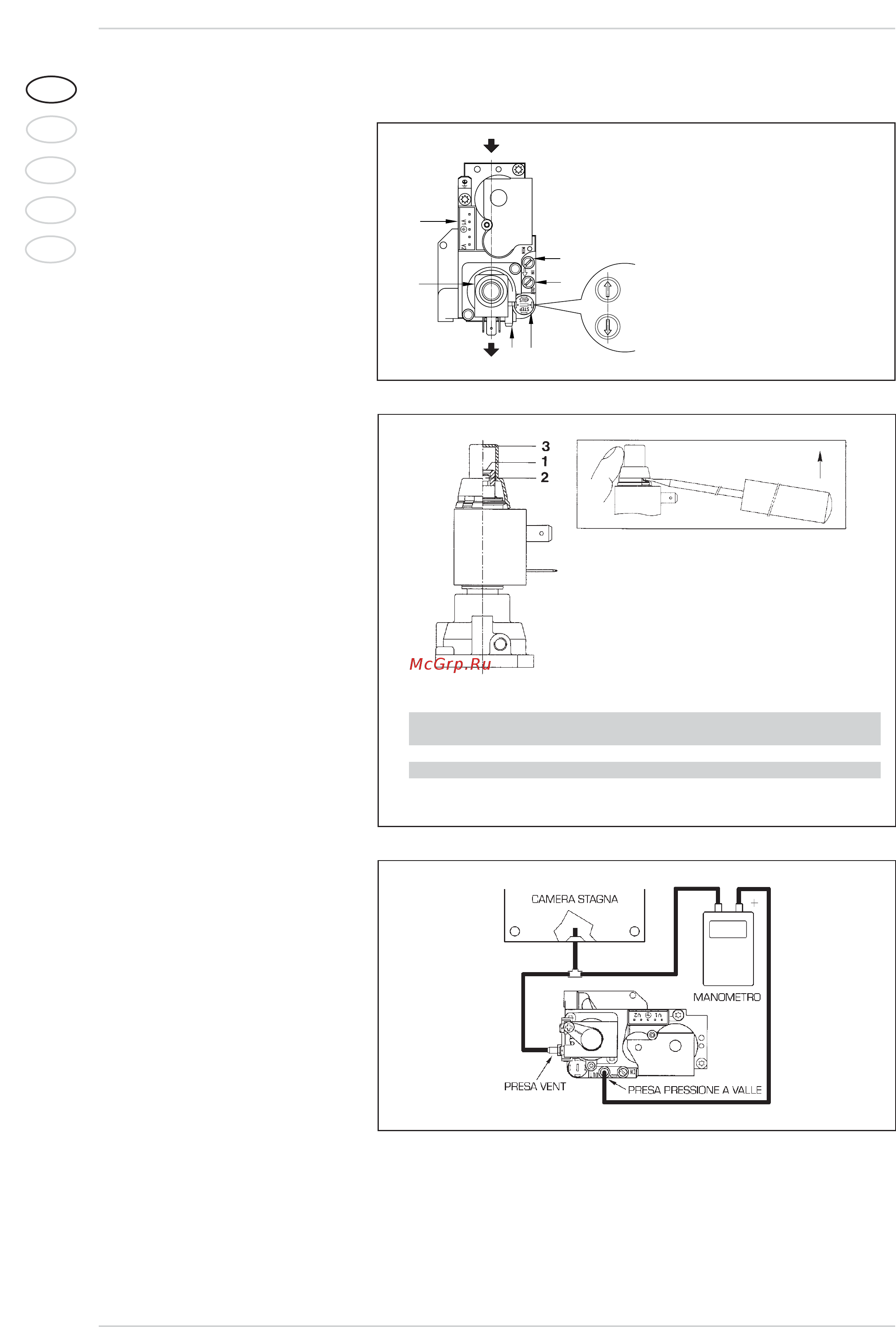

4.1 VALVOLA GAS (fig. 11)
La caldaia è fornita di serie con valvola gas
modello HONEYWELL VK 4105Q.
La taratura della pressione gas viene effet-
tuata dalla SIME in linea di produzione.
Nel caso di sola verifica delle pressioni al
bruciatore, collegare il manometro come
indicato in fig. 12. Se necessitano delle cor-
rezioni seguire la procedura del punto 4.2.1.
4.2 TRASFORMAZIONE
AD ALTRO GAS
Tale operazione dovrà necessariamente
essere eseguita da personale autorizzato
e con componenti originali Sime, pena la
decadenza della garanzia.
Per passare da gas metano a GPL e vice-
versa, eseguire le seguenti operazioni:
– Chiudere il rubinetto gas
– Sostituire gli ugelli principali e le rondelle
in alluminio ø 10 forniti nel kit (per ese-
guire questa operazione usare una chia-
ve da 12).
– Variare il livello di pressione all’accen-
sione (STEP) della valvola gas posizio-
nando l’indice della vite, a seconda del
tipo di gas, come riportato in fig. 11.
– Per la taratura dei valori di pressione gas
massima e minima attenersi a quanto
specificato al punto 4.2.1.
Effettuata la variazioni delle pressioni di
lavoro sigillare i regolatori.
– Ad operazioni ultimate applicare l’etichet-
ta indicante la predisposizione gas fornita
nel kit.
NOTA: Nel montare i componenti tolti
sostituire le guarnizioni gas e, dopo il
montaggio, collaudare a tenuta tutte le
connessioni gas usando acqua saponata
o appositi prodotti, evitando l’impiego di
fiamme libere.
4.2.1 Regolazioni pressioni valvola
Per effettuare la taratura delle pressioni
massima e minima procedere nel seguente
modo (fig. 11/a):
–
Collegare la colonnina o un manometro alla
presa a valle della valvola gas (4 fig. 11).
– Scollegare il tubetto della presa VENT
della valvola gas (5 fig. 11).
– Togliere il cappuccio (3) del modulatore.
– Posizionare la manopola del termostato
caldaia sul valore massimo.
– Accendere la caldaia.
–
Ricordare che, per le regolazioni, le rotazio-
ni in senso orario aumentano la pressione,
quelle in senso antiorario la diminuiscono.
– Verificare la pressione di alimentazione
dall’apposita presa (3 fig. 11) con caldaia
alla potenza massima.
– Regolare la pressione massima agendo
sul dado di regolazione (1) ricercando il
valore della pressione massima indicato
in Tabella 3.
– Nel caso di GPL (G30/G31) il dado di
massima (1 fig. 11/a) deve essere avvi-
tato quasi a fine corsa per ottenere l’e-
sclusione del regolatore della valvola gas.
Agire poi sul regolatore a monte della
caldaia per ottenere la pressione di ali-
mentazione prescritta (punto 1.3) e di
conseguenza la massima pressione al
bruciatore.
– Solo dopo aver effettuato la regolazione
della pressione massima, regolare la
minima.
–
Disinserire l’alimentazione del modulatore.
– Girare la vite (2) per ricercare il valore
della pressione minima indicato in Tabel-
la 3.
– Spegnere e riaccendere più volte la cal-
LEGENDA
1 Dado regolazione pressione massima
2 Vite regolazione pressione minima
3 Cappuccio in plastica
Fig. 11/a
2
1
3
5
4
6
G20
G30-G31
Fig. 11
LEGENDA
1 Modulatore
2 Bobina EV1-EV2
3 Presa pressione
di alimentazione
4 Presa pressione a valle
5 Presa VENT
6 STEP
Fig. 12
TABELLA 3
Tipo di gas Pressione max bruciatore Pressione min. bruciatore
mbar mbar
Metano (G20) 12,0 7,1
Butano (G30) 28,1 17,8
Propano (G31) 35,9 17,8
