10
IT
ES
PT
GB
RUS
ACCENSIONE CALDAIA (fig. 14)
Aprire il rubinetto del gas e, per accendere la
caldaia, premere l’interruttore generale (1).
REGOLAZIONE TEMPERATURA
RISCALDAMENTO (fig. 14)
La regolazione della temperatura riscaldamen-
to si effettua sul termostato (9) con campo di
regolazione da 45 a 85°C. Il valore impostato
si controlla sul termometro (6). Per garantire
un rendimento sempre ottimale del generato-
re si consiglia di non scendere al di sotto di una
temperatura minima di 60°C.
SBLOCCO APPARECCHIATURA (fig. 14)
Nel caso di mancata accensione del brucia-
tore si accende la spia rossa del pulsante
di sblocco (2). Premere il pulsante di sbloc-
co perché la caldaia si rimetta automatica-
mente in funzione. Questa operazione
potrà essere ripetuta 2-3 volte massimo
ed in caso di insuccesso far intervenire il
Servizio Tecnico Autorizzato.
SPEGNIMENTO CALDAIA (fig. 14)
Per spegnere la caldaia azionare l'interrut-
tore generale (1).
Nel caso di un prolungato periodo di non
utilizzo dell’apparecchio si consiglia di
togliere tensione elettrica, chiudere il rubi-
netto del gas e se sono previste basse
temperature, svuotare la caldaia e l’im-
pianto idraulico per evitare la rottura delle
tubazioni a causa del congelamento del-
l’acqua.
RIEMPIMENTO IMPIANTO (fig. 14)
Verificare periodicamente che l’idrometro
(5) abbia valori di pressione compresi tra 1-
1,2 bar. Se la pressione è inferiore ad 1 bar
ripristinarla. A riempimento avvenuto chiu-
dere il rubinetto di carico.
TRASFORMAZIONE GAS
Nel caso si renda necessaria la trasforma-
zione ad un gas diverso da quello per il
quale la caldaia è stata prodotta, rivolgersi
esclusivamente al personale tecnico auto-
rizzato SIME.
MANUTENZIONE
E’ opportuno programmare per tempo la
manutenzione annuale dell’apparecchio,
richiedendola al Servizio Tecnico Autoriz-
zato nel periodo aprile-settembre
.
La caldaia è corredata di cavo elettrico
di alimentazione che, in caso di sostitu-
zione, dovrà essere richiesto solamente
alla SIME.
AVVERTENZE
– In caso di guasto e/o cattivo funzionamento dell’apparecchio, disattivarlo, astenendosi da qualsiasi tentativo di ripara-
zione o d’intervento diretto. Rivolgersi esclusivamente al Servizio Tecnico Autorizzato di zona.
– L’installazione della caldaia e qualsiasi altro intervento di assistenza e di manutenzione devono essere eseguiti da per-
sonale qualificato in conformità alle norme UNI-CIG 7129, UNI-CIG 7131 e CEI 64-8. E’ assolutamente vietato mano-
mettere i dispositivi sigillati dal costruttore.
– Vietare l’uso dell’apparecchio ai bambini ed agli inesperti. Non toccare la porta della camera di combustione ed il vetro
dello spioncino a causa delle elevate temperature raggiungibili.
– Il costruttore non è considerato responsabile per eventuali danni derivanti da usi impropri dell’apparecchio.
ACCENSIONE E FUNZIONAMENTO

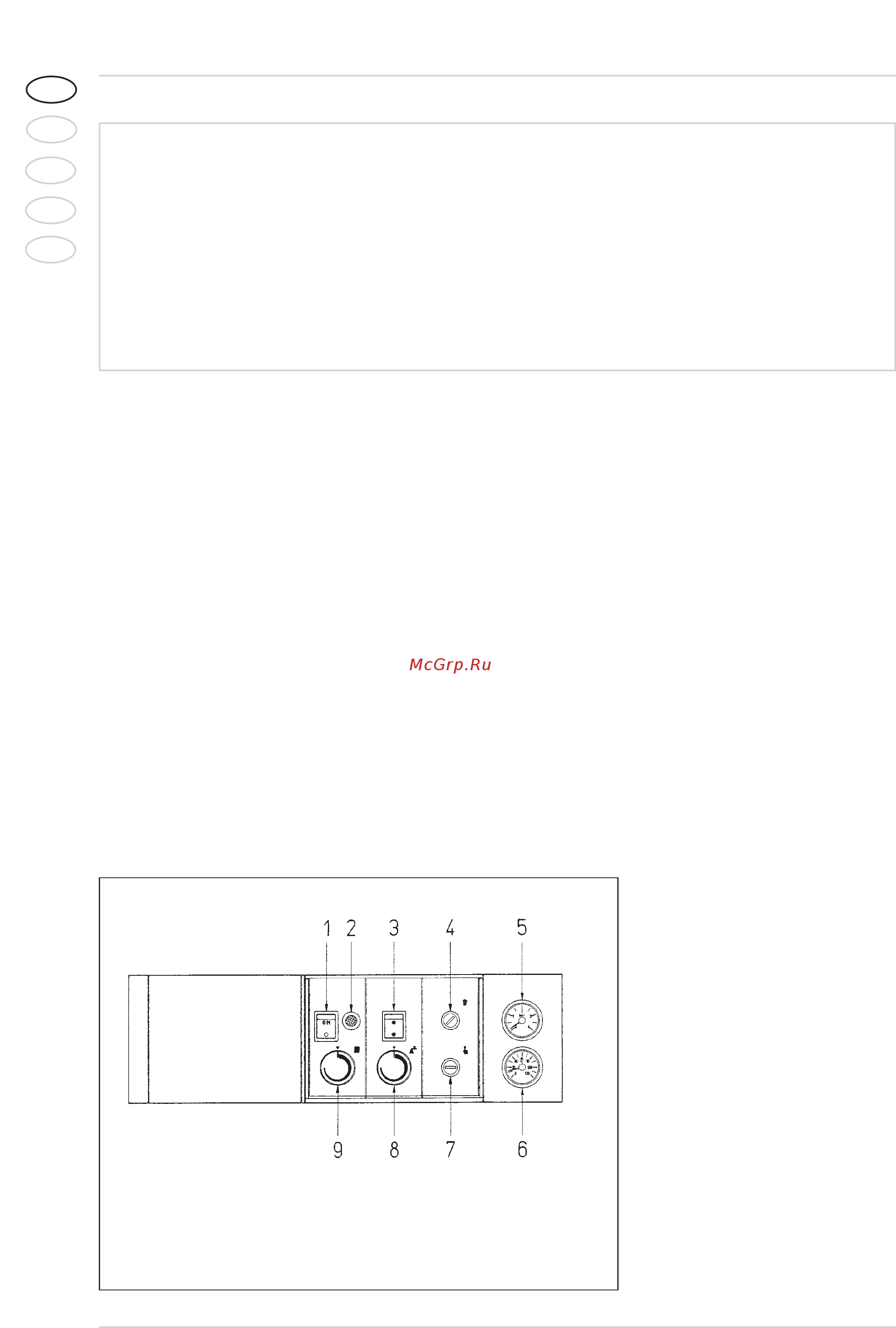

Fig. 14
LEGENDA
1 Interruttore generale
2 Sblocco apparecchiatura
3–
4–
5 Idrometro
6 Termometro
7 Termostato sicurezza
8–
9 Termostato caldaia
PER L’UTENTE
