L'installazione deve intendersi fissa e dovrà
essere effettuata esclusivamente da ditte
specializzate e qualificate, secondo quanto
prescritto dalla Legge 46/90 e DPR n°
447/91. L’installazione deve inoltre essere
conforme alle prescizioni delle norme UNI-
CIG, CEI, DPR 412/93 e come modificato
dal DPR 551/99, e nell’osservanza delle
norme locali, comunali ed enti preposti alla
salute pubblica.
2.1 INSTALLAZIONE SINGOLA
Le RX 26 BF, la cui camera di combustione
e circuito alimentazione d’aria sono a tenuta
stagna rispetto all’ambiente, si possono
installare in qualunque ambiente domestico.
2.2 INSTALLAZIONE DI PIÙ CALDAIE
Due o più apparecchi adibiti allo stesso
uso nel medesimo locale o in locali diretta-
mente comunicanti, per una portata termi-
ca complessiva superiore ai 35 kW, sono
considerati come facenti parte di un unico
impianto, pertanto il locale caldaia dovrà
avere caratteristiche dimensionali e requi-
siti in conformità al D.M. 12/04/96 n. 74
“Approvazione della regola tecnica di pre-
venzione incendi per la progettazione, la
costruzione e l’esercizio degli impianti ter-
mici alimentati da combustibili gassosi”.
Sarà inoltre necessario, per l'afflusso dell'a-
ria al locale, realizzare sulle pareti esterne
delle aperture di aerazione la cui superficie,
calcolata secondo quanto richiesto nel
punto 4.1.2 dello stesso D.M., non deve
essere in ogni caso inferiore a 3.000 cm
2
e nel caso di gas di densità maggiore di 0,8
a 5.000 cm
2
.
2.3 ALLACCIAMENTO
IMPIANTO
Per preservare l’impianto termico da dan-
nose corrosioni, incrostazioni o depositi, è
della massima importanza, prima dell’in-
stallazione dell’apparecchio, procedere al
lavaggio dell’impianto in conformità alla
norma UNI-CTI 8065, utilizzando prodotti
appropriati come, ad esempio, il Sentinel
X300 o X400. Istruzioni complete sono for-
nite con i prodotti ma, per ulteriori chiari-
menti, è possibile contattare direttamente
il produttore GE Betz srl. Dopo il lavaggio
dell’impianto, per proteggerlo contro corro-
sioni e depositi, si raccomanda l’impiego di
inibitori tipo Sentinel X100. E’ importante
verificare la concentrazione dell’inibitore
dopo ogni modifica all’impianto e ad ogni
verifica manutentiva secondo quanto pre-
scritto dai produttori (appositi test sono
disponibili presso i rivenditori). Lo scarico
della valvola di sicurezza deve essere colle-
gato ad un imbuto di raccolta per convo-
gliare l’eventuale spurgo in caso di interven-
to. È sempre consigliabile montare delle
idonee saracinesche di intercettazione
sulle tubazioni di mandata e ritorno impian-
to.
ATTENZIONE: La mancanza del lavaggio
dell’impianto termico e dell’addizione di
un adeguato inibitore invalidano la garan-
zia dell’apparecchio.
L'allacciamento gas deve essere realizzato
in conformità alle norme UNI 7129 e UNI
7131. Nel dimensionamento delle tubazioni
gas, da contatore a modulo, si dovrà tene-
re conto sia delle portate in volumi (consu-
2 INSTALLAZIONE

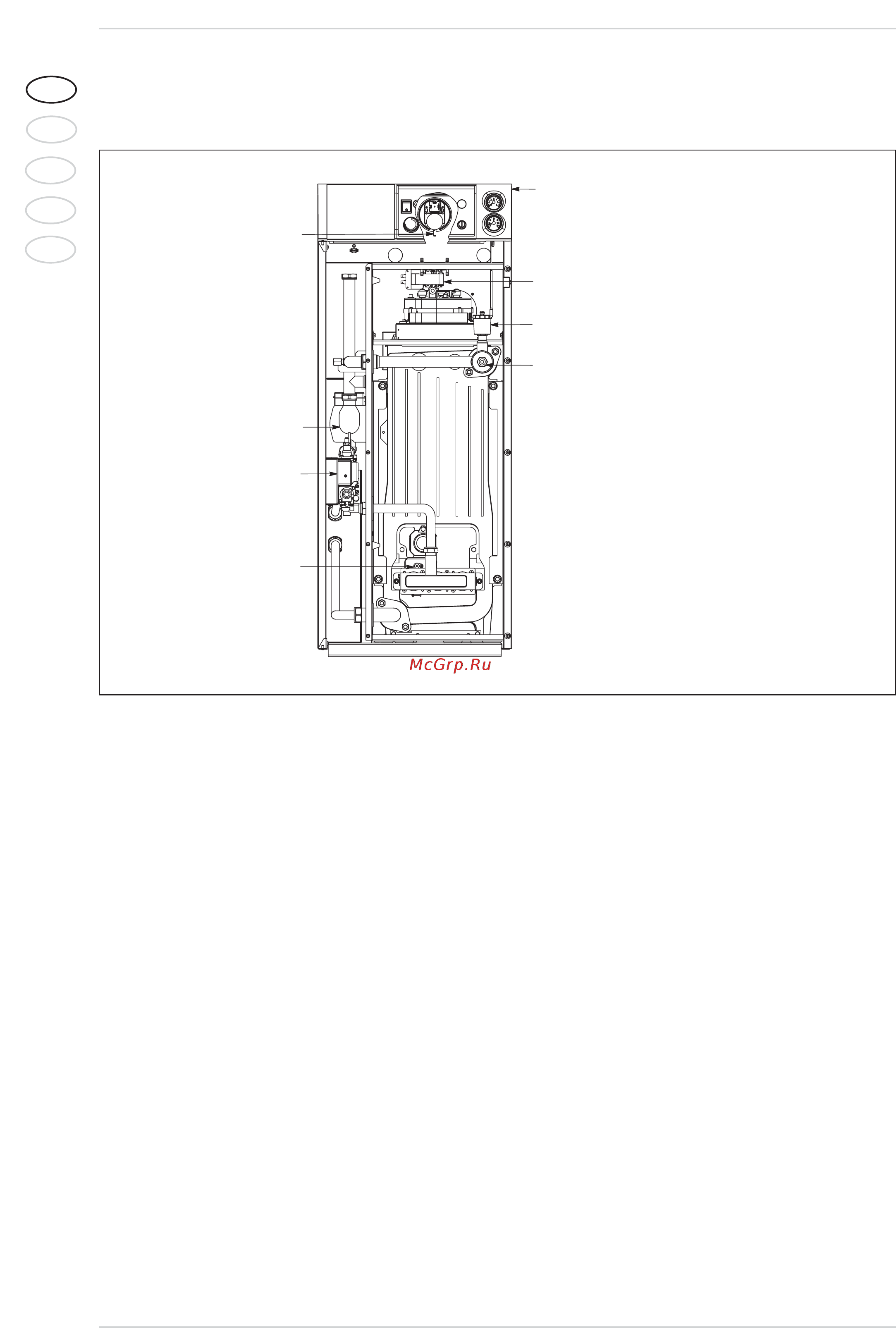

1.4 COMPONENTI PRINCIPALI
1
2
3
4
5
6
7
8
LEGENDA
1 Pannello comandi
2 Ventilatore
3 Sfiato automatico
4 Guaina 1/2”
5 Elettrodo di accensione
6 Valvola gas
7 Pompa impianto con separatore d’aria
8 Pressostato fumi
Fig. 2
