IT
ES
PT
GB
RUS
2.9 INSTALLAZIONE CONDOTTI
SEPARATI ø 80
Nell’installazione sarà opportuno attenersi
alle disposizioni delle normative in vigore e
ad alcuni consigli pratici:
– Con aspirazione diretta dall’esterno,
quando il condotto ha una lunghezza
superiore a 1 metro, si consiglia la coi-
bentazione al fine di evitare, nei periodi
particolarmente rigidi, formazioni di
rugiada all’esterno della tubazione.
–
Con condotto di scarico posto all’esterno
dell’edificio, o in ambienti freddi, è necessa-
rio procedere alla coibentazione per evita-
re mancate partenze del bruciatore. In
questi casi, occorre prevedere sulla tuba-
zione un sistema di raccolta condensa.
– In caso di attraversamento di pareti
infiammabili isolare il tratto di attraver-
samento del condotto scarico fumi con
coppella in lana di vetro sp. 30 mm, den-
sità 50 kg/m
3
.
La lunghezza massima complessiva, otte-
nuta sommando le lunghezze delle tuba-
zioni di aspirazione e scarico, viene deter-
minata dalle perdite di carico dei singoli
accessori inseriti e non dovrà risultare
superiore a 6,00 mm H
2
O.
Nell’installazione utilizzare esclusivamente
accessori originali SIME e assicurarsi che il
collegamento avvenga in maniera corretta,
così come indicato dalle istruzioni fornite a
corredo degli accessori.
Per le perdite di carico degli accessori fare
riferimento alla Tabella 1.

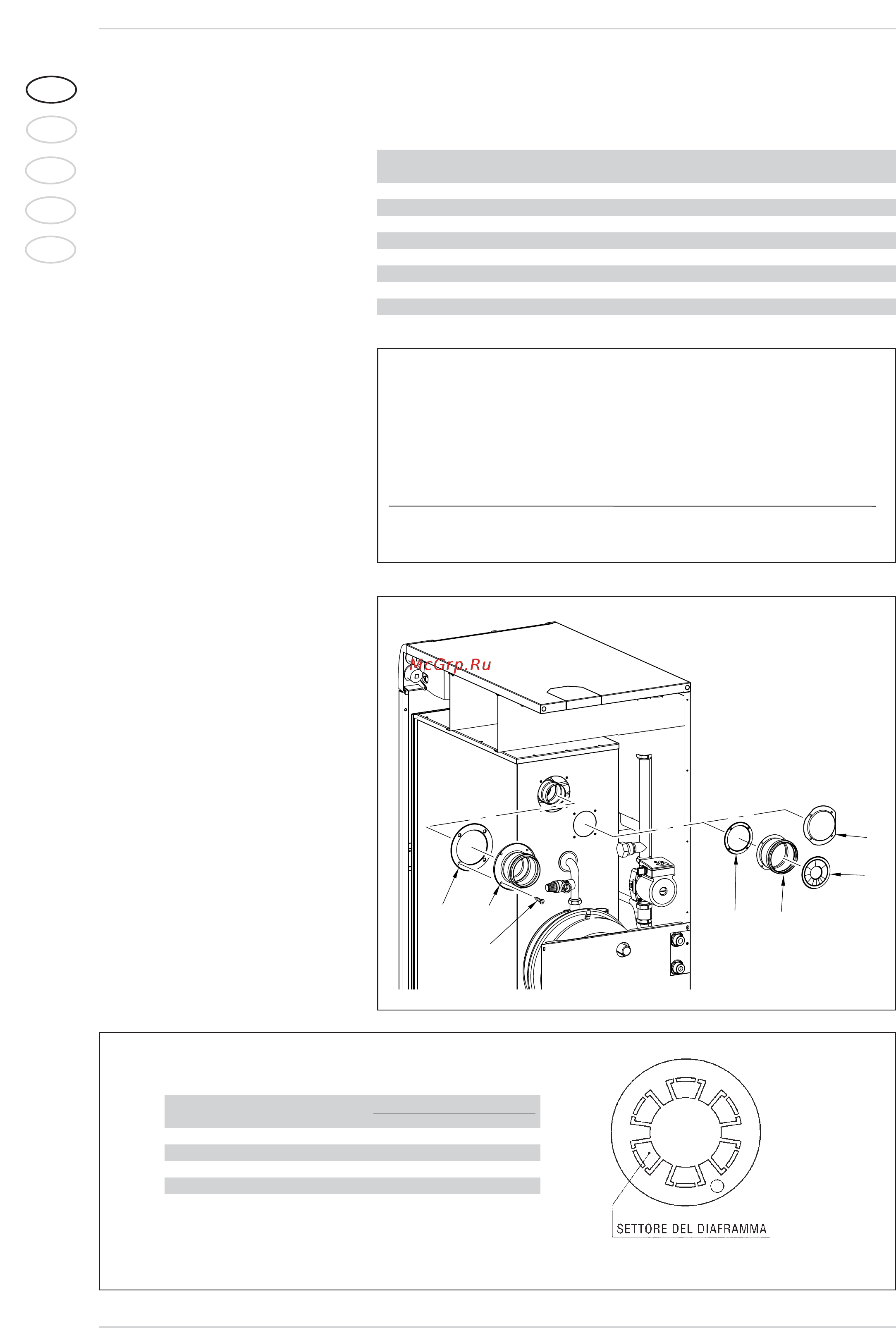

2.9.1 Kit condotti separati (fig. 4)
ll kit condotti separati cod. 8089905 viene
fornito con il diaframma aspirazione che
deve essere impiegato, in funzione della per-
dita di carico massima consentita in entram-
bi i condotti, come indicato in fig. 4/a.
2.9.2 Modalità di scarico
Gli schemi di fig. 5 illustrano alcuni esempi
dei diversi tipi di modalità di scarico separati.
Fig. 4/a
57
6
24
3
1
Fig. 4
Esempio di calcolo di installazione consentita in quanto la somma delle perdite di carico
dei singoli accessori inseriti è inferiore a 6,00 mm H
2
O:
Aspirazione Scarico
6 metri tubo orizzontale ø 80 x 0,20 1,20 –
6 metri tubo orizzontale ø 80 x 0,40 – 2,40
n° 2 curve 90° ø 80 x 0,30 0,60 –
n° 2 curve 90° ø 80 x 0,50 – 1,00
n° 1 terminale ø 80 0,10 0,40
Perdita di carico totale 1,90 + 3,80 = 5,7 mm H
2
O
Con questa perdita di carico totale occorre togliere il diaframma aspirazione.
TABELLA 1
Accessori ø 80 Perdita di carico (mm H
2O)
Aspirazione Scarico Uscita tetto
Curva a 90° MF 0,30 0,50 –
Curva a 45° MF 0,20 0,40 –
Prolunga L. 1000 (orizzontale) 0,20 0,40 –
Prolunga L. 1000 (verticale) 0,30 0,30 –
Terminale di scarico – 0,40 –
Terminale di aspirazione 0,10 – –
Collettore 0,30 – –
Terminale uscita tetto L. 1390 – – 0,60
Tee recupero condensa – 1,10 –
LEGENDA
1 Flangia cieca
2 Flangia di scarico
3Vite
4 Guarnizione spugna ø 125/95
5 Collare aspirazione
6 Diaframma aspirazione
7 Guarnizione spugna ø 100/78
Settori del diaframma da togliere Perdita di carico totale
mm H2OPa
1 0 ÷ 1 0 ÷ 9,8
3 1 ÷ 2 9,8 ÷ 19,6
4 2 ÷ 3 19,6 ÷ 29,4
6 3 ÷ 4 29,4 ÷ 39,2
Togliere il diaframma 4 ÷ 6 39,2 ÷ 58,8
