сбора твердых материалов (сажи) и
возможных конденсатов высотой не менее
500 мм. Доступ к данной камере должен
быть гарантирован через открывающееся
отверстие с металической
воздухонепроницаемой дверцей;
– внутренняя секция должна иметь круглую,
квадратную или прямоугольную форму. В
последних двух случаях углы должны быть
закруглены под углом не менее 20 мм.
Разрешены также гидравлически
эквивалентные сечения;
– выступающая часть дымохода должна
быть выведена в соблюдении
минимальных высот, указанных на
Чертеже 4. Вывод должен быть вне так
называемой зоны отражения для
избежания проблем при растворении в
атмосфере продуктов сгорания.
– на трубу нельзя устанавливать
механические средства вытяжки;
– в трубах, проходящих через жилые
помещения или прислоненных к таковым,
должна быть устранена возможность
сверхдавления.
2.5.1 РАЗМЕРЫ ДЫМОХОДА
Правильный выбор размера дымохода
является основным условием хорошего
функционирования котла. Для расчета
полезного сечения дымохода необходимо
обратиться к норме UNI 9615 декабря 1990 г.
Основными факторами, которые нужно иметь
в виду для расчетов сечения, являются
теплоотдача, тип топлива, процентный состав
CO2, максимальный выброс дыма при
номинальной нагрузке, температура дыма,
состояние внутренней поверхности трубы,
влияние на давление тяги параметров
внешней температуры и высоты,
расположения объекта.
Таблица №1 задает особые параметры,
относящиеся к котлам серии “RS Mk.II”.
2.6 КОРПУС КОТЛА
Чугунный корпус поставляется в собранном
виде. В случае возникновения габаритных
сложностей с доставкой корпуса в
помещение, по запросу, его можно получить в
разобранном виде.
Для монтажа рекомендуется придерживаться
следующих инструкций:
– Подготовить элементы, очистив
растворителем гнезда конических
ниппелей.
– Легким нажатием вставить шнур в
желобок, предназначенный для
дымоудержателя (Чертеж 5).
– Приготовить один из двух внутренних
элементов с просверленной накладкой 1/2”,
вставить обработанные льняной олифой
конические ниппеля (Чертеж 5/а).
–
Тем же самым образом приготовить
торцевую часть, приложив один за другим
внутренние элементы.
– Соединить внутренние элементы с
помощью двух соединительных тяг с
140

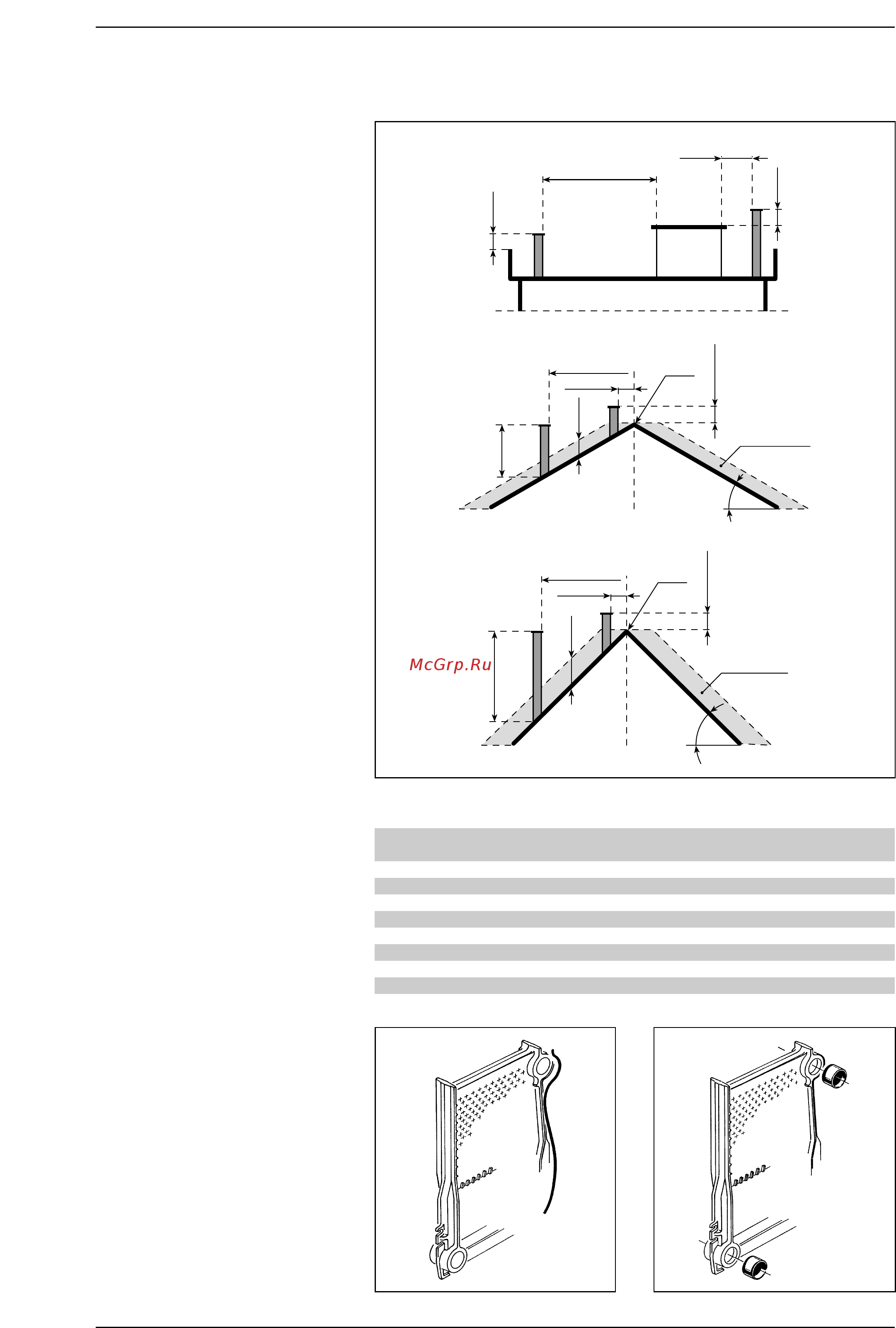

Чертеж 5 Чертеж 5/a
Tetto piano
0,50 m
0,50 m
Volume
tecnico
> 5 m
≤ 5 m
Colmo
> 1,50 m
≤ 1,50 m
Zona di reflusso
1,50 m
2 m min.
0,50 m
oltre il colmo
45°
Tetto a 45°
Colmo
> 1,30 m
≤ 1,30 m
Zona di reflusso
0,80 m
1,20 m min.
0,50 m
oltre il colmo
30°
Tetto a 30 °
Чертеж 4
Таблица №1
Теплоотдача Температура дыма Выброс дыма
кВт °C гр/сек.
RS 129 Mk.II 145,9 154 109,4
RS 151 Mk.II 170,0 170 111,7
RS 172 Mk.II 194,2 173 118,6
RS 194 Mk.II 218,2 153 160,8
RS 215 Mk.II 242,1 160 164,2
RS 237 Mk.II 266,0 143 206,9
RS 258 Mk.II 290,0 148 213,6
RS 279 Mk.II 313,6 154 212,5
Плоская крыша
Технический
объем
Гребень
крыши
Область отражения
Крыша с наклоном в 30°
Крыша с наклоном в 45°
За гребнем
крыши
Гребень
крыши
Область отражения
За гребнем
крыши
