SIME RS 237 MK.II [6/23] Сборка дымохода
![SIME RS 237 MK.II [6/23] Сборка дымохода](/views2/1404467/page6/bg6.png)
соответствующими комплектующими код
6050900 (Чертеж 6), сдавливая
одновременно верхнюю и нижнюю втулку.
Если во время данной процедуры
продвижение элементов не будет
равномерным и параллельным, следует
вставить зубило в блокирующий участок и
с его помощью добиться параллельности
между элементами. Соединение элементов
можно будет считать оконченым, когда их
внешние края соприкоснутся.
– При завершении сбора секции вставить
шнур в желобок и продолжить соединять
оставшиеся элементы до полной
комплектации корпуса котла.
ПРИМЕЧАНИЕ: Перед началом общего
монтажа оборудования чугунный корпус
следует испытать на прочность давлением
7,5 Бар.
2.7 СБОРКА ДЫМОХОДА
Дымоход поставляется четырьмя отдельными
частями, соединяемыми между собой винтами,
которые поставляются в комплекте (Чертеж
7). Сначала с помощью девяти
самонарезающих винтов ТЕ 12Е x 1/2”
присоединяется правая боковая (2) к верхней
панели (1). Та же операция проводится с левой
боковой панелью (3). В заключении нужно
присоединить панель чистки (4). По окончании
сборки следует установить дымоход над
чугунным корпусом и закрепить, используя
поставляемые в наборе четыре винта ТЕ М8 x
30 с фиксирующими пластинами (Чертеж 7/а).
2.8
УСТАНОВКА ВОДНОГО
РАСПРЕДЕЛИТЕЛЯ
Водный кран расположен на коллекторе
обратной трубы, который, в свою очередь,
расположен на правой стороне генератора. В
случае необходимости переноса на левую
сторону, следует убедиться в том, что оба
ряда отверстий распределителя направлены
один на другой, в направлении передней
части котла (Чертеж 8).
2.9 УСТАНОВКА КОЛЛЕКТОРА
ГОРЕЛОК
Для установки коллектора горелок нужно
ввинтить 4 шурупа ТЕ М8 x 16 в нарезные
выступы, находящиеся на двух торцевых
частях корпуса котла (Чертеж 9).
141
ПЕРЕЧЕНЬ
1 Штифт
2 Фланец ø 35/87
3 Двойной конус
4 Тяга
5 Фланец ø 50/87
6 Патрубок
7 Упорная подушка
8 Гайка
9 Гаечный ключ

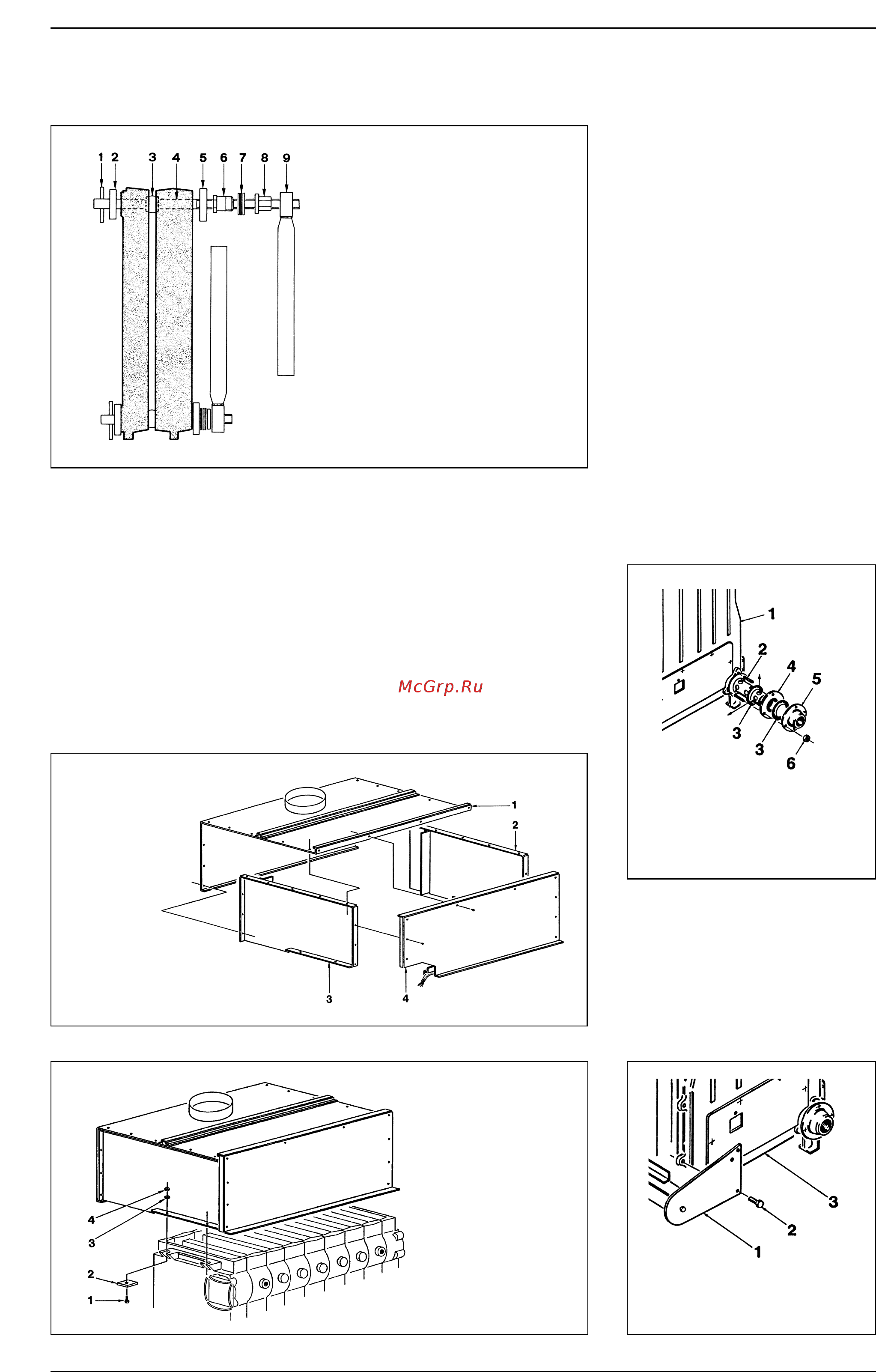

Чертеж 6
ПЕРЕЧЕНЬ
1 Верхняя панель
2 Боковая правая панель
3 Боковая левая панель
4 Панель чистки
Чертеж 7
Чертеж 7/a
ПЕРЕЧЕНЬ
1 Винт ТЕ М8 x 30
2 Фиксирующая
пластина
3 Шайба
ø 8,4
4 Гайка М8
ПЕРЕЧЕНЬ
1 Корпус котла
2 Конусный болт М12 x 60
3 Уплотнение ø 65/95 x 2
4 Труба распредилитель
5 Фланец с шейкой DN50 2”
6 Гайка M12
Чертеж 8
Чертеж 9
ПЕРЕЧЕНЬ
1 Коллектор горелок
2 Шурупы ТЕ М8 x 16
3 Правый торец
