SIME RS 237 MK.II [9/23] Электрическое подключение
![SIME RS 151 MK.II [9/23] Электрическое подключение](/views2/1404467/page9/bg9.png)
144

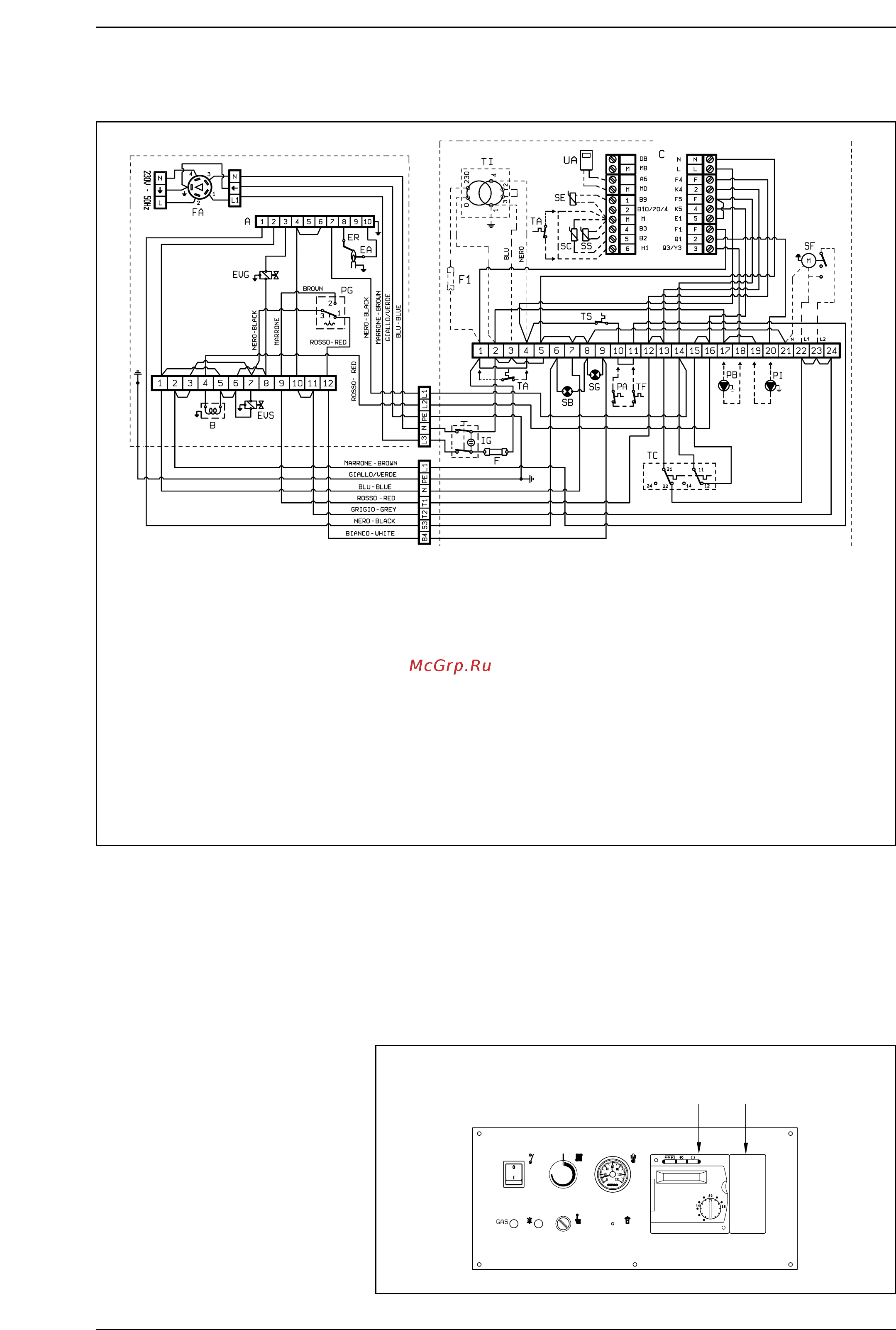

Чертеж 13
сборки все газовые соединения должны
быть испытаны на герметичность, для
этого можно использовать мыльный
раствор или специальные вещества.
Избегайте открытого огня.
2.15 ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
Электропитание подается через
контактные зажимы L и N электросхемы с
точным соблюдением фаз и нейтрали
согласно схеме. В обратном случае цикл
контроля пламени остается не
запущенным, что приводит к
блокированию аппарата.
Питание должно быть осуществлено от
однофазной электросети мощностью 230 В –
50 Гц через общий выключатель с плавким
предохранителем, расстоянием между
контактами не менее 3 мм (Чертеж 13).
ПРИМЕЧАНИЕ: Аппарат должен быть
заземлен. SIME снимает с себя всякую
ответственость за нанесение вреда людям
в следствие отсутствия заземления котла.
Прежде чем начать проведение любой
операции на электропанели, необходимо
отключить электропитание.
2.16 ПОДСТАНЦИЯ RVA 43.222 (ОПЦИЯ)
Всеми функциями котла может управлять
подстанция код 8096303, обеспеченная
зондом внешней температуры (SE) и зондом
иммерсии котла (SC) (Чертеж14). Подстанция
предусматривает добавление серии
последующих соединений под низким
напряжением для подвода зондов
атмосферного состояния (соединения
находятся в упаковке внутри командной
12
Чертеж 14
ПЕРЕЧЕНЬ
1 Пластиковое покрытие
2 Подстанция (опция)
ПЕРЕЧЕНЬ
SB Сигнальная лампа блокировки аппаратуры
PG Реле давления
EVG Основной газовый клапан
F Плавкий предохранитель Т 4А
ER Электрод обнаружения
EA Пусковой электрод
TC Ступенчатый регулирующий термостат
IG Общий выключатель
SG Сигнальная лампа давления газа
TS Предохранительный термостат
A Электронный блок управления и защиты SM 191.1
PA Реле давления воды (не поставляется)
B Катушка
EVS Второй электрогазовый клапан
FA Помехоподавляющий фильтр
TF Термостат дыма (только Польша, Россия)
UA Единица окружающей среды QAA70 (опция)
SE Зонд внешней температуры (опция)
SC Зонд иммерсии котла QAZ21 (опция)
SS Зонд иммерсии бойлера QAZ21 (опция)
PI Насос оборудования (не поставляется)
PB Насос бойлера (не поставляется)
C Соединители подстанции RVA 43.222 (черный-красный-коричневый)
TA Термостат помещения
TI Трансформатор изоляции (только для BELGIO)
F1 Плавкий предохранитель F 800 мА (только BELGIO)
SF Дымовая заслонка (не поставляется)
ПРИМЕЧАНИЕ: Когда не используется подстанция, для установки
термостата помещения ТА следует снять мост с зажимов 1-4. При
подсоединении подстанции RVA 43.222 необходимо снять мосты 12-13 и
15-16. Подсоединяя дымовую заслонку (SF), снять мост с зажимов 22-23.
Подсоединить насосы (PB-PI), как это указано на схеме, только в случае
использования подстанции RVA 43.222.
