2.12 УСТАНОВКА ГАЗОВОГО БЛОКА
Подсоединение газового блока к коллектору
горелок следует производить, как это указано
на Чертеже 12. Газовый блок может быть
установлен как на правую, так и на левую
сторону коллектора.
ВНИМАНИЕ: В случае установки газового
блока на левую сторону коллектора
необходимо снять и повернуть газовый
клапан на 180°, обеспечивая, таким
образом, прямой доступ для регулировки.
2.13 УСТАНОВКА ПУЛЬТА
УПРАВЛЕНИЯ (Чертеж 12/а)
Снять защитное покрытие пульта управления
и расположить защиту электропроводки на
внешней верхней панели, прикрепив ее с
помощью прилагающихся винтов. Установить
защитное покрытие. Продолжить установку
приборной панели, используя
соответствующие винты. Установить
термометр, демонтировав кожух, используя
термометр регулирующего термостата, вводя
его до тех пор, пока не каснется дна кожуха.
ВНИМАНИЕ: Для правильного
отслеживания температуры котла
термопары органов контроля и
безопасности должны быть установлены в
кожухи стороны подсоединения
обратной/подающей труб системы. Если
подсоединения обратной/подающей труб
системы установлены на левой стороне
генератора, для того, чтобы не было
нарушено вышеприведенное правило,
необходимо, чтобы и газовый блок
располагался на той же стороне.
2.14 УСТАНОВКА ЭЛЕКТРОЩИТА
(Чертеж 12/b)
Снять крышку с электрощита и
соответствующими винтами присоединить его
к внутренней поверхности внешней панели.
Подсоединить две вилки к розеткам,
отходящим от пульта управления. Завершить
установку электрощита, подключив газовый
клапан, второй электрогазовый клапан, реле
давления и катушку. Размотать провода
пускового электрода и электрода
обнаружения, выходящих из пульта
управления. Вставить пусковой электрод в
отверстие, расположенное между торцевой и
внутренней частями, со стороны установки
газового блока, присоединяя его двумя
шпильками (Чертеж 12/с). Провести ту же
операцию для подключения электрода
обнаружения, который должен быть
установлен между торцевой и внутренней
частями на противоположной стороне котла.
ПРИМЕЧАНИЕ: Следует обратить особое
внимание на установку двух электродов.
Нельзя повреждать их керамическую
изоляцию, в случае повреждения
электроды нужно будет заменить. После
1
2
3
LEGENDA
1 Коллектор горелок
2 Газовый блок
3 Кожух размещения
термопар

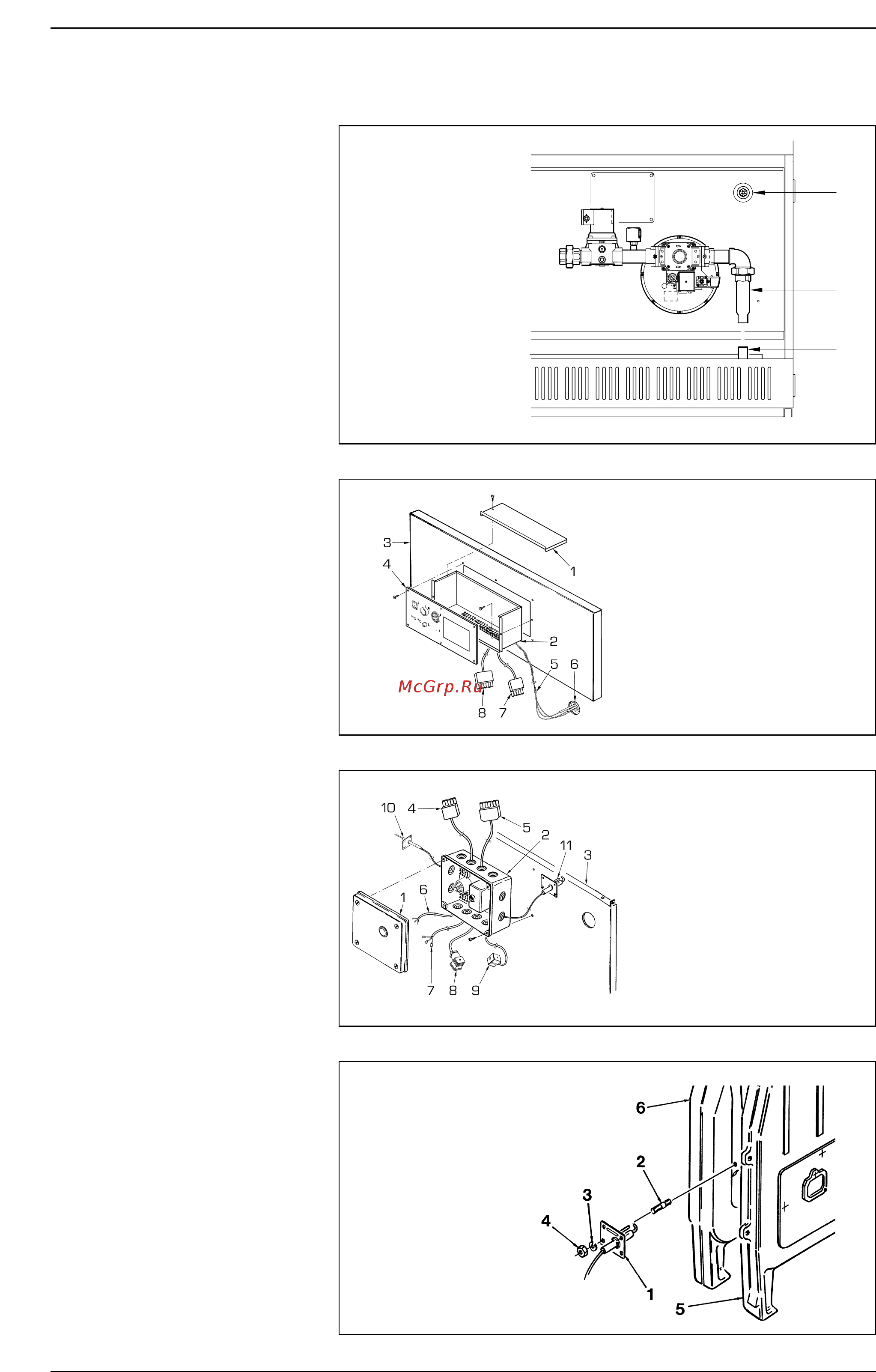

Чертеж 12
ПЕРЕЧЕНЬ
1 Защитное покрытие
2 Защита электропроводки
3 Внешняя верхняя панель
4 Приборная панель
5 Термопара оборудования
6 Кожух
7 Розетка 5 полюсов
8 Розетка 7 полюсов
Чертеж 12/a
ПЕРЕЧЕНЬ
1 Крышка
2 Электрощит
3 Внешняя верхняя поверхность
4 Вилка 5 полюсов
5 Вилка 7 полюсов
6 Провод второго
электрогазового клапана
7 Провод реле давления
8 Провод газового клапана
9 Провод катушки
10 Электрод обнаружения
11 Пусковой электрод
ПЕРЕЧЕНЬ
1 Электрод обнаружения
2 Шпилька М5 x 15
3 Шайба ø 5,3
4 Гайка М5 ОТ
5 Правая торцевая часть
6 Внутренний элемент
с шайбой
Чертеж 12/c
Чертеж 12/b
