![Immergas VICTRIX PRO 55 1I [20/40] Установщик пользователь ремонтник](/views2/1405627/page20/bg14.png)
20
1-27
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬРЕМОНТНИК

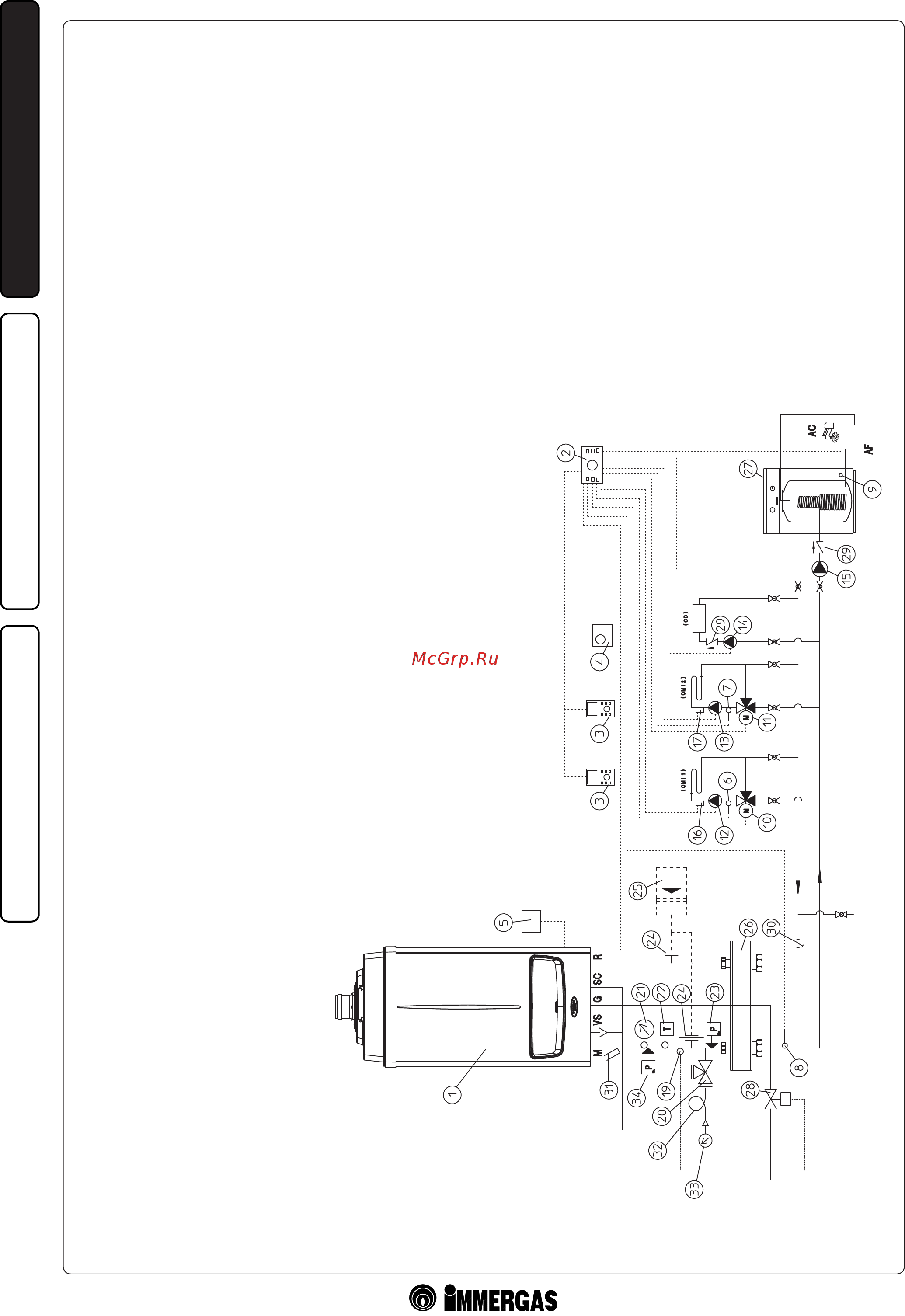

1.28 ПРИМЕРЫ УСТАНОВКИ ОТДЕЛЬНОГО КОТЛА.
Условные обозначения:
1 - Генератор
2 - Каскадный регулятор и зон
3 - Управление зоной
4 - Модулируемый термостат помещения
5 - Внешний зонд
6 - Датчик температуры зоны 1 (CMI-1)
7 - Датчик температуры зоны 2 (CMI-2)
8 - Общий датчик подачи
9 - Температурный датчик водонагревателя
10 - Клапан смесителя зоны 1 (CMI-1)
11 - Клапан смесителя зоны 2 (CMI-2)
12 - Насос системы отопления зоны 1 (CMI-1)
13 - Насос системы отопления зоны 2 (CMI-2)
14 - Насос прямой системы зоны 3 (CD)
15 - Насос питания Водонагревателя
16 - Предохранительный термостат зоны 1 (CMI-1)
17 - Предохранительный термостат зоны 2 (CMI-2)
19 - Шарик запорного вентиля горючего
20 - Кран манометра
21 - Термометр
22 - Термостат ручного восстановления
23 - Реле давления ручного восстановления
24 - Крепление для расширительного бака
25 - Расширительный бак
26 - Коллектор/смеситель
27 - Внешний водонагреватель
28 - Запорный вентиль горючего
29 - Запорный вентиль
30 - Фильтр установки для сбора илистых отложений
31 - Отверстие для термометра
32 - Амортизатор гидравлического удара
33 - Манометр
34 - Реле минимального давления
Зона 1
Зона 2
Зона 3
