Immergas VICTRIX PRO 55 1I [31/40] Условные обозначения 1 точка замера давления на входе
![Immergas VICTRIX PRO 55 1I [31/40] Условные обозначения 1 точка замера давления на входе](/views2/1405627/page31/bg1f.png)
31
3-8
+
+
3
12
1
P1
2
P3
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬРЕМОНТНИК
3.5 ПЕРЕВОД КОТЛА С ОДНОГО ВИДА
ТОПЛИВНОГО ГАЗА НА ДРУГОЙ.
В том случае, если необходимо перенастроить
аппарат на газ отличный от того, который указан
на заводской паспортной табличке, необходимо
запросить специальный комплект со всем необхо-
димым для данной модификации, которая может
быть произведена довольно быстро.
Операция по перенастройке на другой тип газа
должна быть произведена уполномоченной орга-
низацией (например, Авторизованной Сервисной
Службой компании Immergas).
Для перевода с одного топливного газа на другой
необходимо:
- отключить напряжения от агрегата;
- Заменить муфту с трубкой Вентури (дет. 4 илл.
1-25);
- заменить газовое сопло (дет. 3 илл. 1-25);
- подключить напряжение к агрегату;
- настроить максимальную тепловую мощность,
изменяя количество оборотов вентилятора
(параметр N° 25 “Макс. число оборотов вентиля-
тора в режиме отопление”) согласно параг. 3.17;
- настроить минимальную тепловую мощность,
изменяя количество оборотов вентилятора (па-
раметр N° 26 “Мин. число оборотов вентилятора
в режиме отопление”) согласно параг. 3.17;
- подключить функцию трубочиста;
- проверить значение CO
2
по таблице в параг. 3.18,
в частности:
- проверить значение CO
2
в выхлопных газах с
функцией трубочиста при 0%;
- проверить значение CO
2
в выхлопных газах с
функцией трубочиста при 100%;
- выйти из функции трубочиста;
- опломбировать устройство регулирования
газового расхода (при изменении настройки);
- после того как была произведена модификация,
установить клейкую этикетку, входящую в ком-
плект, рядом с заводской паспортной табличкой.
С помощью несмывающегося фломастера на та-
бличке необходимо удалить технические данные
предыдущего типа газа.
Настоящие настройки должны зависеть от вида
используемого газа.
3.6 НЕОБХОДИМЫЕ ПРОВЕРКИ ПОСЛЕ
ПЕРЕХОДА НА ДРУГОЙ ТИПА ГАЗА.
После того как модификация была произведена и
были установлены сопло и трубка Вентури нужно-
го диаметра для типа используемого газа, а также
было произведено тарирование на правильное
количество оборотов, необходимо проверить, что:
- пламя в горелке не слишком высокое, но ста-
бильное (не отходит от горелки);
- отсутствуют утечки газа в системе.
Примечание. Все операции по настройке котла
должны быть произведены уполномоченной орга-
низацией (например, Авторизованной Сервисной
Службой компании Immergas).
3.7 ПРОВЕРКА ПОЛЕЗНОЙ ТЕПЛОВОЙ
МОЩНОСТИ.
На полезную тепловую мощность котла влияет
длина труб всасывания воздуха и дымоудаления.
Мощность незначительно уменьшается при уве-
личении длины труб.
3.8 РЕГУЛИРОВАНИЕ СООТНОШЕНИЯ
ВОЗДУХ-ГАЗ.
Тарирование минимального CO
2
.
Включить котел и запустить функцию трубочиста
на минимальной мощности (0%). Для точного
значения CO
2
в дыме, необходимо, чтобы специ-
алист до конца ввёл заборный зонд в отверстие,
затем проверил, что значение CO
2
соответствует
приведённому в таблице в параг. 3.18, в обратном
случае настроить болт (3 илл. 3-8) (регулятор
смещения). Для увеличения значения CO
2
необ-
ходимо повернуть регулировочный винт (3) по
часовой стрелке, и в обратном направлении, если
необходимо уменьшить значение.
Тарирование максимального CO
2
.
По завершении настройки минимального CO
2
,
включить котёл и подключить функцию тру-
бочиста на максимальной мощности (100%).
Для точного значения CO
2
в дыме, необходимо
чтобы специалист до конца ввёл заборный зонд
в отверстие, затем проверил, что значение CO
2
соответствует приведённому в таблице в параг.
3.18, в обратном случае настроить болт (12 илл.
3-8) (регулятор газовой подачи).
Для увеличения значения CO
2
необходимо повер-
нуть регулировочный винт (12) против часовой
стрелки, и в обратном направлении, если необхо-
димо уменьшить значение.
При каждом изменении настройки на винте (12),
необходимо подождать, пока не стабилизируется
установленное значение (около 30 сек.).
3.9 НАСТРОЙКА МОЩНОСТИ
ОТОПЛЕНИЯ.
Если необходимо изменить мощность отопления,
необходимо откорректировать параметры “P08”
максимальной мощности отопления и “P09” ми-
нимальной мощности отопления.
Чтобы проверить значение настроенной полез-
ной тепловой мощности, сравнить количество
оборотов вентилятора со значением в таблице
(параг. 3.17).
3.10 НАСТРОЙКА МОЩНОСТИ В РЕЖИМЕ
ГВС (ТОЛЬКО ЕСЛИ УСТАНОВЛЕН
ВНЕШНИЙ ДОПОЛНИТЕЛЬНЫЙ
ВОДОНАГРЕВАТЕЛЬ).
Если необходимо изменить мощность ГВС, необ-
ходимо откорректировать параметры “P20” мак-
симальной мощности ГВС и “P21” минимальной
мощности ГВС.
Чтобы проверить значение настроенной полез-
ной тепловой мощности, сравнить количество
оборотов вентилятора со значением в таблице
(параг. 3.17).
3.11 ФУНКЦИЯ“ТРУБОЧИСТА”.
Эта функция позволяет технику проверить
параметры горения. Функция котла "трубочист"
может быть отрегулирована на мощность от 0%
и до 100%.
Чтобы подключить функцию, нажать и держать
нажатой кнопку “A”
Настройка мощности выполняется с помощью
кнопок + и - для настройки ГВС на интервалы 0
и 100%, а с помощью кнопок + и - для настройки
отопления при каждом нажатии процентное из-
менение равняется 1%.
При данном режиме работы невозможно осуще-
ствить никакие настройки и остаётся включенным
только предохранительный термостат температу-
ры и ограничивающий термостат. По завершении
настроек, отключить функцию, нажимая, и держа
нажатой кнопку "А".
При подключении функции без запроса, необходи-
мо чтобы прошло около 30’’ до достижения уста-
новленной мощности. При подключении функции
во время активного запроса, должно пройти около
3 минут, до достижения установленной мощности.
3-7

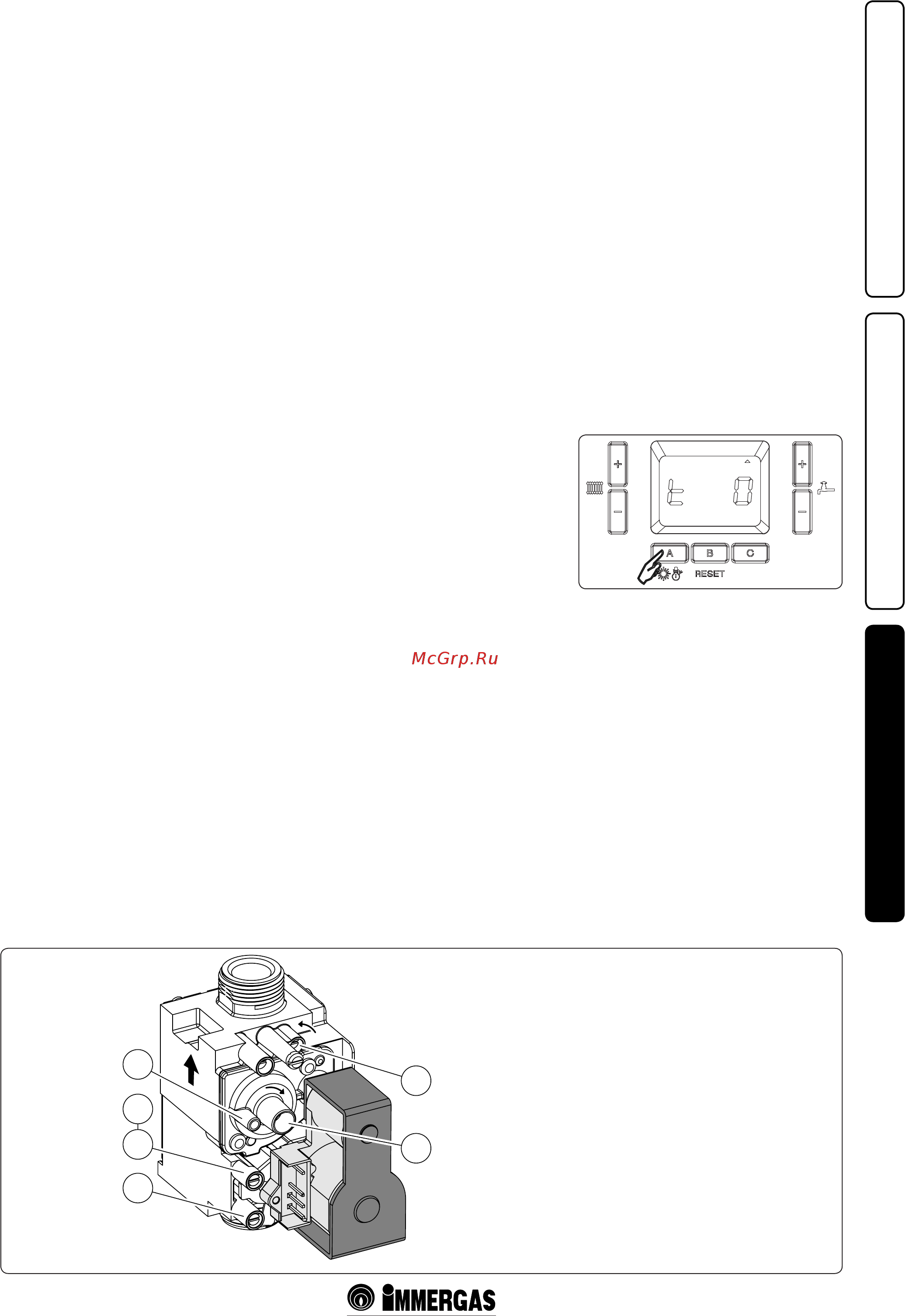

Условные обозначения:
1 - Точка замера давления на входе
газового клапана
2 - Точка замера давления на выходе
газового клапана
3 - Болт регулирования Смещения
12 - Регулятор расхода газа на выходе
Газовый клапан 848
