22
2-1
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬРЕМОНТНИК

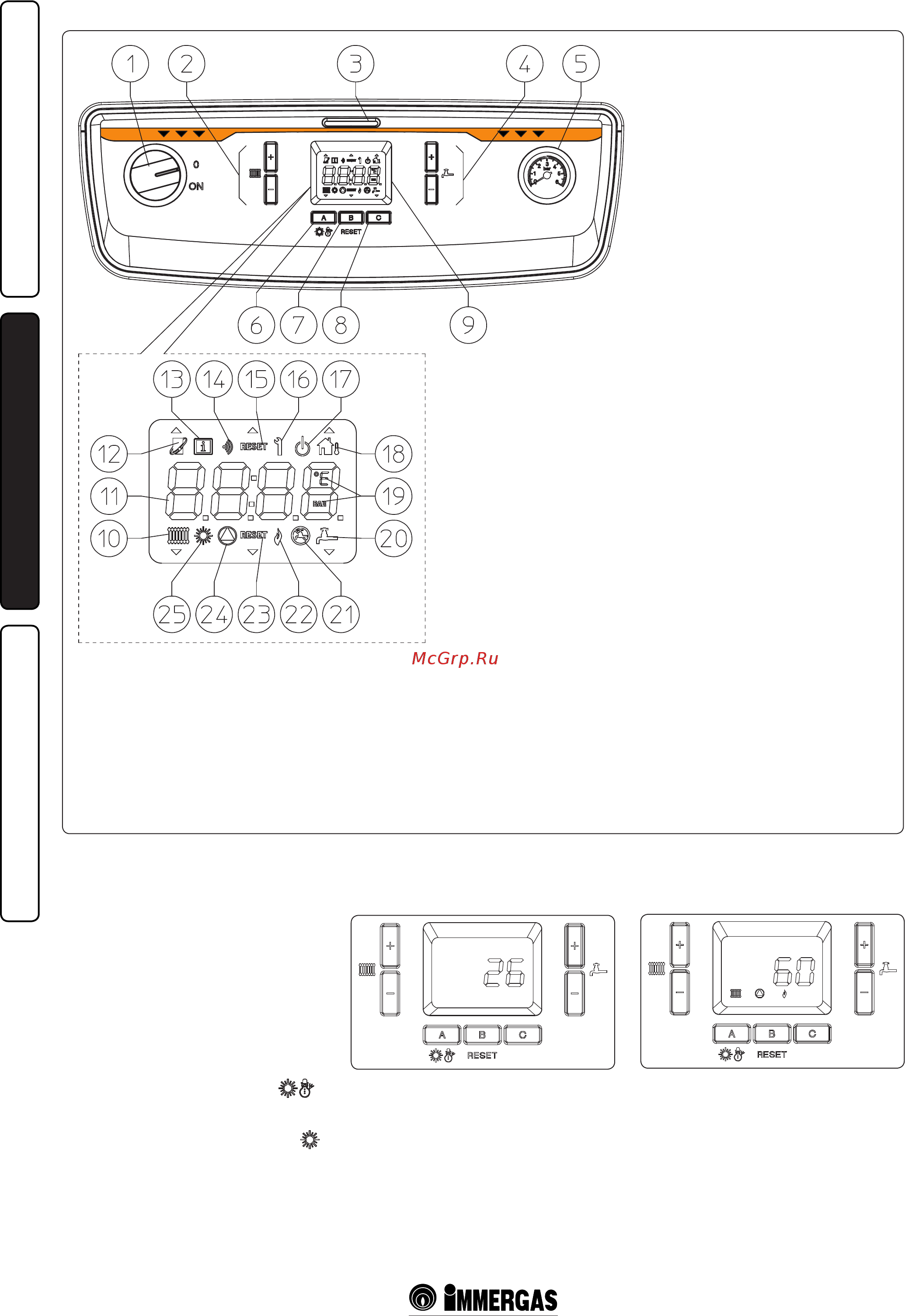

2.4 ПАНЕЛЬ УПРАВЛЕНИЯ.
Условные обозначения:
1 - Главный выключатель
2 - Кнопки настройки температуры отопления
3 - Раздвижная дверца
4 - Кнопки для настройки температуры ГВС (факультативно)
5 - Манометр котла
6 - Кнопка переключения режима лето / зима (A)
7 - Кнопка сброса, информации, подтверждения параметров (B)
8 - Многофункциональна кнопка: предыстория неполадок, отключение
ГВС (C)
9 - Мультифункциональный дисплей
10 - Работа активного этапа отопления
11 - Индикатор температур, инфо котла и коды ошибок
12 - Не используется
13 - Отображение параметров и информации о котле
14 - Не используется
15 - Не используется
16 - Идёт настройка параметров
17 - Котел в режиме стэндбай
18 - Подключен внешний датчик (факультативно)
19 - единица измерения
20 - Работа активного этапа производство ГВС (факультативно)
21 - Отключение ГВС
22 - Знак наличия пламени
23 - Наличие сбрасываемых неполадок
24 - Циркуляционный насос в работе
25 - Летний режим
2.5 ЭКСПЛУАТАЦИЯ КОТЛА.
Перед включением, убедиться, что система
наполняется водой, для этого проверить,
что стрелка манометра (5) указывает значе-
ние, на основании которого установка была
разработана и рассчитана и в любом случае
не ниже 0,5 бар.
- Откройте вентиль подачи газа на входе
котла.
- Повернуть главный выключатель, после
чего котёл выполнит автоматическую
диагностику и перейдёт на этап, предше-
ствующий выключению.
•Кнопкарабочегорежима“A” ( ):
когда котёл включен, нажимая несколько
раз на кнопку (A) меняется режим работы
и переключается с летнего режима ( )
(только подготовка ГВС, если установлен
дополнительный комплект) на зимний
(отопление помещения и подготовка ГВС).
Когда котёл находится под напряжением, но
не в работе, дисплей показывает температуру,
измеренную датчиком подачи.
2-2
При поступлении запроса, котёл включается
и выводятся значки с указанием температу-
ры, считанной датчиком подачи.
2-3
