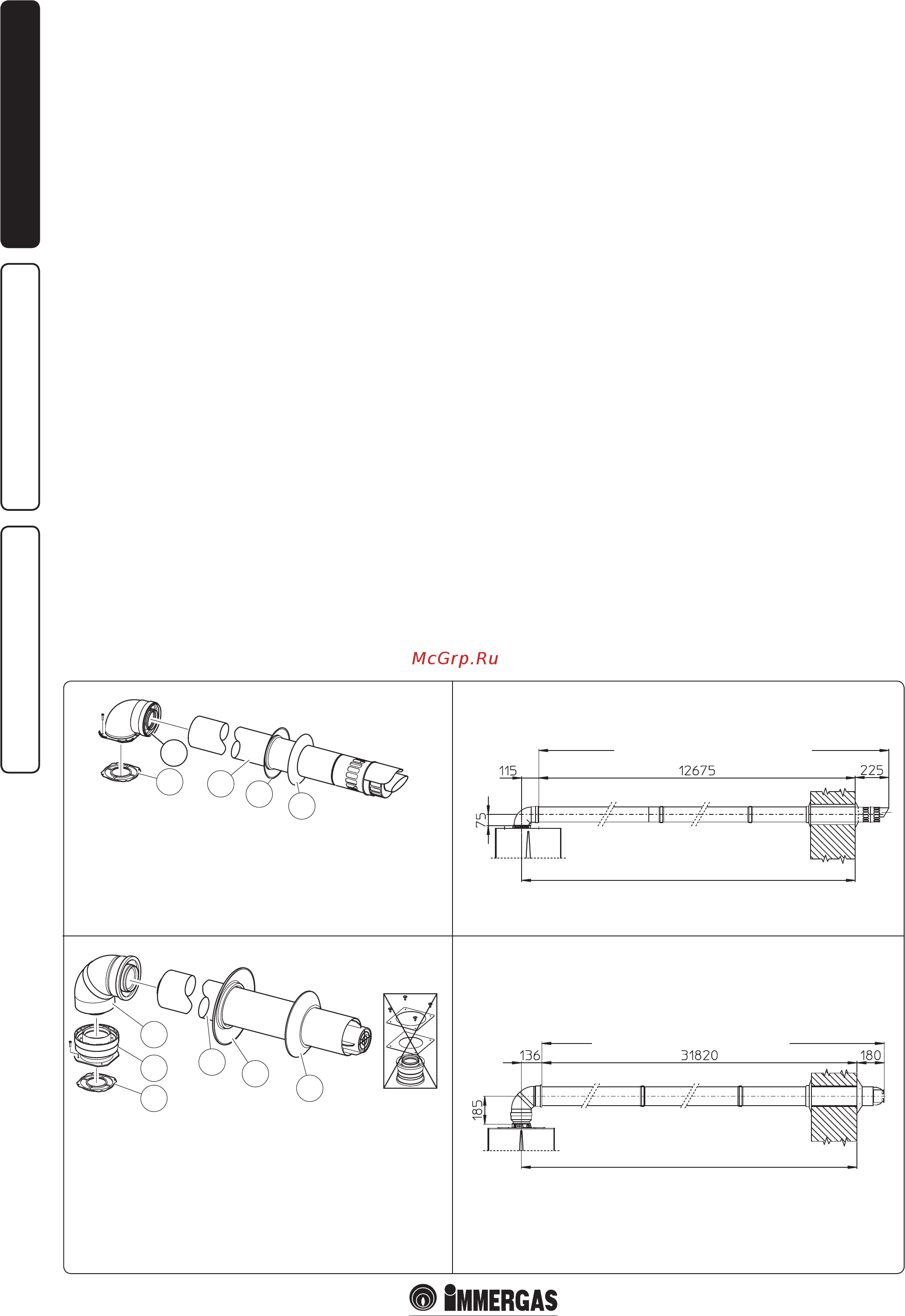

Илл. 1-13 Илл. 1-14

В комплект входят:

N° 1 - Уплотнитель (1)

N° 1 - Концентрический изгиб Ø60/100 (2)

N° 1 - Концентрический выход всас./дымоудаления Ø60/100 (3)

N° 1 - Внутренняя белая шайба (4)

N° 1 - Внутренняя серая шайба (5)

Илл. 1-15

Илл. 1-16

В комплект переходника входят:

N° 1 - Уплотнитель (1)

N° 1 - Переходник

Ø80/125 (2)

1.10 УСТАНОВКА

КОНЦЕНТРИЧЕСКОГО

ГОРИЗОНТАЛЬНОГО

КОМПЛЕКТА

Конфигурация типа С с герметичной каме-

рой и с форсированной вытяжкой.

Горизонтальные комплекты всасывания/

дымоудаления Ø60/100. Установка комплек-

та (Илл. 1-13) установить изгиб с фланцем (2)

на центральном отверстии бойлера, вставляя

сальник (1) (который не нуждается в сма-

зывании) и устанавливая его круглыми вы-

емками вниз, присоединяя к фланцу бойле-

ра, и завинтить болтами, входящими в ком-

плект . Подсоединить концентрический вы-

ход Ø60/100 (3) с гладкой стороны (“папа”), в

горловину (“мама”) (2) до установки в фальц,

проверяя, что подсоединили соответствую-

щую шайбу, таким образом, достигается со-

единение элементов, входящих в состав ком-

плекта, и необходимое уплотнение.

• Удлинители для горизонтального комплек-

та Ø60/100 (Илл. 1-14). Комплект этой кон-

фигурации быть удлинен до максимального

значения 12,9 м, включая решётчатый выход

и не учитывая концентрический выходной

изгиб. Данная конфигурация соответству-

ет коэффициенту сопротивления равному

100. В этих случаях необходимо подать за-

прос на соответствующие насадки

Горизонтальные комплекты всасывания/

дымоудаления Ø80/125. Установка ком-

плекта (Илл. 1-15) для установки комплек-

та Ø80/125 необходимо воспользоваться пе-

реходником с фланцами для возможности

установить дымоотводную систему Ø80/125.

Установить переходник с фланцами (2) на

центральное отверстие бойлера, проложив

сальник (1) (не нуждающийся в смазке) кру-

глыми выемками вниз, присоединяя к фланцу

бойлера, и завинтить шестигранными болта-

ми, входящими в комплект. Подсоединить ко-

лено (3) с гладкой стороны (“папа”), устанав-

ливая до упора в адаптер (1). Подсоединить

концентрический выход Ø80/125 (5) с гладкой

стороны (“папа”), в горловину (“мама”) (4) (с

сальником с кромкой)до установки в фальц,

проверяя, что подсоединили соответствую-

щую внутреннюю (6) и внешнюю (7) шайбу,

таким образом, достигается соединение эле-

ментов, входящих в состав комплекта, и не-

обходимое уплотнение.

• Удлинители для горизонтального комплек-

та Ø80/125 (Илл. 1-16). Комплект этой кон-

фигурации может быть удлинен до макси-

мального значения 32 м, включая решёт-

чатый выход и не учитывая концентриче-

ский выходной изгиб. При наличии допол-

нительных комплектующих необходимо со-

кратить длину на размер, соответствующий

наибольшему компоненту. В этих случаях

необходимо запрашивать специальные уд-

линители.

• Внешняя решётка. Примечание: для пра-

вильной работы системы необходимо, что-

бы была правильно установлена решётка

вывода, убедившись, что условное обозна-

чение "верх", находящийся на выводе, со-

блюдается при установке.

Комплект Ø80/125 включает:

N° 1 - Концентрический изгиб

Ø80/125 при 87° (3)

N° 1 - Концентрический выход всас./

дымоудаления Ø80/125 (4)

N° 1 - Внутренняя шайба (5)

N° 1 - Внешняя шайба (6)

Оставшиеся компоненты комплекта

не используются.

Maкс. 12900 мм

Maкс. 12790 мм

Maкс. 32000 мм

Maкс. 31956 мм
