6 - RU



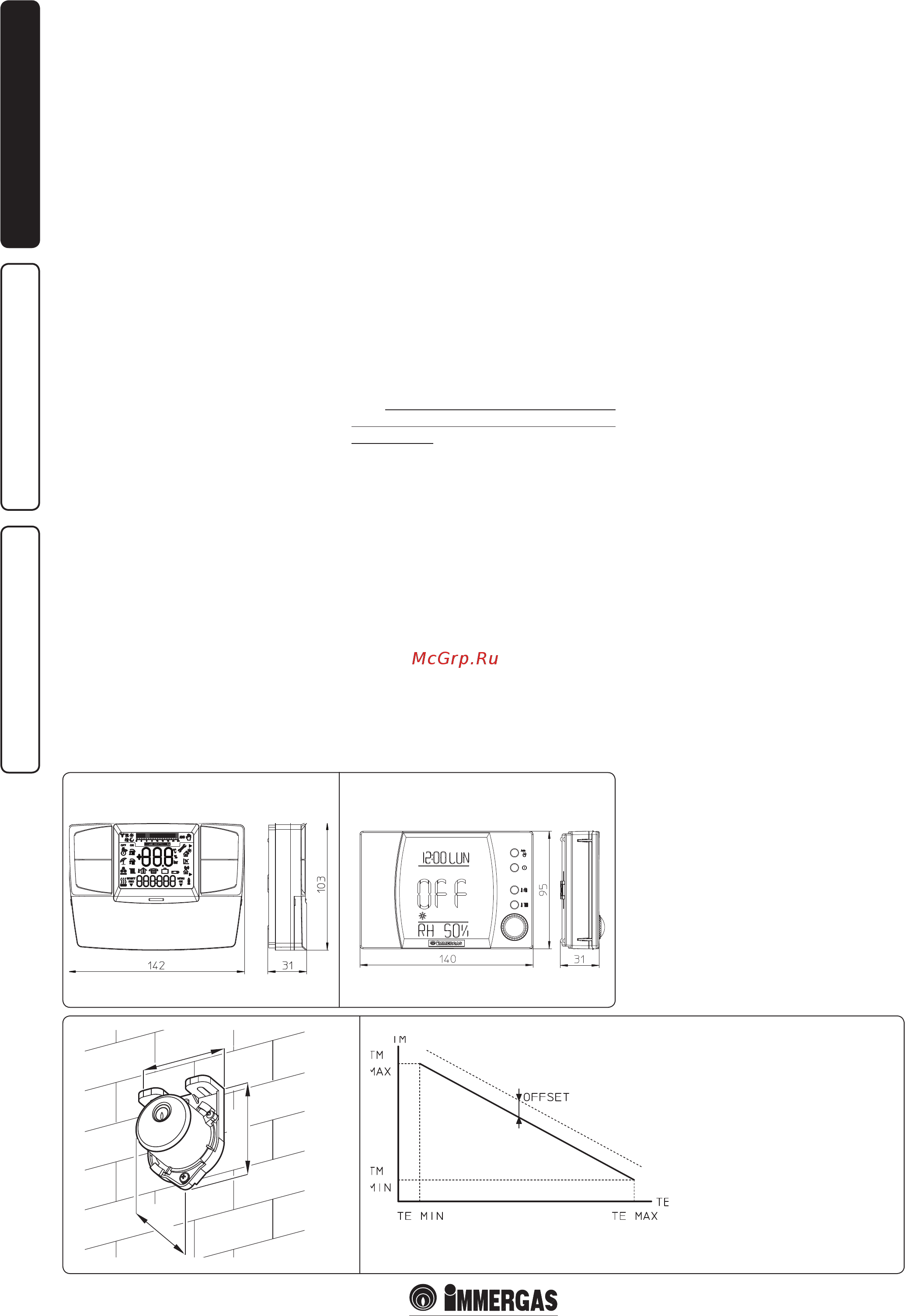

Дистанционное Управление Amico

(CAR

)

Цифровой хронотермостат Вкл/Выкл

Илл. 1-4

Супер Дистанционное управление Amico

(Super CAR)

Илл. 1-5

Илл. 1-6 Илл. 1-7

TM-MAX/MIN = Выбран. диапазон темп. подачи.

TE = Внешняя температура.

ВНЕШНИЙ ПРОБНИК

Считывает температуру подачи в за-

висимости от внешней температуры и

от настроек пользователя температуры

отопления.

1.5  

 

 

Бойлер предусмотрен для подключения хро-

нотермостатов помещения и дистанционно-

го управления, которые доступны в факуль-

тативном комплекте.

Все хронотермостаты Immergas подсоединя-

ются 2 проводами. Прочитать внимательно

инструкцию по установке и эксплуатации,

поставляемую в данном комплекте.

• Цифровой хронотермостат Вкл/Выкл (Илл.

1-4). Хронотермостат позволяет:

- установить 2 значения температуры поме-

щения: дневное (температура - комфорт)

и ночное (пониженная температура);

- устанавливать недельную программу с че-

тырьмя ежедневными включениями и вы-

ключениями;

- выбрать желаемый режим работы среди

различных вариантов:

- ручной режим (с регулируемой темпе-

ратурой).

- автоматический режим (с установлен-

ной программой).

- принудительный автоматический ре-

жим (с временным изменением темпе-

ратуры автоматической программы).

Хронотермостат питается от 2 щелочных

батареек 1,5 В типа LR 6.

• В наличии имеются 2 типа дистанционно-

го управления: “Дистанционное Управле-

ние Amico”

(CAR

) (Илл. 1-4) и “Супер

Дистанционное Управление Amico” (Super

CAR) (Илл. 1-5) оба работают от климати-

ческих хронотермастатов. Хронотермаста-

тические панели позволяют пользователю

кроме вышеуказанных функций, иметь под

контролем, а главное под рукой, всю необ-

ходимую информацию относительно ра-

боты агрегата и термической установки с

возможностью заменить в любой момент

предварительно введённые параметры, не

перемещаясь при этом туда, где был уста-

новлен агрегат. Панель оснащена самокон-

тролем, который отображает на дисплее

все возможные неполадки работы бойлера.

Климатический хронотермостат встроен в

панель дистанционного управления и по-

зволяет регулировать температуру подачи

установки, в зависимости от необходимо-

сти отопления помещения, таким образом,

что бы получить желаемую температуру по-

мещения с высокой точностью, а значит и

с очевидной экономией затрат. Хронтермо-

стат питается непосредственно от бойлера

с помощью тех же 2 проводов, которые слу-

жат для передачи данных между бойлером

и хронотермостатом.

: если установка разделена на зоны с

помощью специального комплекта CAR

Супер CAR, должен быть использован без

функции климатического терморегулиро-

вания, то есть, работая в режиме Вкл/Выкл.

  CAR

, Super

CAR   / (-

). Нижеописанные операции должны бать

произведены, после отключения напряжения

от агрегата. Хронотермостат помещения

Вкл/Выкл подключается к клеммам 40 и 41,

удаляя перемычку X40 (Илл. 3-2). Убедить-

ся, что контакт термостата Вкл/Выкл «сухо-

го» типа, то есть не зависит от напряжения

сети, в противном случае получит ущерб

электронный блок регулирования. CAR

или Super CAR должно быть подключено с

помощью клемм IN+ и IN- к клеммам 42 и 43

на электронной плате (бойлера), удаляя при

этом перемычку X40 на электронном блоке

(в бойлере придерживаясь фаз, (Илл. 3-2).

Подключение к неправильной фазе, хотя и

не наносит ущерб Дистанционному Управ-

лению, но препятствует его работе. К бойле-

ру можно подключить только одно дистан-

ционное управление.

: в случае использования Дистанци-

онного управления, необходимо предоста-

вить две отдельных линии, согласно действу-

ющим нормативным требованиям, касаю-

щихся электрических установок. Все трубы

бойлера никогда не должны использовать-

ся, как клеммы заземления электропровод-

ки или телефонной линии. Убедиться в этом

перед электрическим подключением бойлера.

   

    . Бой-

лер может непосредственно питать установки

при низкой температуре при помощи пара-

метра “P66” (Параг. 3.8) и устанавливая диа-

пазон регулирования температуры подачи

“P66/A” и “P66/B”. В этом случае необходимо

установить на питание и на бойлер защит-

ное устройство, состоящее из термостата с

предельной температурой 60°C. Термостат

должен быть установлен на трубу подачи

установки на расстоянии не менее 2 метров

от бойлера.

1.6  

 .

На бойлер возможна установка внешнего

зонда (Илл. 1-6), который имеется в наличии

в виде факультативного комплекта. При уста-

новке внешнего датчика ознакомьтесь с вкла-

дышем с инструкциями. Настоящий пробник

подсоединяется непосредственно к бойлеру и

позволяет автоматически уменьшать макси-

мальную температуру подачи водопроводной

воды при повышении внешней температуры,

таким образом, тепло поставляемое установ-

кой зависит от внешней температуры Работа

внешнего зонда не зависит от наличия или

от типа используемого хронотермостата

помещения, и может работать при наличие

хронотермостатов Immergas Соотношение

между температурой подаваемой воды на

установку и внешней температурой, опреде-

ляется параметрами, установленными в

меню “M5” функцией “P66” согласно кри-

вым, указанным на диаграмме (Илл. 1-7).

Электрическое подключение внешнего зонда

должно происходить с помощью клемм 38 и

39 на электрической плате бойлера (Илл. 3-2).
