Инструкция по эксплуатации Страница: 11

Immergas VICTRIX Superior TOP 32 E [11/36] Макс длина 14400 мм

C33

11 - RU

УСТАНОВЩИКПОЛЬЗОВАТЕЛЬРЕМОНТНИК

Илл. 1-18

Илл. 1-20Илл. 1-19

В комплект входят:

N° 1 - Уплотнитель (1)

N° 1 - Концентрический фланец «мама» (2)

N° 1 - Шайба (3)

N° 1 - Алюминиевая черепица (4)

N° 1 - Концентрическая труба всас./дымо-

удаления Ø60/100 (5)

N° 1 - Неподвижный полущит (6)

N° 1 - Подвижный полущит (7)

В комплект переходника входят:

N° 1 - Уплотнитель (1)

N° 1 - Переходник

Ø80/125 (2)

Комплект Ø80/125 включает:

N° 1 - Шайба (3)

N° 1 - Алюминиевая черепица (4)

N° 1 - Неподвижный полущит (5)

N° 1 - Подвижный полущит (6)

N° 1 - Концентрическая труба всас./

дымоудаления Ø80/125 (7)

Оставшиеся компоненты комплек-

та не используются.

1.11 УСТАНОВКА КОНЦЕНТРИЧЕСКОГО

ВЕРТИКАЛЬНОГО КОМПЛЕКТА

Конфигурация типа С с герметичной камерой

и с форсированной вытяжкой.

Вертикальный концентрический комплект вса-

сывания и дымоудаления. Этот вывод позволяет

осуществлять всасывание воздуха и вывод вы-

хлопных газов в вертикальном направлении не-

посредственно на улицу .

Примечание: вертикальный комплект с алюми-

ниевой черепицей позволяет установку на терра-

сы и крыши с максимальным уклоном 45% (25°),

при этом должно быть всегда соблюдено рассто-

яние между верхней крышкой и полущитом (374

мм для Ø60/100 и 260 мм для Ø80/125).

Вертикальный комплект с алюминиевой чере-

пицей Ø60/100.

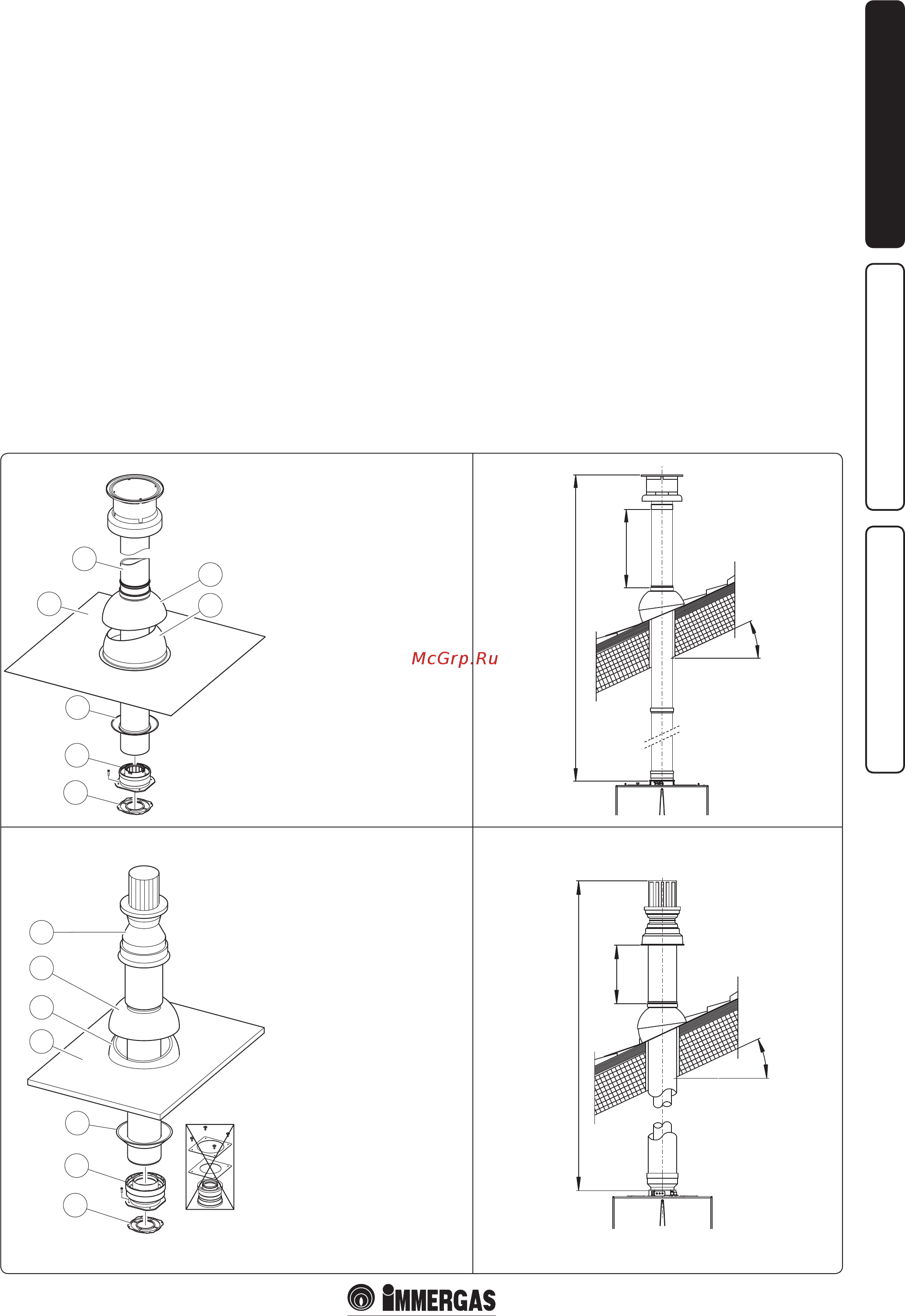

Установка комплекта (Илл. 1-17). установить

концентрический фланец (2) на центральном от-

верстии бойлера, вставляя сальник (1) (кото-

рый не нуждается в смазывании) и устанавли-

вая его круглыми выемками вниз, присоединяя

к фланцу бойлера, и завинтить болтами, входя-

щими в комплект .

Установка искусственной алюминиевой черепи-

цы: заменить на черепице алюминиевую пласти-

ну (4), моделируя её таким образом, чтобы про-

извести отвод для дождевой воды. Установить на

алюминиевой черепице стационарный полущит

(6) и ввести трубу всасывания/дымоудаления (5).

Подсоединить концентрический выход Ø60/100 с

гладкой стороны (“папа”)(5), в горловину (“мама”)

(2) до установки в фальц, проверяя, что подсое-

динили соответствующую шайбу (3), таким обра-

зом, достигается соединение элементов, входящих

в состав комплекта, и необходимое уплотнение.

• Удлинители для вертикального комплекта

Ø60/100 (Илл. 1-18). Вертикальный комплект

данной конфигурации быть удлинен домакси-

мального значения 14,4 м вертикального и пря-

молинейного, включая вывод . Данная конфигу-

рация соответствует коэффициенту сопротив-

ления равному 100. В этих случаях необходимо

подать запрос на соответствующие насадки.

Вертикальный комплект с алюминиевой чере-

пицей Ø80/125.

Установка комплекта (Илл. 1-19): для установ-

ки комплекта Ø80/125 необходимо воспользо-

ваться переходником с фланцами для возможно-

сти установить дымоотводную систему Ø80/125.

Установить переходник с фланцами (2) на цен-

тральное отверстие бойлера, проложив сальник

(1) (не нуждающийся в смазке) круглыми выемка-

ми вниз, присоединяя к фланцу бойлера, и завин-

тить болтами, входящими в комплект. Установ-

ка искусственной алюминиевой черепицы: заме-

нить на черепице алюминиевую пластину (4), мо-

делируя её таким образом, чтобы произвести от-

вод для дождевой воды. Установить на алюмини-

евой черепице стационарный полущит (5) и вве-

сти трубу всасывания/дымоудаления (7). Подсо-

единить концентрический выход Ø80/125 с глад-

кой стороной (“папа”) в горловину переходни-

ка (“мама”) (1) (с уплотнителями с кромкой) до

установки в фальц, проверяя, что подсоединили

шайбу (3), таким образом, достигается соедине-

ние элементов, входящих в состав комплекта, и

необходимое уплотнение.

• Удлинители для вертикального комплекта

Ø80/125 (Илл. 1-20). Комплект данной конфи-

гурации быть удлинен домаксимального значе-

ния 32 м , включая вывод . При наличии допол-

нительных комплектующих необходимо сокра-

тить длину на размер, соответствующий наи-

большему компоненту. В этих случаях необхо-

димо запрашивать специальные удлинители.

Илл. 1-17

МАКС. ДЛИНА 14400 мм

260 мм

макс. 45%

МАКС. ДЛИНА 32000 мм

макс.

45%

374 мм
