Акустические системы
Подключение акустической
системы
Существует несколько различных способов
подключения акустической системы к усилителю
SA10/SA20. В следующем разделе приведено
описание наиболее распространенных
конфигураций подключения колонок и усилителя.

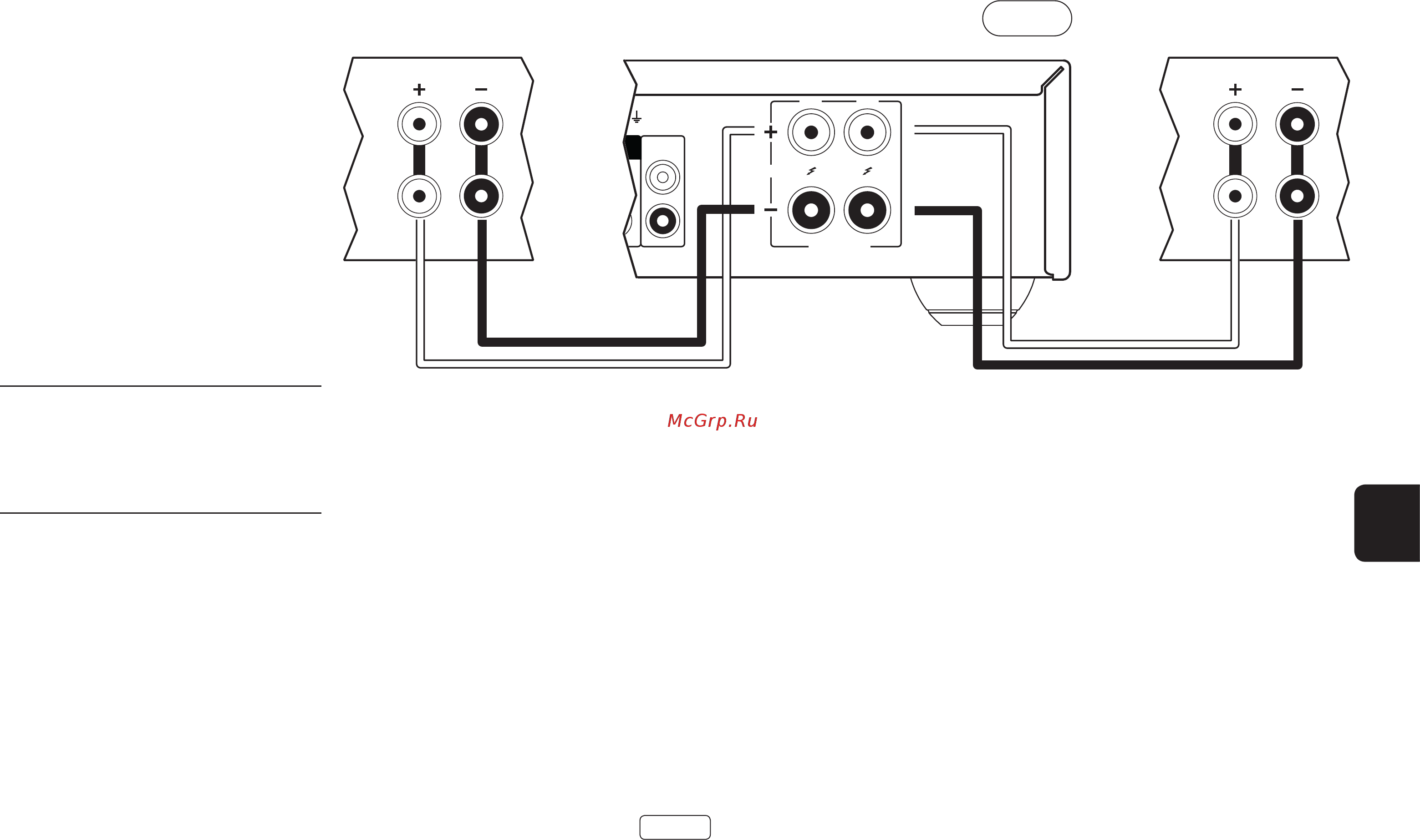

Однопроводное подключение
Если у каждой из колонок более одной пары клемм,
используйте клеммы с маркировкой LF (НЧ) или
Низкие частоты.
Подключите красный положительный разъем
усилителя с символом R+ к положительной клемме
правой колонки. Таким же образом подключите
черный отрицательный разъем усилителя с
символом R- к отрицательной клемме правой
колонки. Повторите процесс для левой колонки,
руководствуясь соответствующими маркировками
L+ и L- на усилителе.
ВНИМАНИЕ! Если используемые колонки
поддерживают двухпроводное подключение,
низкочастотные клеммы (LF) будут соединены
с высокочастотными клеммами (HF) с помощью
перемычки из проводящего металла — НЕ
СНИМАЙТЕ эту перемычку при однопроводном
подключении.
POWER INLET
110-120V/220-240V ~ 50/60Hz
SUPPLY
VOLTAGE
SWITCH POSITIONS
115 = 110 - 120V ~
230 = 220 - 240V ~
RS232NET USB
5V 100mA
SAT
CD
BD
R
L
AV PVR STB
PRE
OUT
4-16 OHMS
R
L
CLASS 2 WIRING
DIGITAL IN
ANALOGUE IN
PHONO
(MM)
HF
LF
HF
LF
R L
SA10
Дополнительная информация о подключении колонок
Не подключайте ничего к усилителю, когда он включен. Перед подключением колонок рекомендуется
полностью отключить усилитель от сети.
Внимательно проверьте все соединения перед первым включением усилителя после подключения к нему
колонок. Убедитесь, что оголенные провода или кабели не касаются друг друга или корпуса усилителя
(это может привести к короткому замыканию) и подключение выполнено с соблюдением полюсности. Не
забудьте проверить подключения как усилителя, так и колонок.
После выполнения всех подключений включите усилитель, выберите источник сигнала и постепенно
увеличьте громкость до нужного уровня.
Если вы не знаете, как правильно подключить акустическую систему, обратитесь за помощью к местному
дилеру Arcam.
