Двойное усиление
Двойное усиление является разделением усиления
низкочастотных и высокочастотных сигналов между
двумя усилителями.
Двойное усиление требует использования
двух усилителей на канал. Обычно SA10/SA20
используется для усиления сигнала высокочастотных
динамиков, а второй усилитель (например, Arcam
P429) — для динамика низких частот (басов).

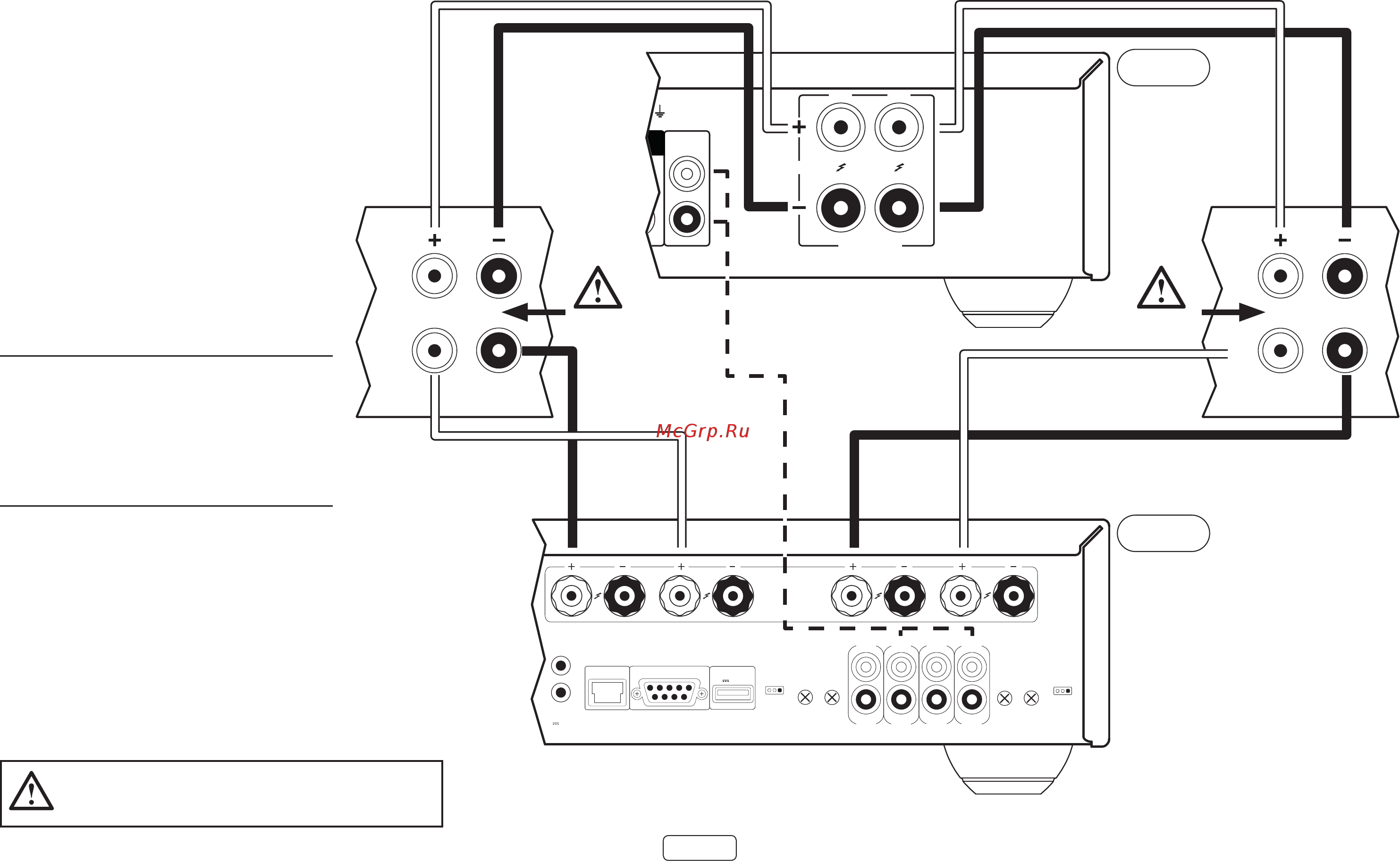

Подключите SA10/SA20 к колонкам, используя
инструкции для однопроводного подключения,
однако обратите внимание, что SA10/SA20
необходимо подключить к клеммам колонок с
маркировкой HF (ВЧ) или Высокие частоты. Затем
подключите усилитель мощности P429 к терминам LF
(НЧ) или Низкие частоты, как показано на рисунке.
Для подключения выходов предусилителя SA10/SA20
к входам усилителя мощности второго усилителя
также необходимо два соединительных аудиокабеля.
ВНИМАНИЕ! Металлическая перемычка,
соединяющая на колонках низкочастотные
клеммы (LF) с высокочастотными (HF), при
таком подключении ДОЛЖНА БЫТЬ СНЯТА.
Невыполнение данного требования может
привести к повреждению обоих усилителей.
Гарантийное обслуживание на подобные
повреждения не распространяется.
POWER INLET
110-120V/220-240V ~ 50/60Hz
SUPPLY
VOLTAGE
SWITCH POSITIONS
115 = 110 - 120V ~
230 = 220 - 240V ~
RS232NET USB
5V 100mA
SAT
CD
BD
R
L
AV PVR STB
PRE
OUT
4-16 OHMS
R
L
CLASS 2 WIRING
DIGITAL IN
ANALOGUE IN
PHONO
(MM)
HF
LF
HF
LF
R L
SA10
TRIGGER
IN
12V 100mA
TRIGGER
OUT
3/4 MODE
ST/DM/BR
NET RS232
TRIM
2 1
TRIM
4 3
1/2 MODE
ST/DM/BR
IN4
OUT4
IN3
OUT3
IN2
OUT2
IN1
OUT1
5V 100mA
USB
CH4
CH3
CH2
CH1
P429
Снимите металлическую
перемычку
Снимите металлическую
перемычку
В этом примере P429 настроен в режиме моста.
Подробнее о различных режимах конфигурации см. в
руководстве пользователя P429.
