RU-6

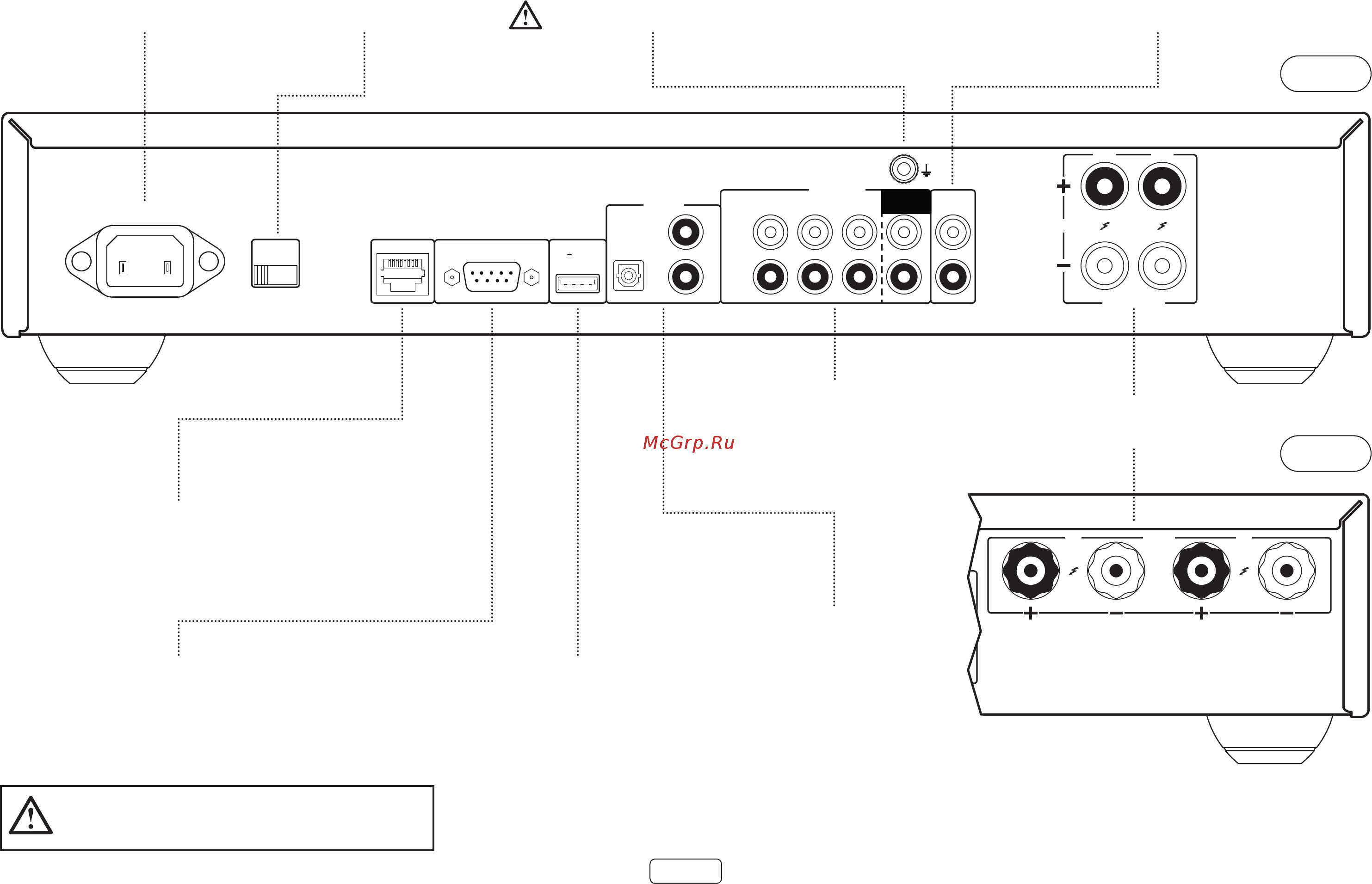

Элементы управления и разъемы на задней панели
POWER INLET
110-120V/220-240V ~ 50/60Hz
SUPPLY
VOLTAGE
SWITCH POSITIONS
115 = 110 - 120V ~
230 = 220 - 240V ~
RS232NET USB
5V 100mA
SAT
AV
BD
R
L
CD PVR STB
PRE
OUT
PHONO
(MM)
4-16 OHMS
R
L
CLASS 2 WIRING
DIGITAL IN
ANALOGUE IN
ВХОД ПИТАНИЯ
Используется для
подключения кабеля
электропитания.
USB
Разъем для кабеля USB используется
только для обновления программного
обеспечения.
См. «Разъем USB» на стр. RU-7.
ПЕРЕКЛЮЧАТЕЛЬ
НАПРЯЖЕНИЯ
Убедитесь, что выбранное
напряжение соответствует
напряжению электросети.
ВЫХОД ПРЕДУСИЛИТЕЛЯ
Разъем выступает в качестве выхода
предусилителя при использовании в
системе с двойным усилением.
См. «Выход предусилителя» на стр. RU-8.
КЛЕММА ЗАЗЕМЛЕНИЯ ПРОИГРЫВАТЕЛЯ
При необходимости используйте эту клемму для подключения
заземляющего провода проигрывателя.
Обратите внимание, что данная клемма не должна
использоваться в качестве клеммы для заземления.
ЦИФРОВЫЕ АУДИОВХОДЫ
Оптический и коаксиальные
цифровые входы.
См. «Цифровые аудиовходы» на
стр. RU-8.
АНАЛОГОВЫЕ АУДИОВХОДЫ
Аудиовход для звукоснимателя (MM) и
линейные аудиовходы.
См. «Вход звукоснимателя» на стр. RU-8 и
«Аналоговые аудиовходы» на стр. RU-8.
СЕТЕВОЙ РАЗЪЕМ
Подключите разъем к гнезду сетевого
маршрутизатора с помощью кабеля Ethernet.
См. «Подключение к сети» на стр. RU-7.
RS232
Используется для подключения устройства
к домашней системе автоматизации или
компьютеру других производителей для
дистанционного управления.
См. «Разъем RS232» на стр. RU-7.
КЛЕММЫ ДЛЯ КОЛОНОК
См. «Акустические системы» на
стр. RU-9.
SA10
SA20
POWER INLET
110-120V/220-240V ~ 50/60Hz
XXkW MAX
SUPPLY
VOLTAGE
SWITCH POSITIONS
115 = 110 - 120V ~
230 = 220 - 240V ~
RS232NET USB
5V 100mA
SAT
AV
BD
R
L
CD PVR STB
PRE
OUT
4-16 OHMS
CLASS 2
WIRING
R
L
DIGITAL IN
ANALOGUE IN
PHONO
(MM)
Перед подключением усилителя SA10/SA20 ознакомьтесь
с разделами «Установка устройства», «Электропитание» и
«Соединительные кабели» на стр. RU-4!
