Instalace - pro instalačního technika
5.4 Orientační hodnoty pro výběr topné rohože
Příkon na plochu v W/m²
Přímé podlahové vytápění 100-160
Akumulační podlahové vytápění 100-180
Vytápění okrajových zón 200

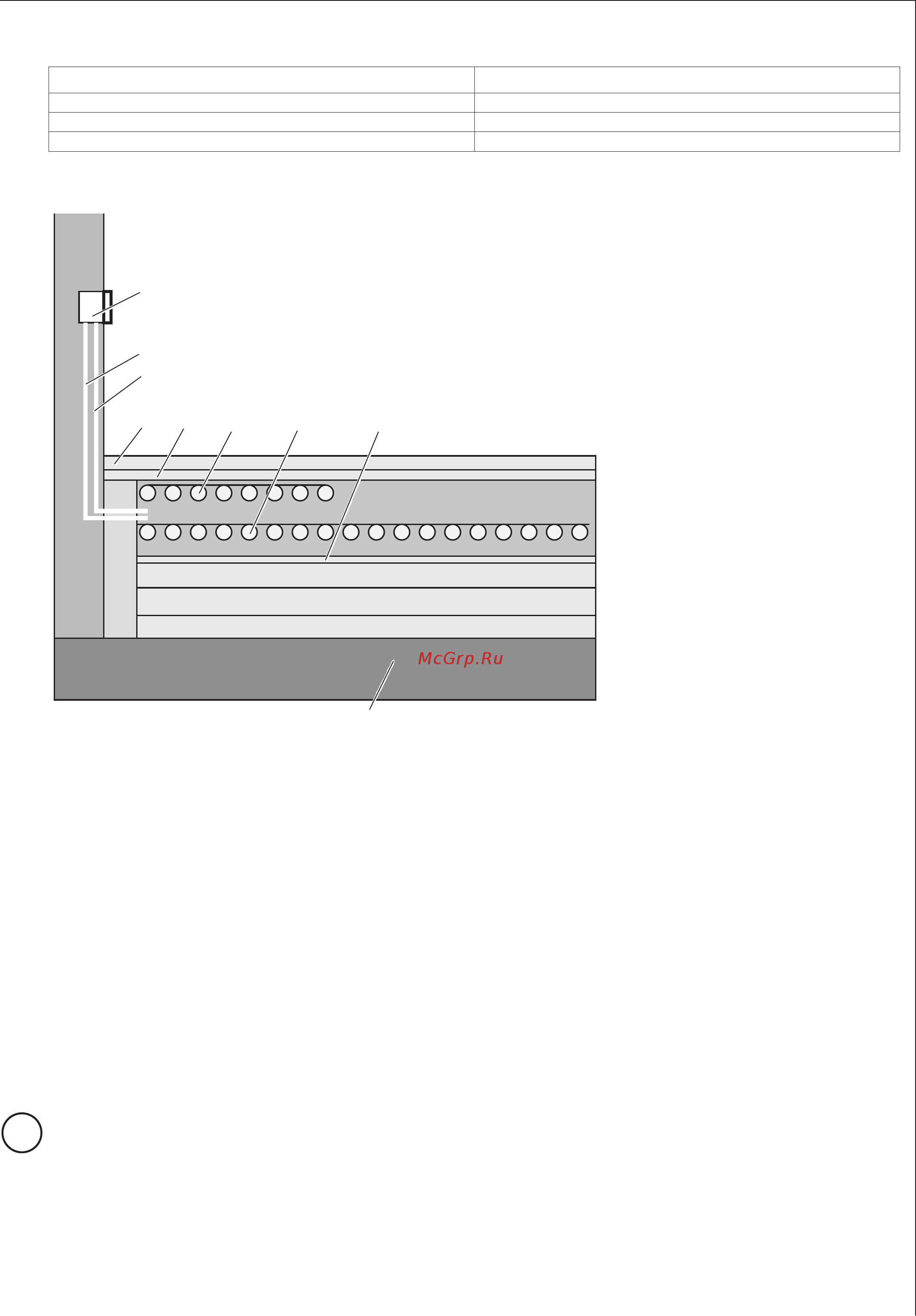

5.5 Montáž jako akumulační podlahové vytápění s vytápěním okrajových zón
26_07_29_0093
1
2
3
4 5 6 7 8
11
9
10
12
13
14
1 Elektronický regulátor teploty v místnosti
2 Ochranná trubka s jímkou na čidlo zbytkového tepla
3 Ochranná trubka s jímkou na omezovač teploty
4 Podlahová krytina
5 Lepidlo na podlahu
6 Topné rohože na vytápění okrajových zón
7 Topné rohože (hloubka vestavby v dolní třetině vrstvy potěru)
8 Ochrana proti vlhkosti: 0,2 (0,5) mm PE nebo živičná lepenka 250 g
9 Cementový potěr (8-14 cm podle akumulačního potenciálu obvodových zdí prostoru a doby výhřevu. Průměrná
hodnota asi 9-10 cm při době výhřevu 8 + 2 hodiny)
10 Okrajová izolační páska
11 Horní izolační vrstva, například izolace z minerálního vlákna
12 Dolní izolační vrstva, například pěnová hmota PS 20
13 Ochrana proti vlhkosti (pouze jde-li o první nadzemní vrstvu), 0,5 mm PE nebo živičná lepenka 500 g
14 Surový beton nebo země
» Položte topné rohože určené do okrajových zón před venkovní okna nebo dveře cca 20 mm pod povrch potěru do
vzdálenosti max. 1 m prostorové hloubky.
!
Příkon na plochu nesmí překročit 250 W/m
2
.
