ACV Prestige 120 MCBA-5 [11/52] Электрические соединения

664Y3900.С

РУССКИЙFRANCAISNEDERLANDSESPANOLITALIANODEUTSCH

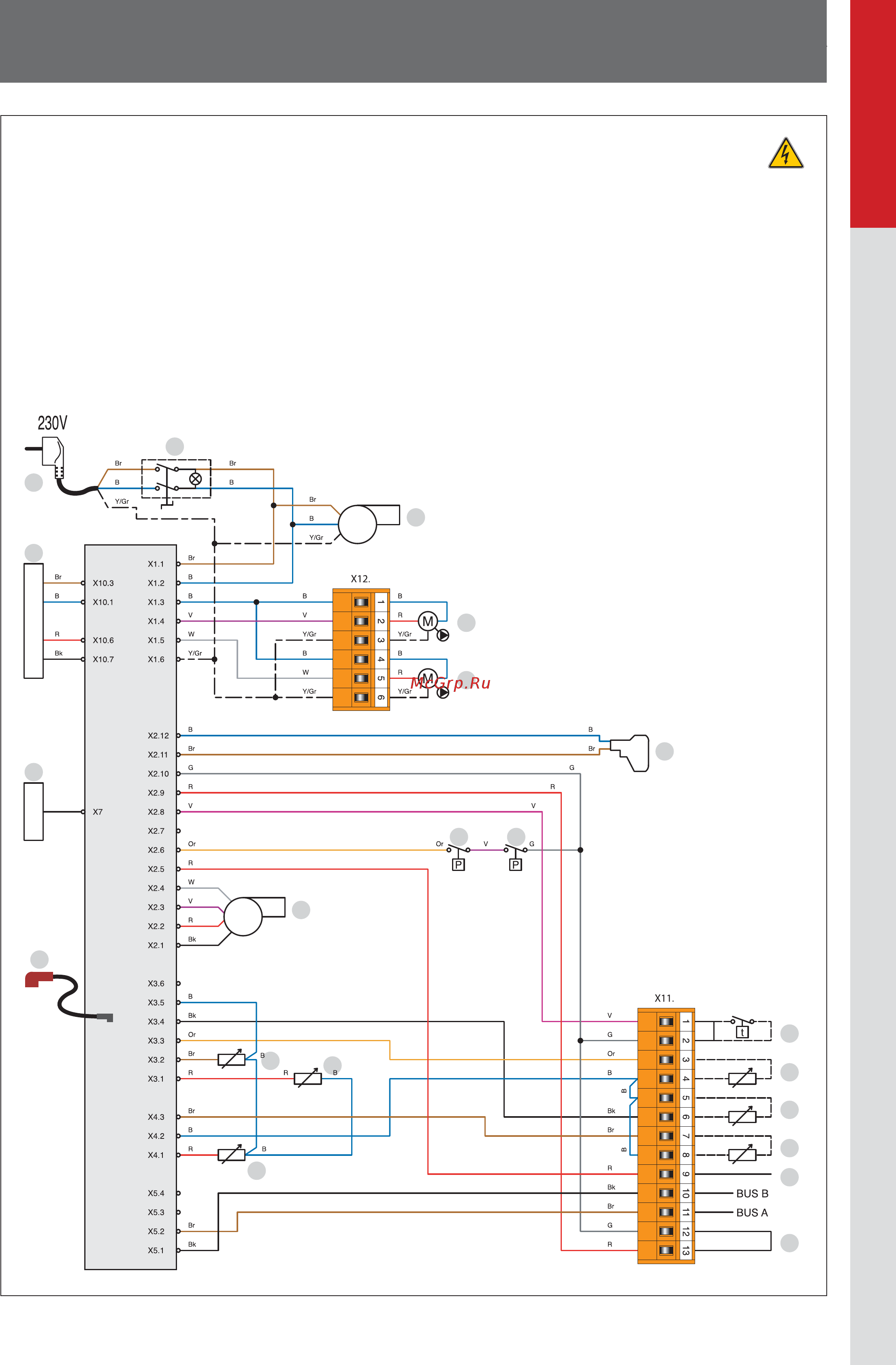

ЭЛЕКТРИЧЕСКАЯ СХЕМА: PRESTIGE SOLO 50-75

10 11

1. Шнур питания 230В

2. Переключатель ВКЛ/ВЫКЛ

3. Циркуляционный насос системы отопления (опция)

4. Насос рециркуляции ГВС (опция)

5. Электропитание горелки

6. Штекер газового клапана

7. Трансформатор 230В - 24В

8. Котловой контроллер МСВА

9. Дисплей

10. Реле давления газа

11. Реле минимального давления теплоносителя

12. Линия управления горелкой

B. Голубой

Bk. Черный

Br. Коричневый

G. Серый

Or. Оранжевый

R. Красный

V. Фиолетовый

W. Белый

Y/Gr. Желто-Зеленый

13. Темп. датчик NTC1

14. Темп. датчик NTC2 на возврате теплоносителя в котел

15. Темп. датчик NTC5 дымовых газов

16. Комнатный термостат (опция)

17. Темп. датчик NTC3 ГВС (опция)

18. Темп. датчик NTC4 уличной температуры (опция)

19. Темп. датчик NTC6 второго отопительного контура (опция)

20. Нулевой контакт цепи 24В

21. Защитный термостат для низкотемпературного

отопительного контура (опция)

22. Кабель розжига и ионизации

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
