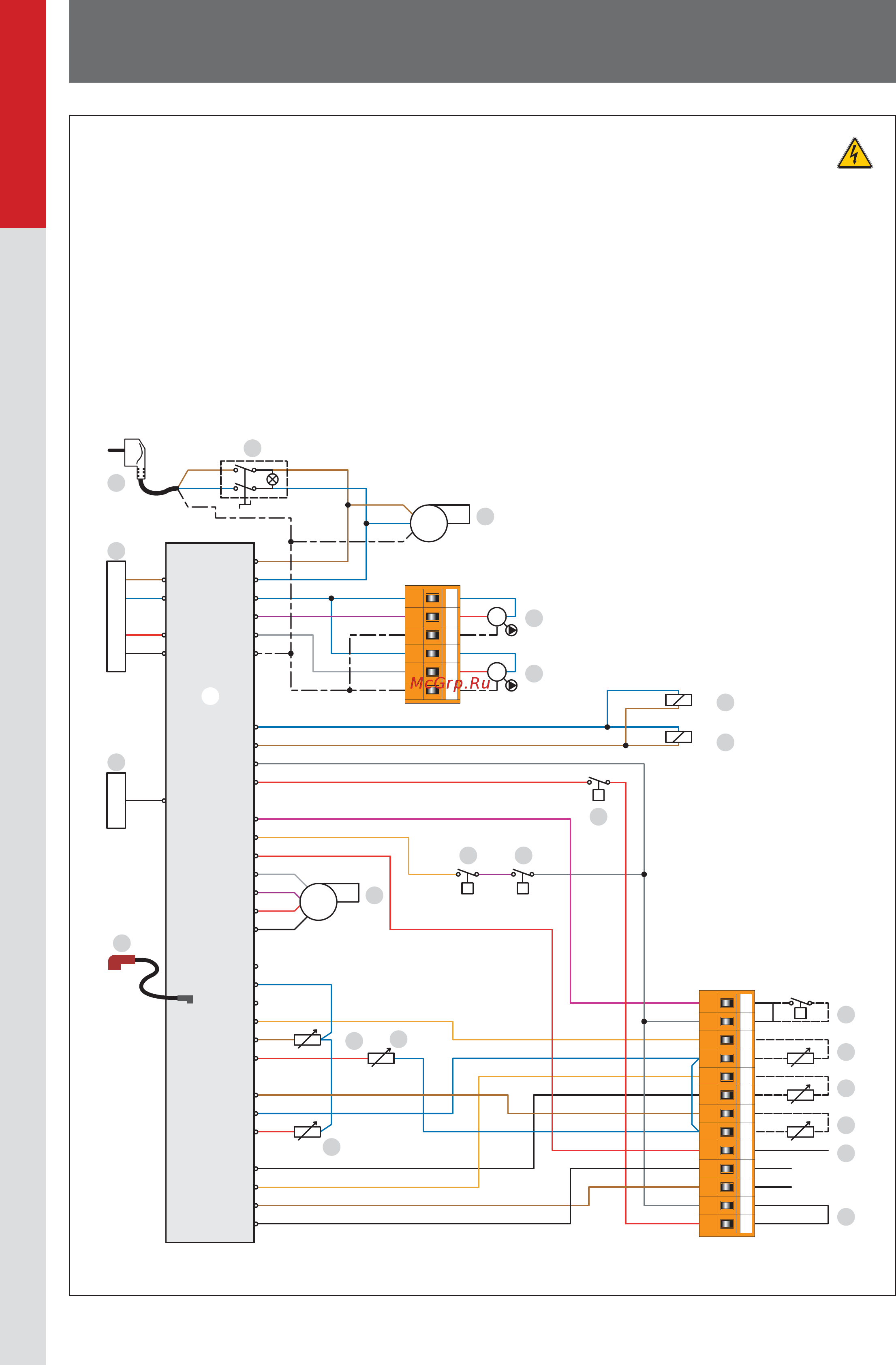

МОНТАЖНАЯ ЭЛЕКТРОСХЕМА: PRESTIGE SOLO 120
1. Шнур питания 230В
2. Переключатель ВКЛ/ВЫКЛ
3. Циркуляционный насос системы отопления (опция)
4. Насос рециркуляции ГВС (опция)
5. Штекер газового клапана
6. Газовый клапан 1
7. Газовый клапан 2
8. Трансформатор 230В - 24В
9. Котловой контроллер МСВА
10. Дисплей
11. Предохранительный термостат
12. Реле давления газа
13. Реле минимального давления теплоносителя
14. Линия управления горелкой
15. Темп. датчик NTC1
16. Темп. датчик NTC2 на возврате теплоносителя в котел
17. Темп. датчик NTC5 дымовых газов
18. Комнатный термостат (опция)
19. Темп. датчик NTC3 ГВС (опция)
20. Темп. датчик NTC4 уличной температуры (опция)
21. Темп. датчик NTC6 второго отопительного контура (опция)
22. Нулевой контакт цепи 24В
23. Защитный термостат для низкотемпературного
отопительного контура (опция)
24. Кабель розжига и ионизации
B. Голубой
Bk. Черный
Br. Коричневый
G. Серый
Or. Оранжевый
R. Красный
V. Фиолетовый
W. Белый
Y/Gr. Желто-Зеленый
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
