Оборудование, необходимое в качестве опции
ПОЗИЦИЯ АРТИКУЛ НАИМЕНОВАНИЕ
10800018
Комнатный термостат ACV 22
1x 1x
10510100
Температурный датчик уличной
температуры, 2кΩ - AF120
1x 1x
10800104
Коллектор-распределитель на два
контура DN32
Со встроенными настенными креплениями
1x
10800107
Насосная группа DN32 (без смесителя)
Включает: циркуляционный насос, два
запорных крана, обратный клапан и два
термометра
1x 2x
10800142
Подключение к коллектору DN32
Включает: два металлических трубопровода
Ø 6/4” с двумя редукторами Ø5/4”
1x 1x
5476G003
Темп. датчик NTC 12кΩ:
Контролирует температуру воды во внешнем
бойлере
1x
ПРИНЦИП ДЕЙСТВИЯ
Система обогрева (радиаторы или пол) контролируется
двухпозиционным комнатным термостатом (ВКЛ/ВЫКЛ).
Температурой ГВС в бойлере управляет промежуточный
температурный датчик NTC. Режим приоритета ГВС всегда включен.
В данной конфигурации во время работы котел изменяет свои
параметры в соответствии с показаниями датчика уличной
температуры, если он установлен.
Как только комнатный термостат фиксирует падение температуры,
включается циркуляционный насос.
Преимущества для пользователя:
- Комфорт
- Максимальная полезная мощность
- Простота использования

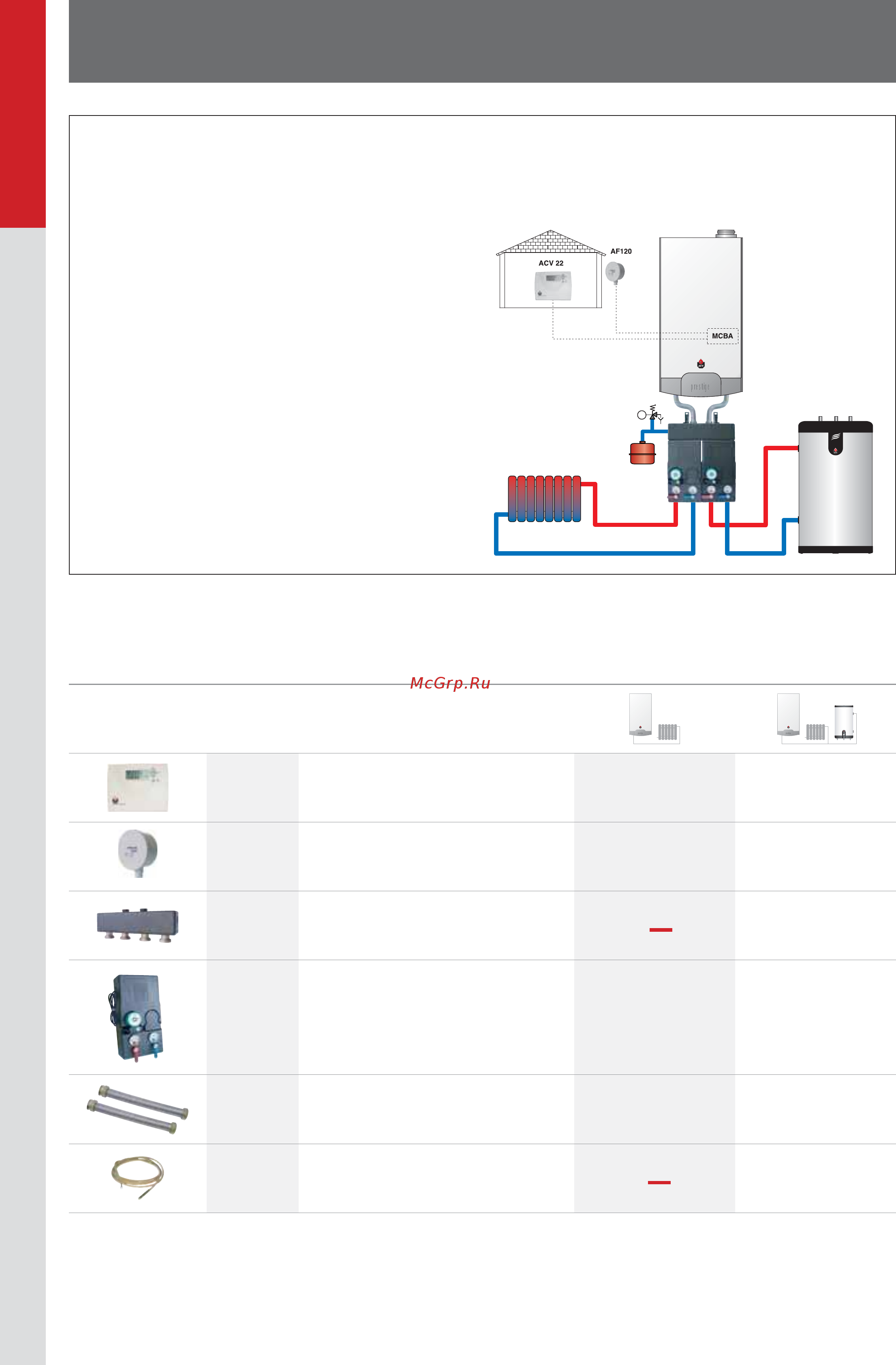

СХЕМА УСТАНОВКИ 1:
ПОДКЛЮЧЕНИЕ ОТОПИТЕЛЬНОГО КОНТУРА И КОНТУРА ГВС.
СИСТЕМА РЕГУЛИРОВАНИЯ С КОМНАТНЫМ ТЕРМОСТАТОМ И ДАТЧИКОМ УЛИЧНОЙ ТЕМПЕРАТУРЫ.
УСТАНОВКА
