ПРИНЦИП ДЕЙСТВИЯ

Эта схема позволяет управлять двумя отопительными контурами

(отопление и теплые полы).

Эти контуры могут иметь различные настройки в зависимости от

погодных условий.

Такая конфигурация идеально подходит для системы с приорететным

обогревом от теплых полов и дополнительным отоплением от

радиаторов.

Контур теплых полов работает непрерывно в соответствии с первой

кривой, в то время как отопительный контур работает в соответствии

со второй кривой, с функцией увеличения мощности в случае

необходимости.

RAM

prestige

MCBA

SQK

NTC12K

AF120

AM3-11

ACV 22

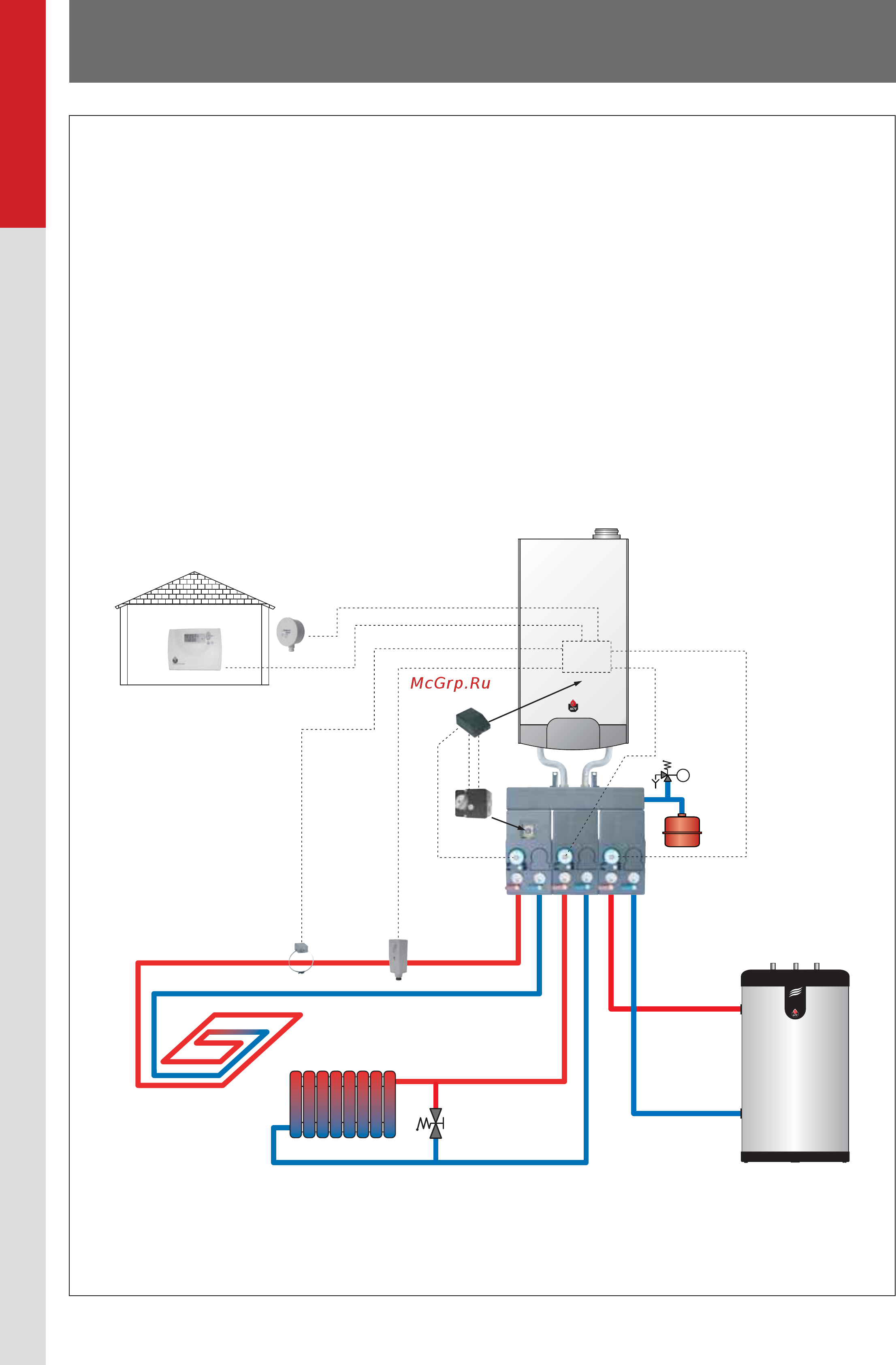

СХЕМА УСТАНОВКИ 3:

ПОДКЛЮЧЕНИЕ ДВУХ ОТОПИТЕЛЬНЫХ КОНТУРОВ И, ОПЦИОНАЛЬНО, КОНТУРА ГВС. СИСТЕМА РЕГУЛИРОВАНИЯ С КОМНАТНЫМ

ТЕРМОСТАТОМ, ДАТЧИКОМ УЛИЧНОЙ ТЕМПЕРАТУРЫ И РЕЛЕЙНЫМ МОДУЛЕМ АМ3-11.

УСТАНОВКА
