Данное реле позволяет осуществить режим приоритета
горячего водоснабжения над отоплением в схеме с котлом
без приоритета горячего водоснабжения и емкостным
водонагревателем (комбинированного или косвенного
нагрева).
Режим ЗИМА
При запросе на нагрев санитарной воды активирует
циркуляционный насос или смеситель и горелку котла (по
программе, заданной на оптимизаторе). Температура
санитарной воды ограничивается термостатом бойлера.
При отсутствии потребности в горячем водоснабжении котел
функционирует только в режиме отопления. Контур
отопления управляется комнатным термостатом, который
подсоединяется к реле BC01.
Режим ЛЕТО
Котел работает только на контур горячего водоснабжения
(по программе, заданной на оптимизаторе).
Если, к примеру, реле подключено к комбинированному
водонагревателю HLE, то реле BC01 может регулировать
нагрев бойлера, как от теплоносителя котла, так и от
нагревательного элемента.

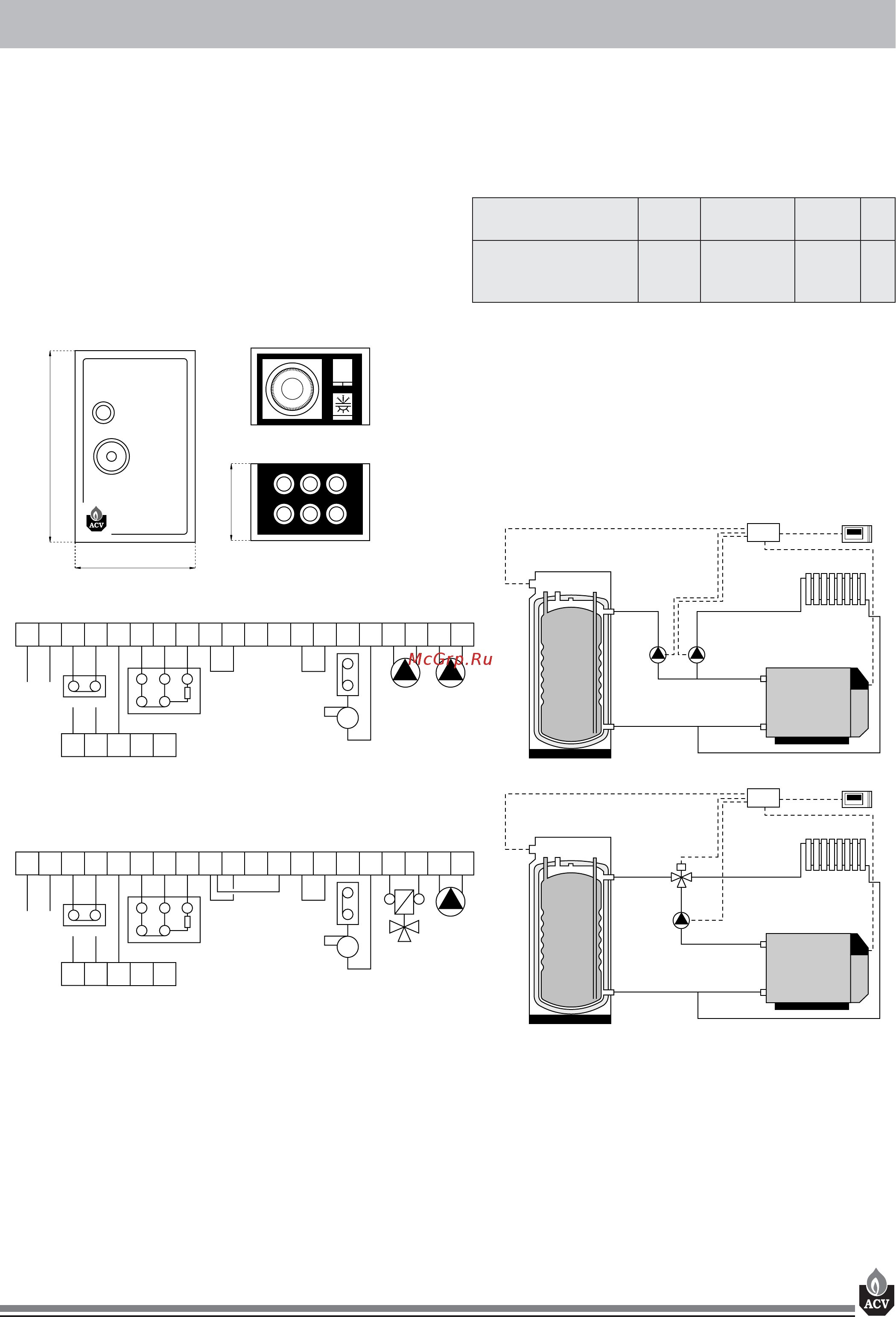

9 РЕЛЕ УПРАВЛЕНИЯ ПРИОРИТЕТОМ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ BC01
11
Тип Код
Напряжение,
В
Частота,
Гц
Ток,
А
Реле управления прио
ритетом горячего водо
снабжения
230/240 50 16
1234567
L1 T1 N T2 S3
L1 T1 N T2 S3
8 9 10 11 12 13 14 15 16 17 18 19 20
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
BC 01
A
A
A
B
BC 01
A
B
B
B
1. Переключатель зима/лето
2. Переключатель перерегулировки часов
3. Оптимизатор бытовой воды
4. Резиновые втулки кабеля
5. Металлический корпус
2
1
3
5
4
125 мм
205 мм
105 мм
Убедитесь, что термостат котла установлен на значение хотябы на 10 больше, чем выбранная температура бойлера.
