2.1 РЕКОМЕНДАЦИИ

Установка должна проводится в соответствии с данной

инструкцией и действующими стандартами в отношении

систем по приготовлению санитарной горячей воды.

2.2 РАЗМЕЩЕНИЕ

Бойлер предназначен для установки только внутри

помещений.

Выберите наиболее приемлемое место для установки

бойлера относительно системы горячего водоснабжения, с

точки зрения уменьшения потерь тепла и давления в

подающих трубопроводах.

Бойлер должен быть установлен на полу, только в

вертикальном положении.

Должен быть обеспечен достаточный доступ к бойлеру со

стороны подключения контура отопления. Также необходимо

обеспечить достаточно места для возможности вынуть ПВХ

трубки из подающей и заборной линии контура водо

снабжения.

3.1 ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ

3.1.1 КОНТУР СИСТЕМЫ ОТОПЛЕНИЯ

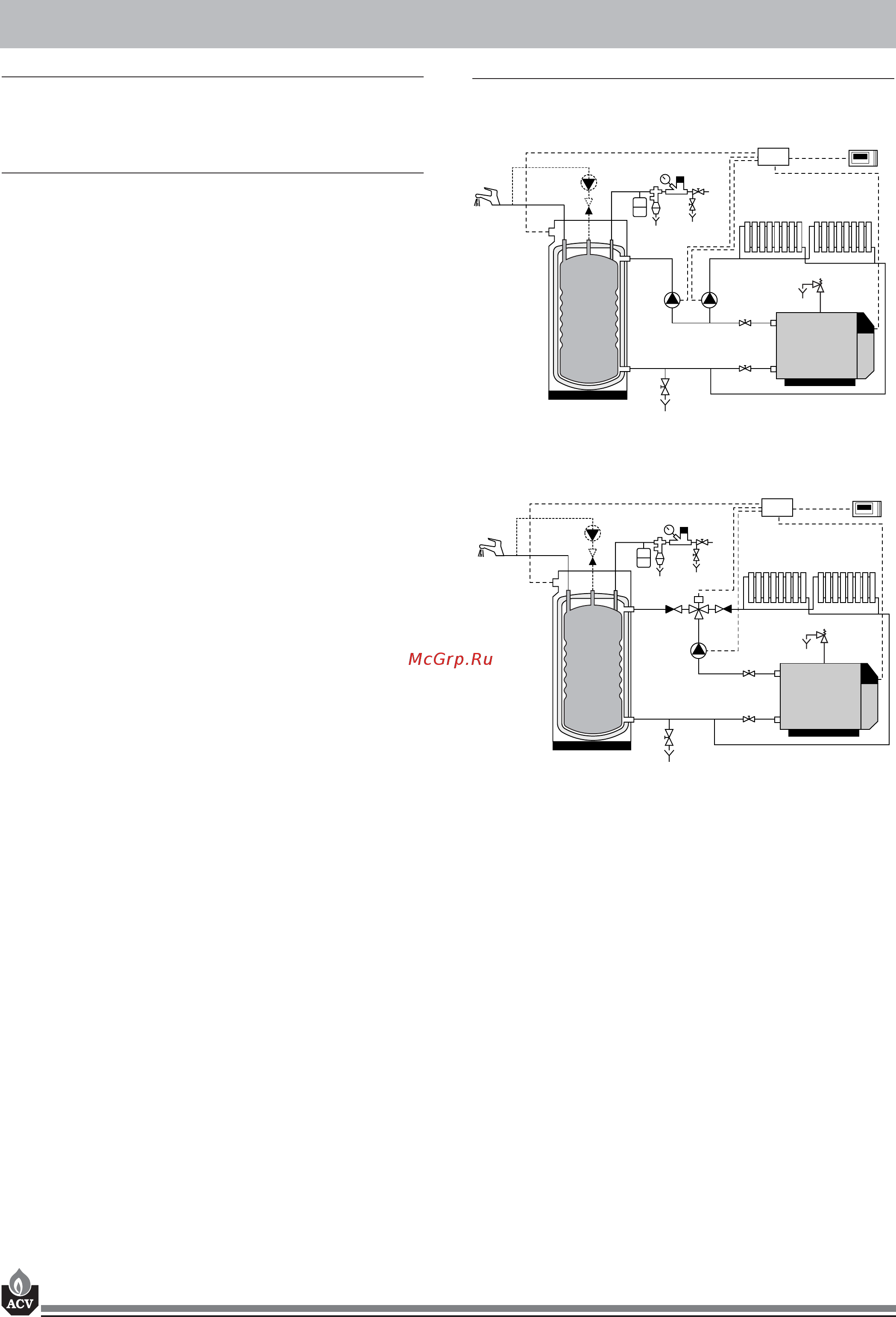

Пример подсоединения:

Рис. 1: Бойлер с насосом.

Управление с помощью контроллера ACVBC01.

Рис. 2: Бойлер с 3хходовым смесителем. Управление с

помощью контроллера ACVBC01.
