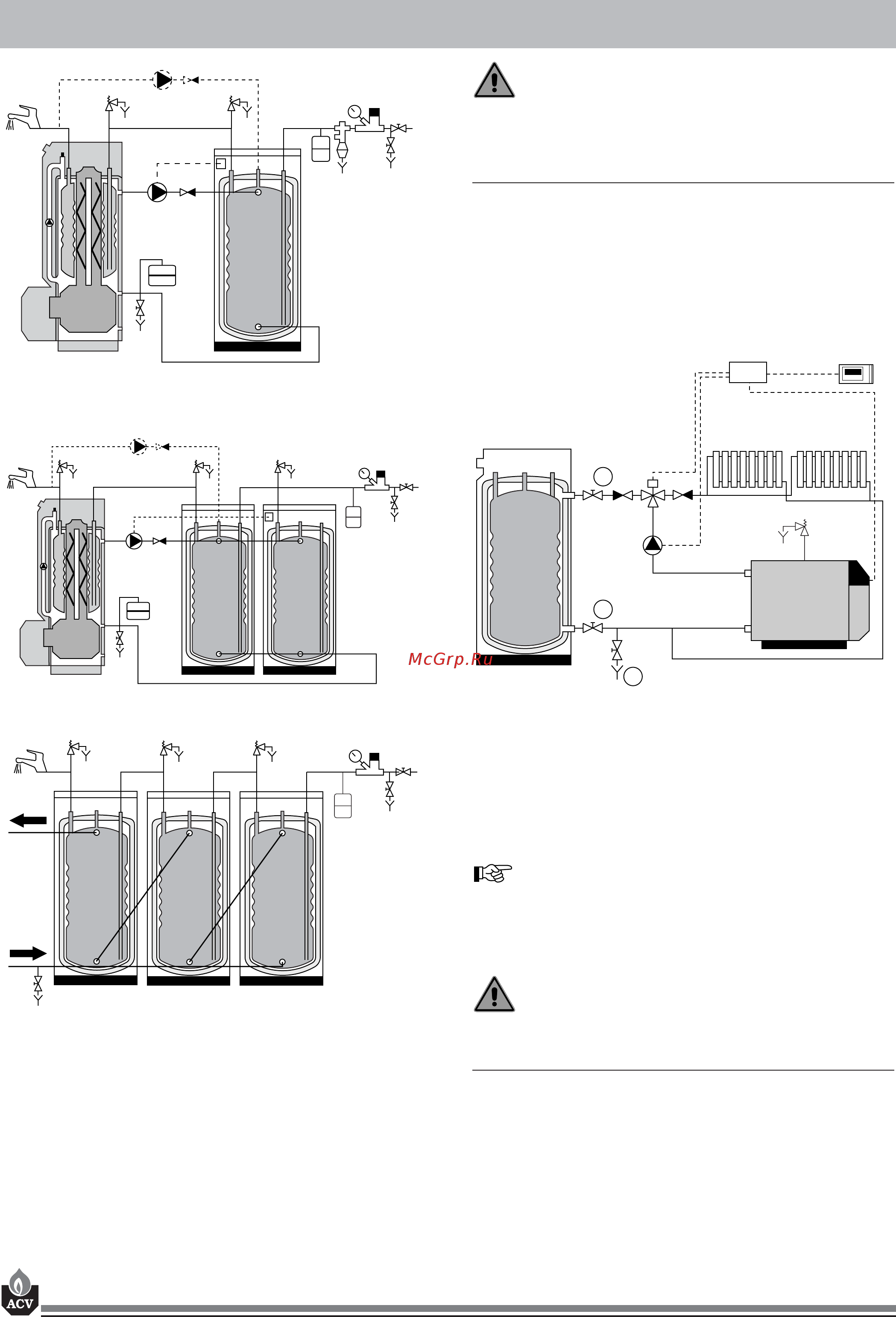

Рис. 7: Один бойлер, подключенный к нагревателю бытовой
воды Heat Master, обеспечивающий максимальный пиковый
расход.
Рис. 8: Каскад бойлеров, подключенных к нагревателю быто
вой воды Heat Master, обеспечивающий максимальный расход.
Рис. 9: Батарея бойлеров с питающим насосом
устанавливается последовательно, чтобы температура
возвратной теплоносителя была как можно более низкой.
Рекомендуется для всех систем рекуперации тепла и для
районных нагревательных схем.
ПРИМЕЧАНИЕ: Такой тип установки снижает характери
стики бытовой горячей воды и необходимо предусмотреть
увеличение размеров бойлеров.
Перед заполнением контура отопления
необходимо обязательно заполнить контур водо
снабжения.
Контур отопления и контур водоснабжения должны
быть заполнены перед использованием бойлера.
4.1 ЗАПОЛНЕНИЕ СИСТЕМЫ
4.1.1 ЗАПОЛНЕНИЕ КОНТУРА САНИТАРНОЙ ГОРЯЧЕЙ
ВОДЫ (СМ РИС.3 И РИС. 4)
1. Откройте запорный вентиль (1) для заполнения.
2. Удалите воздух из контура через ближайший кран (7).
Проводите заполнение до стабилизации потока через
точки водоразбора.
3. Закройте смеситель (7).
4.1.2 ЗАПОЛНЕНИЕ КОНТУРА ОТОПЛЕНИЯ
Рис. 10: Заполнение контура отопления
1. Закройте дренажный кран (1) контура отопления.
2. Откройте запорные краны (2) на линиях подключения
бойлера к системе отопления.
3. Удалите воздух из контура через воздухоудалитель в
верхней части бойлера.
4. Следуйте указаниям инструкции по заполнению, постав
ляемой вместе с котлом.
5. После заполнения системы закройте воздухоудалитель.
Убедитесь, что воздухоудалитель закрыт
герметично.
6. Если в контуре отопления используется низкозамер
зающая жидкость (антифриз), уточните у производителя
ее совместимость с конструкционными материалами
бойлера.
Никогда не используйте автомобильный
антифриз или немаркированный антифриз. Это
может привести к серьезному вреду здоровью и
повреждению оборудования.
4.2 НЕОБХОДИМЫЕ ПРОВЕРКИ ПЕРЕД ЗАПУСКОМ
• Предохранительные клапаны контура отопления и
контура водоснабжения установлены и присоединены к
сливам в канализацию.
• Контур отопления и контур водоснабжения заполнены
водой.
• Воздух удален из обоих контуров. Воздухоудалители
закрыты.
• Магистрали холодной и горячей воды контура водо
снабжения правильно присоединены к бойлеру.
• Подающая и обратная магистрали контура отопления
BC 01
2
2
1
3 УСТАНОВКА 4 ВВОД В ЭКСПЛУАТАЦИЮ
6
