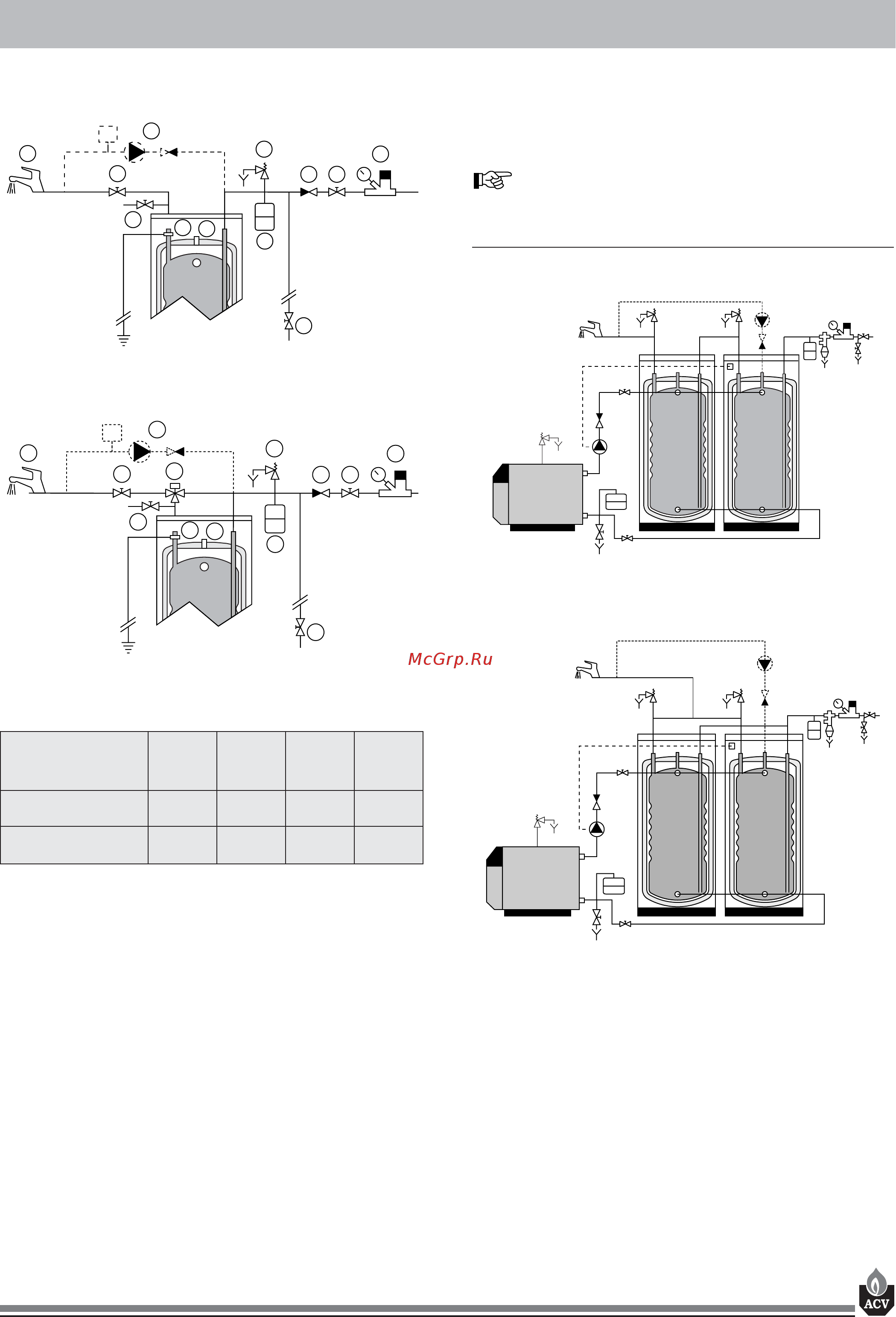

![ACV HR 321 [4/15] Установка 3 установка](/views2/1407369/page4/bg4.png)
3.1.2 ПРИСОЕДИНЕНИЕ КОНТУРА ВОДОСНАБЖЕНИЯ
Пример подсоединения:
Рис3: Присоединение без термостатического смесительного
клапана.
Рис.4: Присоединение с термостатическим смесительным
клапаном.
3.1.3 ГРУППА БЕЗОПАСНОСТИ БОЙЛЕРА
Трубопровод подачи холодной воды в бойлер должен быть
обязательно оборудован группой безопасности, состоящей
как минимум из (см рис.1 и рис. 2):
• запорный кран
• обратный клапан
• предохранительный клапан (на 10 бар)
• расширительный бак для системы санитарной горячей
воды
В случае, когда давление в системе водоснабжения
превышает 6 бар необходимо установить редуктор давления
на 4,5 бар (1) перед группой безопасности, (см. рис. 3 и 4)
Объединенные в одном корпусе устройства облегчают
монтаж соединений. Идеально использование "диэлектри
ческого" варианта группы безопасности для обеспечения
защиты от коррозии при присоединении разнородных
металлов, таких как медь и оцинкованная сталь.
Установка расширительного бака для системы ГВС
позволяет избежать срабатывания предохранительного
клапана и сопутствующих утечек воды. Объем
расширительного бака:
24л: для моделей HR 321/601
50 л: для моделей Jumbo 800/1000
Проконсультируйтесь у специалиста
3.2 СОЕДИНЕНИЕ В КАСКАД
Бойлеры могут быть объединены в каскад, как показано на
рис. 5 и 6.
Рис. 5: Каскад бойлеров, подключенных с водогрейному
котлу Compact. Санитарная вода подводится
последовательно для обеспечения максимального пикового
расхода.
Рис. 6: Каскад бойлеров, подключенных с водогрейному
котлу Compact. Санитарная вода подводится параллельно
для обеспечения максимального продолжительного
расхода.
1
23
4
5
12
11
10
9
13
8
6
7
1
23
4
5
12
11
10
9
8
6
7
3 УСТАНОВКА 3 УСТАНОВКА
5
ТИП
HR
321
HR
601
JUMBO
800
JUMBO
1000
Присоединение
контура отопления
2" 2" 2" 2"
Присоединение
контура ГВС
6/4" 6/4" 2" 2"
Содержание
- Hr 321 601 jumbo 800 1000 1
- Е и н е д е в в 1 е и н а ж р е д о с 2
- Подготовка к установке 3 установка 3
- Установка 3 установка 4
- Установка 4 ввод в эксплуатацию 5
- Ввод в эксплуатацию 5 сервис 6
- Слив системы 7 описание 7
- Hr jumbo 8
- Описание 8
- Технические характеристики 8
- Технические характеристики 9
- Реле управления приоритетом горячего водоснабжения bc01 10
- Установка изоляции и корпуса jumbo 11
- Список запчастей 12
- Гарантийный талон 13
- Условия гарантии на оборудование acv 13
- Сведения об установке и вводе в эксплуатацию 14
- Acv russia 15
