НАСТРОЙКА ИЗВЕЩАТЕЛЯ

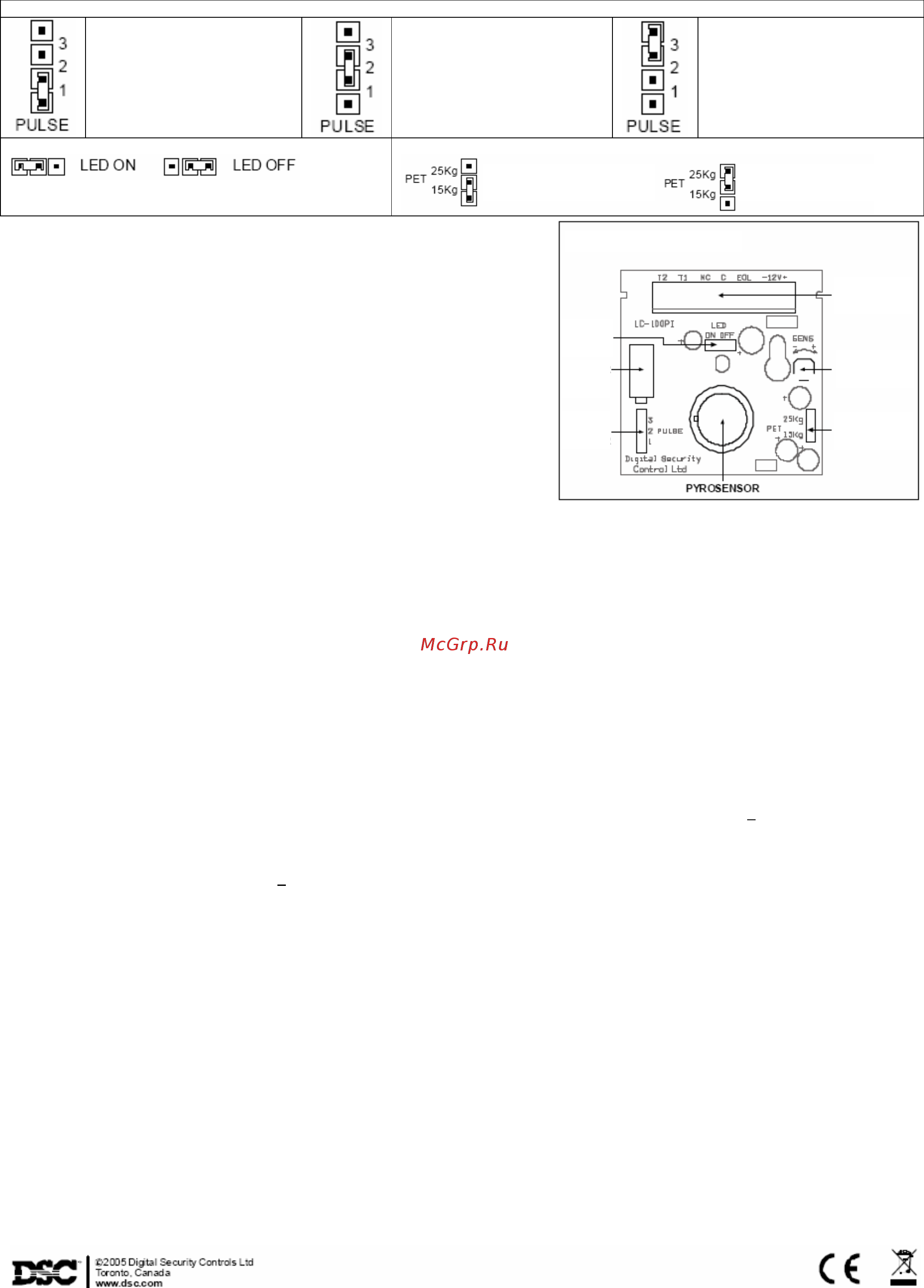

УСТАНОВКА ПЕРЕМЫЧЕК НАСТРОЙКИ ШИРИНЫ ИМПУЛЬСОВ

Стабильные условия

обнаружения

Положение 1

Без иммунитета к животным

Средние условия

обнаружения

Положение 2

Иммунитет к животным весом

до 15 кг

Сложные условия

обнаружения

Положение 3

Иммунитет к животным весом

до 25 кг

УСТАНОВКА ПЕРЕМЫЧКИ ИНДИКАТОРА

УСТАНОВКА ПЕРЕМЫЧКИ ИММУНИТЕТА К ЖИВОТНЫМ

Настройка чувствительности

Потенциометр SENS определяет зону обнаружения.

Используйте этот потенциометр для настойки зоны обнаружения в пределах от

68% до 100% (заводская установка 84%). Поворачивайте потенциометр вправо

для увеличения чувствительности или влево для уменьшения

чувствительности.

Требования к кабелям

Используйте кабель диаметра 0,5 мм или более. Следующая таблица

определяет зависимость диаметра кабеля от необходимой длины шлейфа от

извещателя до контрольной панели.

Необходимая длина шлейфа, м 200 300 400 500

Диаметр жилы кабеля, мм 0,5 0,75 1,0 1,5

ПРОВЕРКА ИЗВЕЩАТЕЛЯ

Процедура проверки

Подождите 1 минуту после включения питания извещателя, это время его прогрева.

Проведите проверку работы извещателя проходом через зону обнаружения, при отсутствии других людей в помещении.

Проверка проходом

1. Снимите крышку извещателя. Установите перемычку ширины импульса в положение 1. Индикатор должен быть включен.

2. Установите крышку извещателя. 3. Медленно пройдите через зону обнаружения. 4. Следите

за индикатором, как он показывает

срабатывание извещателя. 5. Ожидайте 5 секунд после прохода, чтобы извещатель восстановился после срабатывания. 6. После

проведения проверки, индикатор можно выключить.

Примечание: Проверку проходом следует проводить не менее раза в год, чтобы удостовериться в надежности обнаружения

извещателя.

ХАРАКТЕРИСТИКИ

Модель LC-100PI Контакт НСД НЗ; 28 В; 0.1 А; 10 Ом

Чувствительный элемент Счетверенный PIR элемент Время прогрева 60 сек +

5 сек

Питание От 8,2 до 16 В пост. тока Индикатор Светодиод (вкл. при тревоге)

Потребляемый ток 8 мА (10 мА в режиме тревоги) Защита от радиопомех 30 В/м, 10 – 1000 МГц

Температурная компенсация Есть Защита от статики 50 000 В

Время извещения 2 сек +

0,5 сек Размеры 92 х 62,5 х 40 мм

Выход тревоги НЗ; 28 В; 0,1 А; 27 Ом Вес 40 г

ГАРАНТИЯ: Digital Security Controls Ltd. гарантирует, что в течение 12 месяцев с даты продажи, изделие не будет иметь дефектов в

материалах и будет работоспособно, при условии нормального использования. Digital Security Controls Ltd. обязуется отремонтировать

дефектное изделие или заменить его, при условии обращения в его

службу сервиса. Эта гарантия распространяется только на

дефекты изделия и не относится к повреждениям в результате транспортировки или на повреждения, не зависящие от Digital Security

Controls Ltd., такие как грозы, перенапряжения, механические повреждения, повреждения от воды, неправильное применение или

использование изделия.

Гарантия распространяется только на продажи через официальных представителей и должна соответствовать региональным нормам

Объемный извещатель только детектирует движение в зоне, приведенной в инструкции, согласно приведенным характеристикам. Он

не может предотвратить вторжение злоумышленника. Объемный извещатель не обеспечивает физическую защиту объема, он может

обеспечить обнаружение только в указанной зоне обнаружения, при условии, что эта зона не перекрывается посторонними

предметами. Он не может определять движение за

стенами, потолками, стеклянными дверьми, окнами и пр.

Любое маскирование извещателя (закрывание, окраска, напыление на линзу и пр.) нарушает правильную работу извещателя.

Объемный извещатель реагирует на разницу температур и его чувствительность может уменьшиться при приближении температуры

окружающей среды к температуре человеческого тела. На работу извещателя могут влиять источники тепла, расположенные в зоне

обнаружения.

Предупреждение: Digital Security Controls Ltd. рекомендует производить комплексную проверку системы сигнализации регулярно.

Однако, несмотря на регулярные проверки, существует вероятность преднамеренного вывода извещателя из строя.

Важно: Digital Security Controls Ltd. не разрешает пользователям, вне зависимости от их квалификации, вносить изменения и

модифицировать их изделия.

Иммунитет к животным

весом до 15 кг

Иммунитет к животным

весом до 25 кг

Клеммная

колодка

Подстр.

Чувствит.

Чувств. к

животным

Шир.

Имп.

Темп.

Индик.

ПЛАТА ИЗВЕЩАТЕЛЯ
