DSC LC-102PIGBSS [2/2] Настройка извещателя

НАСТРОЙКА ИЗВЕЩАТЕЛЯ

НАСТРОЙКА ЧУВСТВИТЕЛЬНОСТИ ОБЪЕМНОГО ИЗВЕЩАТЕЛЯ: Переключатель 3 DIP4: Использование настроек PULSE

позволяет изменить чувствительность извещателя для настройки ее согласно окружающим условиям.

Положение вправо – OFF – низкая чувствительность, для сложных условий. Положение влево – ON – стандартная чувствительность.

ПОДСТРОЙКА PIR CAL: Используйте этот потенциометр для настойки зоны обнаружения в пределах от 15% до 100% (заводская

установка 57%). Поворачивайте потенциометр по часовой стрелке для увеличения чувствительности или

против часовой стрелки для

уменьшения чувствительности. По окончании, проведите проверку зоны обнаружения.

ИНДИКАТОР ТРЕВОГИ: Переключатель 1 DIP-4. Положение влево – ON – индикатор включен, положение вправо – OFF – индикатор

выключен.

ПОДСТРОЙКА ИЗВЕЩАТЕЛЯ РАЗБИТИЯ СТЕКЛА: Переключатель 2 DIP-4. Положение влево – ON – снижение чувствительности на

50% (для маленьких комнат). Положение вправо – OFF – чувствительность 100%.

НАСТРОЙКА ИММУНИТЕТА К ЖИВОТНЫМ: Переключатель 4 DIP-4. Настраивается иммунитет 15 или 25 кг.

Положение

влево – ON – иммунитет к животным до 15 кг. Положение вправо – OFF – иммунитет к животным до 25 кг.

ПРОВЕРКА ИЗВЕЩАТЕЛЯ

Процедура проверки

Подождите 1 минуту после включения питания извещателя, это время его прогрева.

Проведите проверку работы извещателя проходом через зону обнаружения, при отсутствии других людей в помещении.

Проверка проходом

1. Снимите крышку извещателя. Установите перемычку PULSE в положение ON. Индикатор должен быть включен.

2. Установите крышку извещателя. 3. Медленно пройдите через зону обнаружения. 4. Следите за индикатором

, как он показывает

срабатывание извещателя. 5. Ожидайте 5 секунд после прохода, чтобы извещатель восстановился после срабатывания. 6. После

проведения проверки, индикатор можно выключить.

Примечание: Проверку проходом следует проводить не менее раза в год, чтобы удостовериться в надежности обнаружения

извещателя.

НАСТРОЙКИ

Переключатели настроек извещателя разбития стекла. Используются только при настройке и тестировании.

Настройка канала звука разбития стекла

Для настройки чувствительности извещателя разбития стекла, установите перемычку в

положение GLASS. Зеленый индикатор SHOCK будет постоянно включен. Вы можете

настроить чувствительность поворотом потенциометра GLASS CAL, поворот по часовой

стрелке увеличивает чувствительность, поворот против часовой стрелки – уменьшает.

Расположите тестер

около защищаемого окна и настраивайте чувствительность, пока

желтый и красный индикаторы не будут включаться при каждом звуке разбиваемого стекла.

Примечание: При установке перемычки в положение GLASS работает только

высокочастотный канал анализа звука. Рекомендуется использовать тестер FG-701.

Настройка канала удара

Для настройки чувствительности канала удара, установите перемычку в положение SHOCK.

Желтый индикатор GLASS будет постоянно

включен. Вы можете настроить

чувствительность поворотом потенциометра SHOCK CAL. Ударяйте аккуратно по стеклу и

поворачивайте потенциометр по часовой стрелке для увеличения чувствительности или

против часовой стрелки для уменьшения чувствительности, пока зеленый и красный

индикаторы не будут включаться при каждом ударе.

Примечание: При установке перемычки в положение SHOCK работает только

низкочастотный канал анализа звука.

ПЕРЕВОД ИЗВЕЩАТЕЛЯ РАЗБИТИЯ СТЕКЛА В РАБОЧЕЕ

ПОЛОЖЕНИЕ

Установите перемычку в положение NORMAL. Извещатель будет реагировать на удар и звук

разбиваемого стекла.

ХАРАКТЕРИСТИКИ

Чувствительный элемент PIR элемент и микрофон Время прогрева 60 сек

Скорость движения объекта 0,15 – 3,6 м/с Защита от радиопомех 30 В/м, 10 – 1000 МГц

Питание От 8,2 до 16 В пост. тока Защита от статики 50 000 В

Потребляемый ток 16,5 мА (18 мА в тревоге) Защита от света Галоген 2,4 м отраженный свет

Температурная компенсация Двусторонняя Зона обнаружения 10

м (стекло), 15 м (ИК)

Счетчик импульсов 1, авто Индикатор Желтый (стекло), зеленый

(удар), красный (тревога)

Время извещения 2 сек Мигание - предупреждение

Выход тревоги НЗ; 28 В; 0,1 А; 10 Ом Размеры 118 х 62,5 х 41 мм

Контакт НСД НЗ; 28 В; 0.1 А; 10 Ом Вес 110 г

ГАРАНТИЯ: Digital Security Controls Ltd. гарантирует, что в течение 12 месяцев с даты продажи, изделие не будет иметь дефектов в материалах и будет работоспособно, при

условии нормального использования. Digital Security Controls Ltd. обязуется отремонтировать дефектное изделие или заменить его, при условии обращения в его службу сервиса.

Эта гарантия распространяется только на дефекты изделия и не относится к повреждениям в результате транспортировки или на повреждения, не зависящие от Digital Security

Controls Ltd., такие как грозы, перенапряжения, механические повреждения, повреждения от воды, неправильное применение или использование изделия.

Гарантия распространяется только на продажи через официальных представителей и должна соответствовать региональным нормам.

Объемный извещатель только детектирует движение в зоне, приведенной в инструкции, согласно приведенным характеристикам. Он не может предотвратить вторжение

злоумышленника. Объемный извещатель не обеспечивает физическую защиту объема, он может обеспечить обнаружение только в указанной зоне обнаружения, при условии, что

эта зона не перекрывается посторонними предметами. Он не может определять движение за стенами, потолками, стеклянными дверьми, окнами и пр.

Любое маскирование извещателя (закрывание, окраска, напыление на линзу и пр.) нарушает правильную работу извещателя. Объемный извещатель реагирует на разницу

температур и его чувствительность может уменьшиться при приближении температуры окружающей среды к температуре человеческого тела. На работу извещателя могут влиять

источники тепла, расположенные в зоне обнаружения.

Предупреждение: Digital Security Controls Ltd. рекомендует производить комплексную проверку системы сигнализации регулярно. Однако, несмотря на регулярные проверки,

существует вероятность преднамеренного вывода извещателя из строя.

Важно: Digital Security Controls Ltd. не разрешает пользователям, вне зависимости от их квалификации, вносить изменения и модифицировать их изделия.

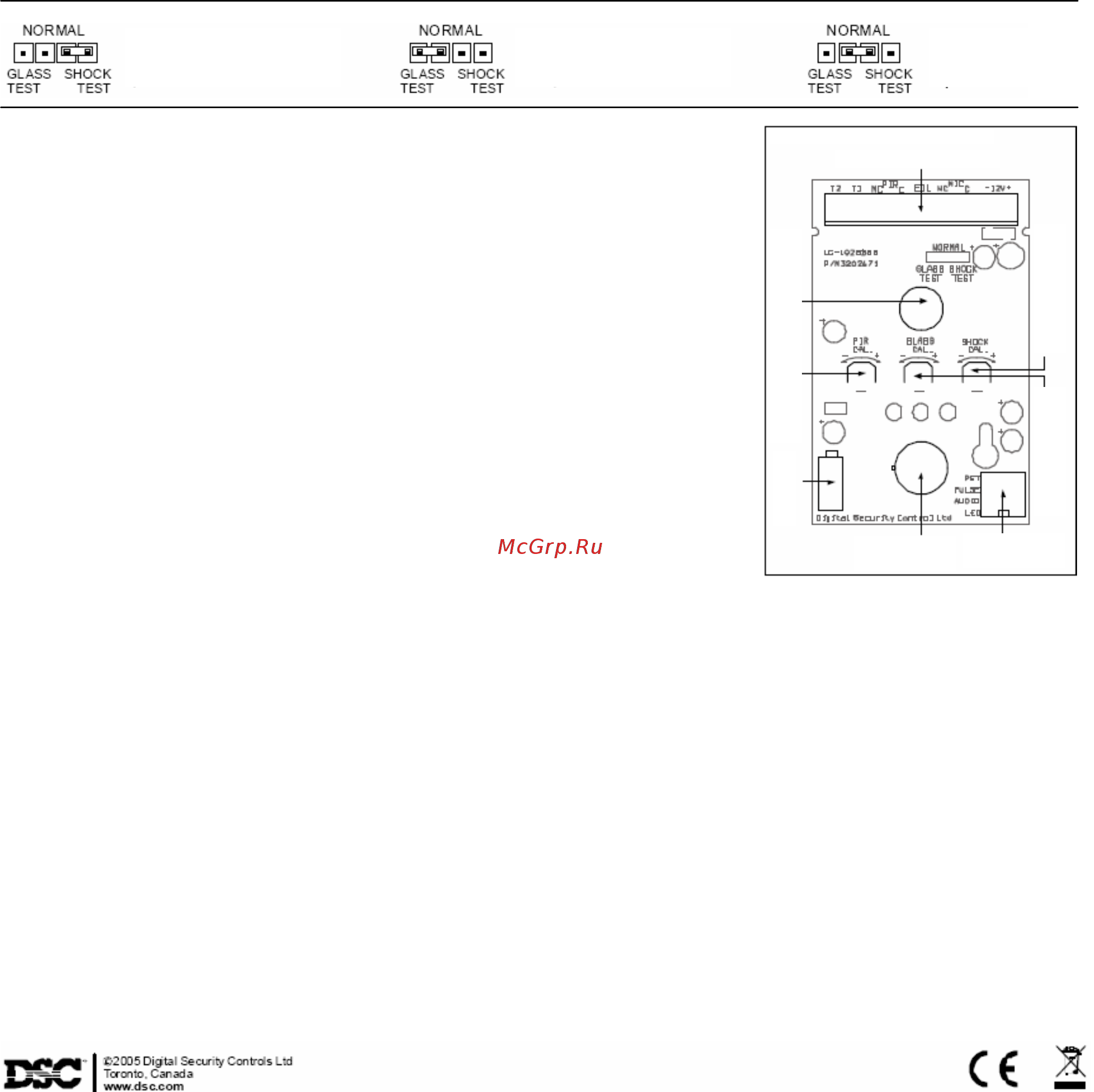

SHOCK – выбор для

проверки канала

оп

еления

уд

GLASS – выбор для

проверки канала

оп

еления звона

NORMAL – режим

нормальной

аботы

КЛЕММНАЯ КОЛОДК

РИС.8 ПЛАТА ИЗВЕ

АТЕЛЯ

ТЕМПЕР

ПЕРЕКЛЮЧАТ.

НАСТРОЙКИ

ПОДСТР.

ЧУВСТВ. ИК

МИКРОФОН

ЧУВСТВИТЕЛЬН. К

УДАРУ

ЧУВСТВИТЕЛЬН. К

ЗВОНУ

PIR ДАТЧИК
