Aermec NWB 1101 [15/66] Таблица совместимости дополнительного оборудования
![Aermec NWB 1101 [15/66] Таблица совместимости дополнительного оборудования](/views2/1407970/page15/bgf.png)

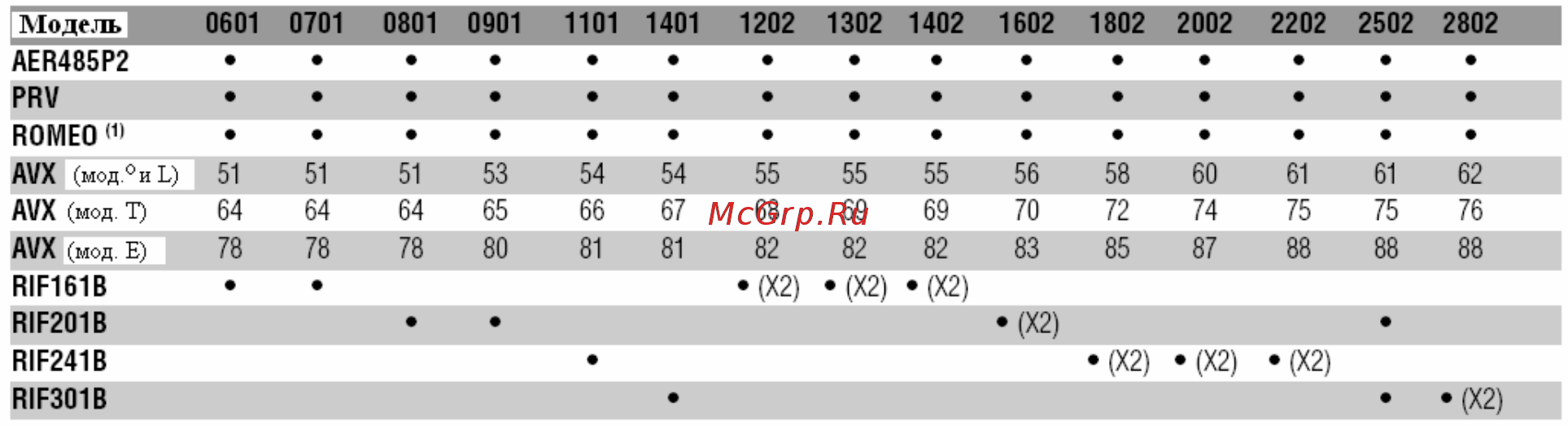

ТАБЛИЦА СОВМЕСТИМОСТИ ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ
(1) = Это устройство включает карту AER485, но, кроме того, необходимо использовать
карту AER485P2.
СОСТАВ ТРЁХ- И ЧЕТЫРЁХ- КОНТУРНЫХ АГРЕГАТОВ
Возможны другие (не указанные в данной инструкции) компоновки оборудования,
являющиеся по своим характеристикам и габаритам результатом суммирования
нижеприведённых стандартных агрегатов в любом из возможных исполнений:
NWB4203 = NWB1401 + NWB1401+ NWB1401
NWB4803 = NWB1601 + NWB1601+ NWB1601
NWB5604 = NWB2802 + NWB2802
NWB6404 = NWB3202 + NWB3202
с сохранением заявленных эксплуатационных и технических характеристик составных
модулей.
15
