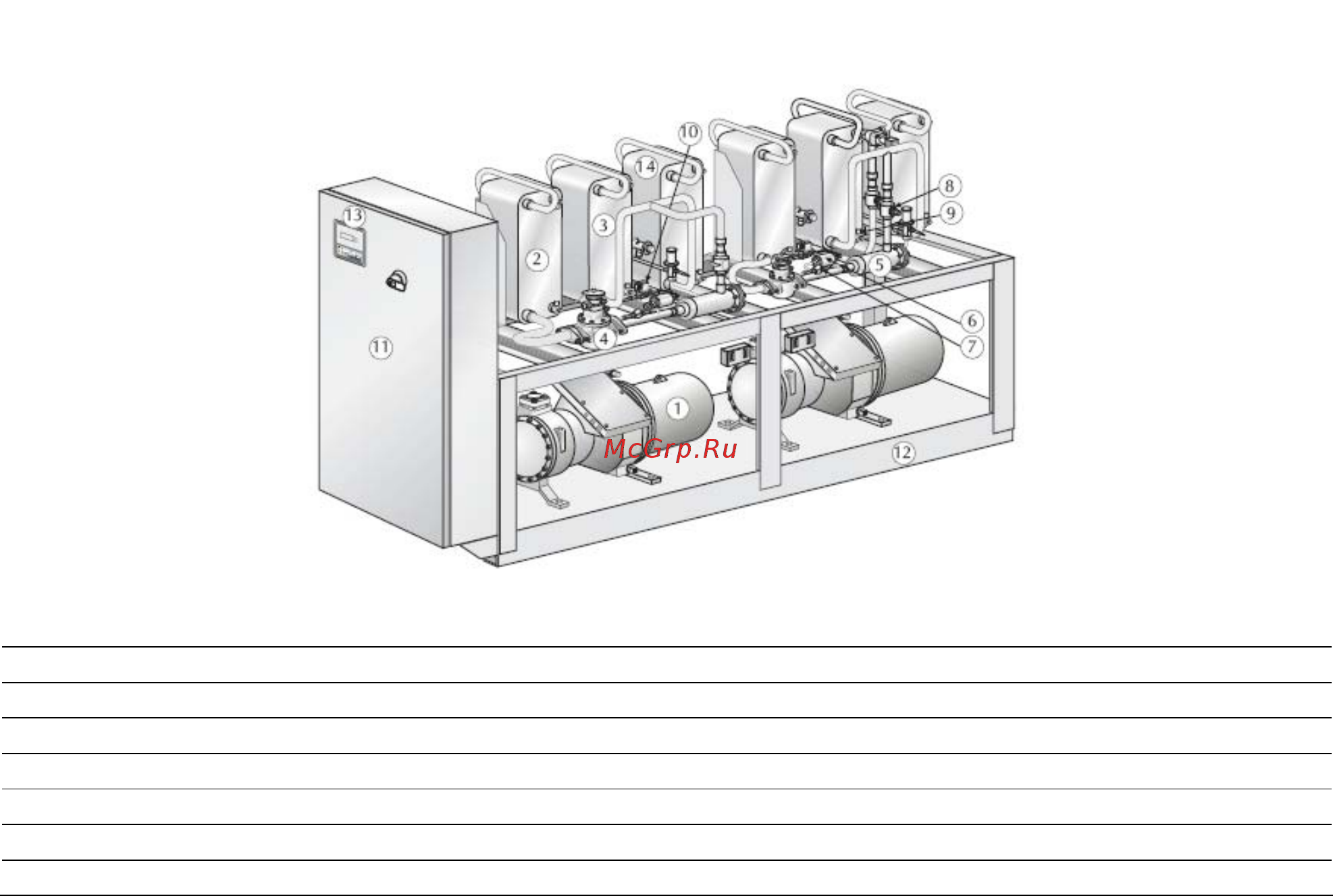

ОСНОВНЫЕ КОМПОНЕНТЫ
1. Компрессор 8. Сливная горловина
2. Испаритель 9. Защитный клапан
3. Конденсатор 10. Соленоидный вентиль
4. Термостатирующий вентиль 11. Распределительный щит
5. Фильтр-осушитель 12. Трубчатая рама
6. Механический фильтр 13. Панель управления
7. Смотровое окно 14. Пароохладитель
КОМПОНЕНТЫ КОНТУРА ЦИРКУЛЯЦИИ ХЛАДАГЕНТА
Компрессоры
Бессальниковые компрессоры винтового типа с регулируемой производительностью.
Конденсатор (только в стандартных модификациях)
Теплообменник пластинчатого типа (AISI 316), снабженный наружной
теплоизоляцией из вспененного синтетического материала с закрытыми порами.
Испаритель
Теплообменник пластинчатого типа (AISI 316), снабженный наружной
теплоизоляцией из вспененного синтетического материала с закрытыми порами.
Теплоизоляция защищена
от воздействия ультрафиолетового излучения покрытием из
тисненного листового алюминия.
9
