Aermec NWB 1101 [22/66] Рабочие условия
![Aermec NWB 1101 [22/66] Рабочие условия](/views2/1407970/page22/bg16.png)
Расход воды в конденсаторе составит
Qwс= Pt × 860 / ∆t = 671 × 860 / 5 = 115412 л/час.
Падение давления может быть получено из Таблицы 5 (при этом необходимо учитывать
значение средней температуры воды).

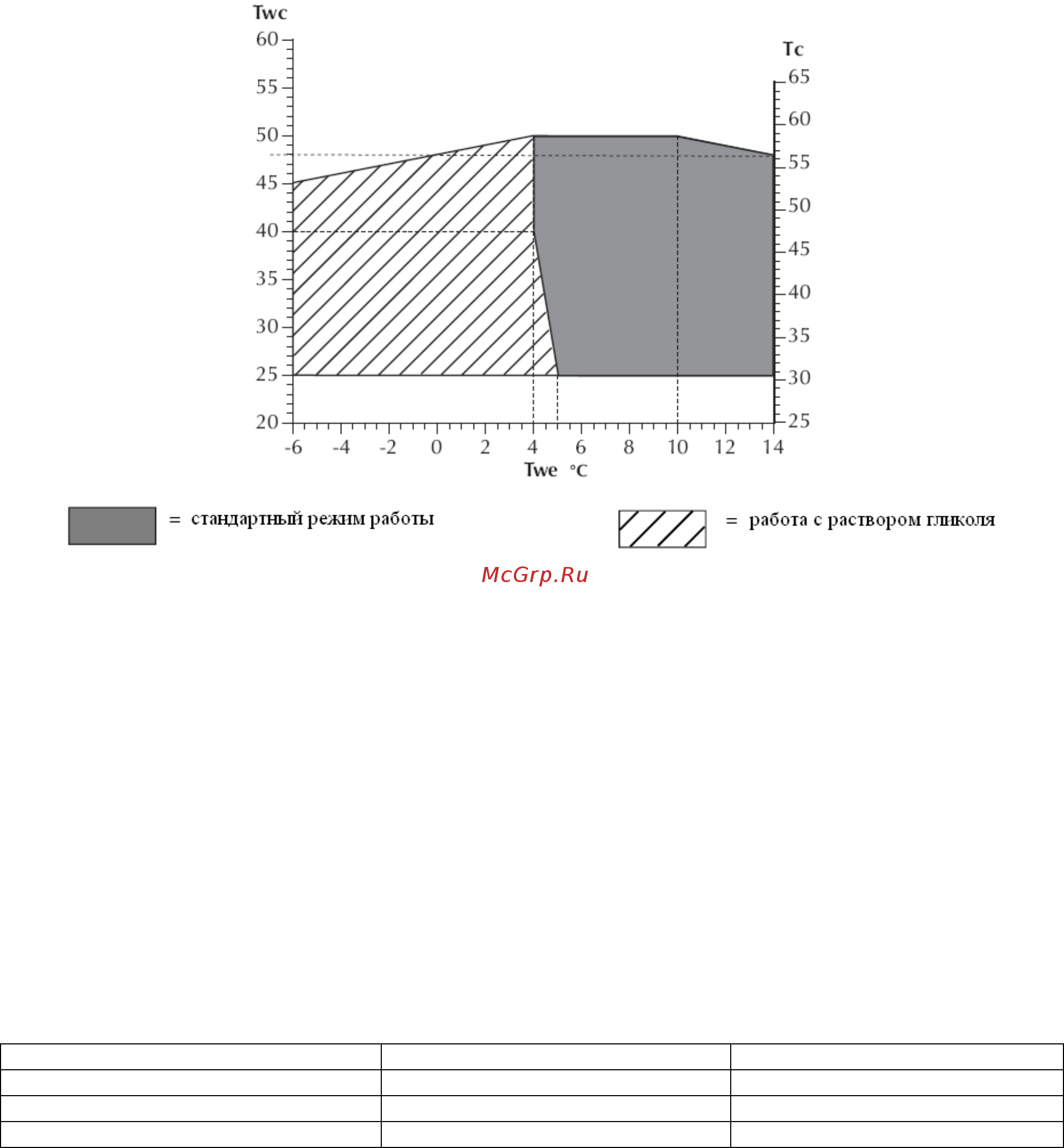

РАБОЧИЕ УСЛОВИЯ
Предельные значения расхода воды в теплообменниках указаны на приводимых на
последующих станицах графиках падения давления. Предельные значения температуры и
давления указаны
на приводимой ниже диаграмме.
Приведенные кривые соответствуют значению разности температур воды ∆t = 5
о
С в
испарителе и конденсаторе (последнее относится к холодильным машинам, имеющим
конденсатор).
Минимальные и максимальные значения разности температур на входе и выходе
теплообменников составляют:
• для конденсатора (∆tс) 5 и 15
о
С соответственно;
• для испарителя (∆tе) 3 и 10
о
С соответственно.
Tc = температура конденсации (NWВ E);
Twc = температура воды на выходе теплообменника (работа с конденсатором);
Twe = температура воды на выходе теплообменника (работа с испарителем).
Предельные значения температуры и давления
Контур высокого давления Контур низкого давления
Максимальное давление, бар 30 22
Максимальная температура,
о
С 120 52
Минимальная температура,
о
С - 10 - 16 (- 10)*
* модификация Е
22
