ИМЕЮЩИЕСЯ ОПЦИИ
Имеется 15 типоразмеров холодильных машин серии NWВ. Комбинируя различные
опции, можно выбрать модификацию холодильной машины, наиболее полно отвечающую
конкретным требованиям.
Приводимая ниже таблица содержит 13 позиций, каждая из которых соответствует
определенной опции.
КОДОВЫЕ ОБОЗНАЧЕНИЯ ОПЦИЙ
Позиции 1, 2, 3 NWВ

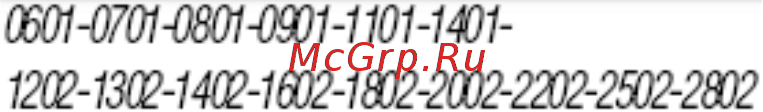

Позиции 4, 5, 6, 7 Типоразмер:
Позиция 8 Область применения:
о
- стандартные условия (температура воды до 4
о
С)
Y – низкотемпературные условия (температура воды до - 6
о
С)
Позиция 9 Модель:
о
- стандартная
L – с пониженным уровнем шума
Позиция 10 Модификация:
о
– стандартная (тепловой насос)
Е – испарительный агрегат
Позиция 11 Рекуперация тепла:
о
- без рекуперации тепла
D – с пароохладителем
Т – с полной рекуперацией
Позиция 12 Испарители:
о
- по стандарту PED
G - по стандарту TUV-D (Германия)
Р - по стандарту UDT-PL (Польша)
Позиция 13 Электропитание:
о
- 400 В, трехфазное, 50 Гц, с плавкими предохранителями в цепях
компрессоров
2 - 230 В, трехфазное, 50 Гц, с плавкими предохранителями в цепях
компрессоров
4 - 230 В, трехфазное, 50 Гц, с термомагнитными размыкателями цепей
компрессоров
8 - 400 В, трехфазное, 50 Гц, с термомагнитными размыкателями цепей
компрессоров
8
